磁通計工作原理

作者:技術支持 發布時間:2024-07-16 09:29:49點擊:

磁通計是在測量線圈內磁通變化時,根據可動框架的偏轉程度來確定磁通量的磁場測量儀器。

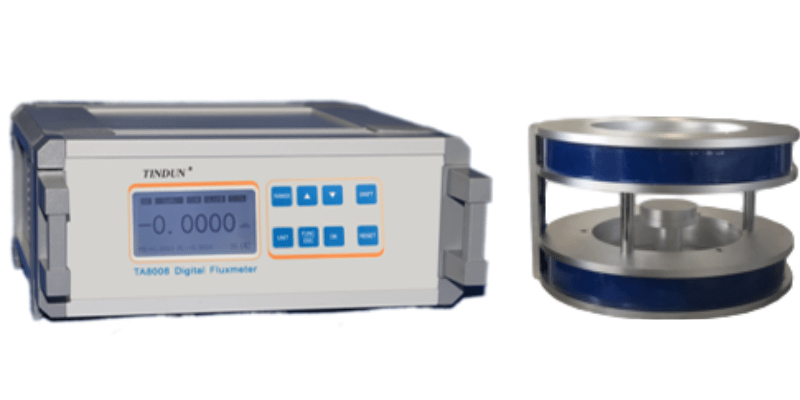

 TA8008磁通計與亥姆霍茲線圈

在測量線圈和磁通計的可動框架繞組構成的閉合回路中,當測量線圈內磁通Φ變化時,有感應電流通過框架繞組,促使框架產生一定偏度α,Φ和α成正比,磁通量(Wb)為

  Φ=(cα/N)×10-3 (1)

  式中c為磁通計沖擊系數,mWb/格,標準磁通計,c=1;N為測量線圈匝數。磁通量與所在位置磁場強度H及測量線圈平均截面積S之積有關,故磁場強度

  H=Φ/S = (cα/NS)×10-3 (2)

  磁通計磁通量是直接測量出的,磁場強度是經計算后得出的。磁通計在使用前需要校正,以保證測量的準確性。

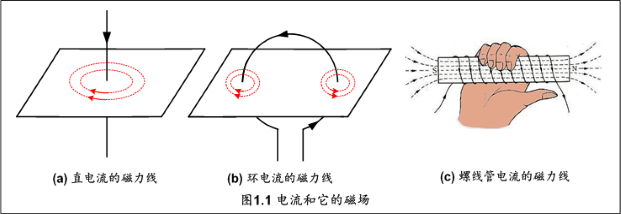

其次   我們用磁力線來形象地描繪磁場,電流產生的各種不同磁場的磁力線如圖(1.1)所示。可以看到,磁力線是環繞電流的無頭無尾的閉合線,電流方向與磁力線回轉方向符合右手定則。

磁通計工作原理與高精度TA8008磁通計說明(圖2)

我們規定,磁力線任何一點的切線方向是該點磁場(也就是B)的方向,通過垂直于B矢量的單位面積的磁力線等于該點B矢量的大小,也就是磁場強的方向,磁力線較密;反之,磁場弱的地方,磁力線較疏。

通過某一曲面的總磁力線數,稱為通過該曲面的磁通,用 Φ 表示。磁通的計算如圖(1.2)所示。在曲面上取面積元,其法線方向與該點的B的方向之間成 θ 角,通過該面積元的磁通為

磁通計工作原理與高精度TA8008磁通計說明(圖3)

圖1.2 通過曲面S的磁通

                                            dΦ = B*cosθ*ds…………………………………………………(1-2)

所以通過曲面S的總磁通為:

                                              Φ = ∫B* cosθ*ds………………………………………………(1-3)

當B均勻,S是平面并與B垂直時,通過S平面的磁通為:

                                                   Φ = B*S………………………………………………………(1-4)

這是磁測量中經常用到的關系。

當S面是一個閉合面,由于磁力線是閉合線,那么穿進閉合面S的磁力線必從閉合面的其他部分穿出,所以通過任一閉合面的總磁通量必等于零,這叫磁通連續定理是磁測量的重要特征之一。磁通的單位在SI單位制中是【韋伯,Wb】,在CGSM單位制中是【麥克斯韋,Maxwell】,簡稱【麥,Mx】。

                                             1Wb = 108 Mx……………………………………………………(1-5)
