開放空間三維H&M線圈是一種三維復合型線圈,每維分別由兩組線圈構成,分別能在其內部產生梯度磁場和均勻磁場,且磁場方向、強度可控。整體結構為矩形,其中有一個方向為644*644mm的通透空間。

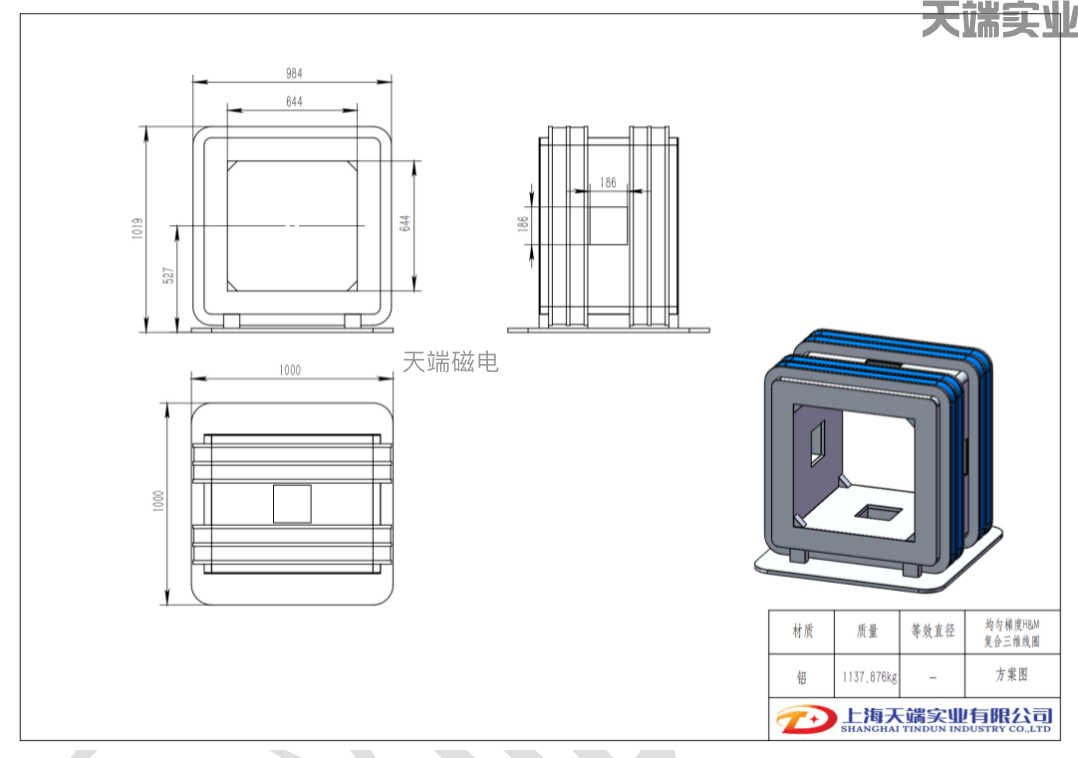

方案圖
線圈軸 | X軸 | Y軸 | Z軸 | |
均勻磁場繞組 | 電阻 | 9.2Ω | 11Ω | 11Ω |
電流 | 10A | 10A | 10A | |
功率 | 1200W | 1300W | 1300W | |
梯度磁場繞組 | 電阻 | 9.2Ω | 4Ω | 4Ω |
電流 | 10A | 30A | 30A | |
功率 | 1200W | 4200W | 4200W |
線圈軸 | X軸 | Y軸 | Z軸 |
均勻磁場強度 | 5mT | 5mT | 5mT |
梯度磁場梯度 | 0.1T/m | 0.1T/m | 0.1T/m |
包絡尺寸1000*1000*1000mm
總質量1100kg
開口尺寸644*644mm
