海爾貝克陣列永久磁鐵

海爾貝克陣列(Halbach Array)是一種磁體結構,是工程上的近似理想結構,目標是用最少量的磁體產生最強的磁場。1979 年,美國學者Klaus Halbach做電子加速實驗時,發現了這種特殊的永磁鐵結構,并逐步完善這種結構,最終形成了所謂的“Halbach”磁鐵。

產品詳情

概述

海爾貝克陣列(Halbach Array)是一種磁體結構,是工程上的近似理想結構,目標是用最少量的磁體產生最強的磁場。1979 年,美國學者Klaus Halbach做電子加速實驗時,發現了這種特殊的永磁鐵結構,并逐步完善這種結構,最終形成了所謂的“Halbach”磁鐵。

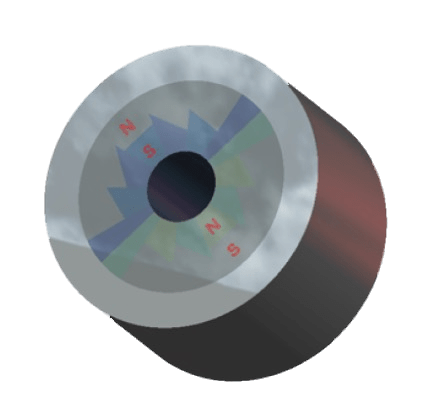

海爾貝克陣列永久磁鐵(圖1)

Halbach 磁環

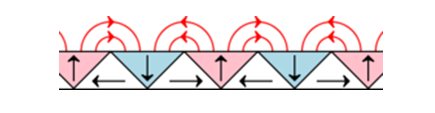

Halbach磁環是將磁鐵徑向式與平行式排列結合在一起,如果忽略端部效應,并把周圍的導磁材料的導磁率看作無窮大,那么上述永磁體結構最終形成單邊磁場(one-sided field),這就是Halbach一個顯著的特點。

海爾貝克陣列永久磁鐵(圖2)

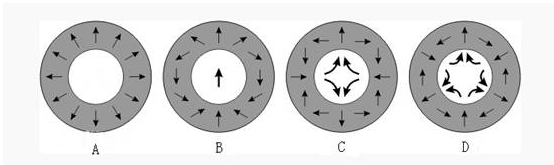

不同的陣列方式可以形成不同的組合磁環:

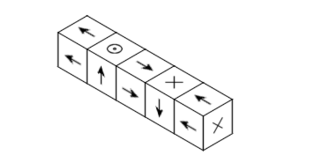

海爾貝克陣列永久磁鐵(圖3)

案例B型磁環H201

海爾貝克陣列永久磁鐵(圖4)

外形尺寸Φ60*50mm 內徑Φ20mm 重量1(Kg)

12個扇形磁塊,每個充磁方向不同,按Halbch環形陣列排列;

中心磁場強度1.04(T);

在磁場中心Φ6*6mm范圍內均勻度軸向?yàn)?.5%,徑向?yàn)?.5%。
