高均勻度組合亥姆霍茲磁場線圈
高均勻度組合亥姆霍茲磁場線圈是由沿軸向排列的多環線圈組合而成,比較常見的有巴克爾線圈、布朗貝克線圈、麥克斯韋線圈、瑞貝斯線圈、和無矩線圈。這種組合線圈與Helmholtz線圈相比在相同的直徑下磁場均勻性較好,可以在有效的空間內提高線圈的均勻度,擴大均勻區范圍,適合對高精度大范圍的磁場要求。
首頁 > 產品展示 > 亥姆霍茲線圈
高均勻度組合亥姆霍茲磁場線圈是由沿軸向排列的多環線圈組合而成,比較常見的有巴克爾線圈、布朗貝克線圈、麥克斯韋線圈、瑞貝斯線圈、和無矩線圈。這種組合線圈與Helmholtz線圈相比在相同的直徑下磁場均勻性較好,可以在有效的空間內提高線圈的均勻度,擴大均勻區范圍,適合對高精度大范圍的磁場要求。
高均勻度組合亥姆霍茲磁場線圈是由沿軸向排列的多環線圈組合而成,比較常見的有巴克爾線圈、布朗貝克線圈、麥克斯韋線圈、瑞貝斯線圈、和無矩線圈。這種組合線圈與Helmholtz線圈相比在相同的直徑下磁場均勻性較好,可以在有效的空間內提高線圈的均勻度,擴大均勻區范圍,適合對高精度大范圍的磁場要求。
名稱 | 型號 | 主要技術參數 | 產品圖片 |
巴克爾四環線圈 | 4Y32-30 | 四環線圈,中心磁場強度:30Gs;磁場均勻度:ΔH/H=5*10-4;均勻區:Φ120*260mm;線圈平均直徑:640mm;持續工作時間:24小時;電源功率:180W |
|

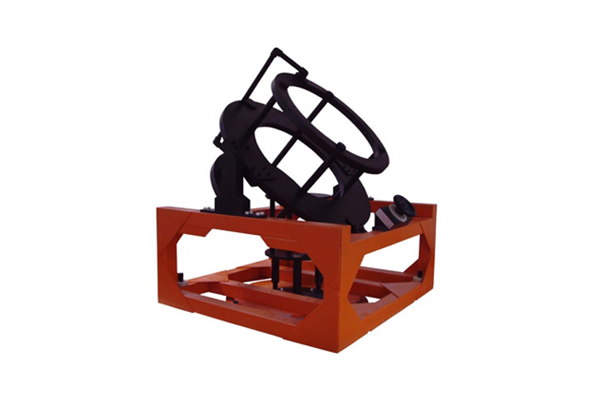

麥克斯韋三線圈 | 3Y50-2 | 三環線圈,中心磁場強度:10Gs;磁場中心均勻度:5*10-4;均勻區:Φ200*200mm;線圈最大直徑:1000mm;交直流兩用;線圈可旋轉、可調傾角。 |
|
四環方線圈 | 4F90-5 | 四環方線圈,中心磁場強度:5 Gs;磁場均勻度:ΔH/H=5*10-3; 均勻區:Φ500*1000mm;邊長1800mm;電源功率:540W | |

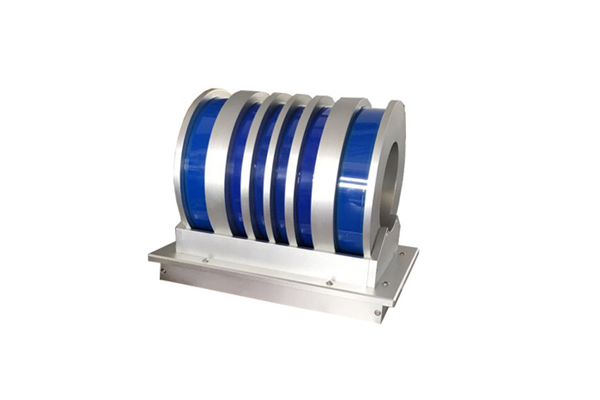

巴克爾六環線圈 | 6Y10-1 | 巴克爾六環線圈,中心磁場強度:1.0Gs;磁場均勻度:ΔH/H=1*10-3;均勻區:Φ40*100mm;線圈平均直徑:200mm;總長度260mm。 | |

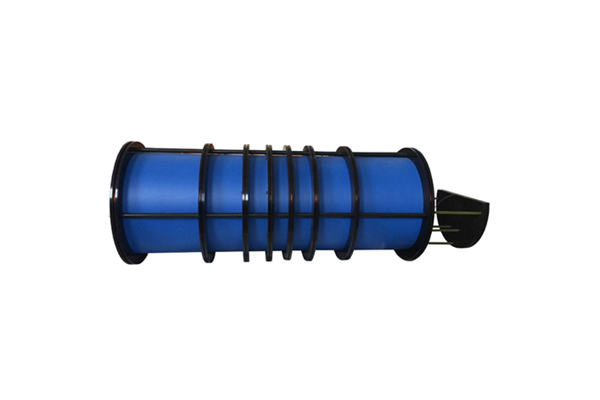

一維八環線圈 | 8Y10-1.2 | 八環線圈,中心磁場強度:1.2Gs;磁場均勻度:ΔH/H=1*10-3;均勻區長度:500mm;線圈平均直徑:540mm;總長度1600mm。 |
