磁場發生裝置-亥姆霍茲線圈 Helmholtz Coil系列

作者：上海天端 發布時間：2024-08-30 11:52:07點擊：

亥姆霍茲線圈 Helmholtz Coil系列功能簡介

亥姆霍茲線圈，均勻區體積大，使用空間開闊，操作簡便?？蓪崿F(xiàn)一維、二維、三維組合磁場，可提供交、直流磁場，電流與磁場有很好的線性關系。適用于各研究所，高等院校及企業做物質磁性或檢測實驗，應用于材料、電子、生物、醫療、航空航天、化學、應用物理等各個學科，其主要用途：產生標準磁場；地球磁場的抵消與補償、地磁環境模擬、磁屏蔽效果的判定、電磁干擾模擬實驗、霍爾探頭和各種磁強計的定標、生物磁場的研究及物質磁特性的研究。



一維線圈主要型號參數One-dimensional coil parameters of models


線圈型號

外型

半徑

中心磁場(Gs)

功率(W)

重量(Kg)

HMF150-2

方

150

2

540~620

84

HMF100-2

方

100

2

220~300

38

HMF75-10

方

75

10

700~900

106

HMF75-2

方

75

2

150~180

21

HMF60-10

方

60

10

500~600

68

HMF60-2

方

60

2

100~120

14

HMF50-20

方

50

20

600-700

61

HMF50-10

方

50

10

350~430

47

HMF50-2

方

50

2

70~90

10

HMF40-50

方

40

50

1000

98

HMF40-10

方

40

10

200~300

30

HMF40-2

方

40

2

45~60

5

HMY30-50

圓

30

50

500

55

HMY30-10

圓

30

10

200

17

HMY30-2

圓

30

2

50~100

3.5

HMY25-1000

圓

25

1000

5000

500

HMY25-500

圓

25

500

2500

250

HMY25-300

圓

25

300

1600

150

HMY25-100

圓

25

100

600

50

HMY25-50

圓

25

50

300

25

HMY25-10

圓

25

10

60~90

8

HMY25-2

圓

25

2

12~18

2

HMY20-500

圓

20

500

2000

160

HMY20-300

圓

20

300

1000

96

HMY20-100

圓

20

100

350

32

HMY20-50

圓

20

50

200

16

HMY20-10

圓

20

10

40~65

5

HMY20-5

圓

20

5

20~32

2.5

HMY20-2

圓

20

2

8~10

1

HMY15-300

圓

15

300

660

54

HMY15-100

圓

15

100

220

18

HMY15-50

圓

15

50

110

9

HMY15-10

圓

15

10

21~42

3

HMY10-200

圓

10

200

200

16

HMY10-100

圓

10

100

100

8

HMY10-50

圓

10

50

50

4

HMY10-10

圓

10

10

10~24

1.2

HMY7-100

圓

7

100

50

4

HMY7-50

圓

7

50

24

2

HMY7-10

圓

7

10

10

0.6



典型亥姆霍茲線圈與特殊案例 Product case

序號

名稱

型號

主要技術參數

產品圖片



案例1



一維線圈



HMY10-100

一維線圈，磁場方向水平，最高磁場強度100Gs，平均直徑200mm，均勻區Φ14*14mm，均勻度0.1%，電源功率100W。



案例2


磁通計線圈


可任何型號磁通門計配套使用，線圈常數可定制。




案例3



一維線圈



HMY10-200

一維線圈，磁場方向水平，最高磁場強度200Gs，平均直徑200mm，均勻區Φ30*30mm，均勻度0.1%，電源功率200W。




案例4



三維線圈



3HMY15-30

三維線圈，磁場方向X軸、Y軸、Z軸相互正交，每軸最高磁場強度30Gs，最小平均直徑300mm，均勻區球體Φ40mm，均勻度0.1%，電源功率每軸120W。




案例5



一維線圈



HMY32-4H30

一維線圈，四環結構，中心磁場強度30Gs；磁場均勻度：ΔH/H=5*10-4；均勻區：Φ120*260mm；平均直徑：640mm；電源功率：180W




案例6



三維線圈



3HMF15-1

三維等徑方線圈，交直流兩用，中心磁場1.0Gs，均勻區50*50*50mm，均勻度1%。




案例7



三維線圈



3HMF50-2

三維方線圈，磁場方向X軸、Y軸、Z軸相互正交，每軸最高磁場強度2Gs，均勻度1%，均勻區200*200*200mm，最小平均直徑1000mm，電源功率每軸90W。




案例8



三環一維維線圈


三環一維線圈，中心磁場強度：10Gs；磁場中心均勻度：5*10-4；均勻區：Φ200*200mm；線圈最大直徑：1000mm；交直流兩用；線圈可旋轉、可調傾角。




案例9



工頻磁場線圈


國標工頻磁場，用于電能表等電器產品的電磁干擾檢測。單線圈結構，可垂直可水平固定，交流磁場，頻率50Hz，磁場1200A/m。

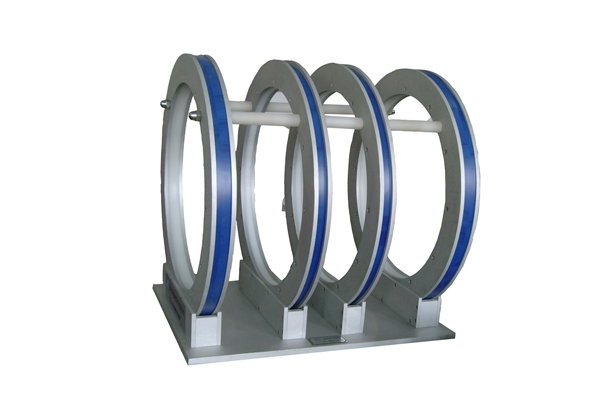

案例10



四環方線圈


一維方線圈，中心磁場強度：5 Gs；磁場均勻度：ΔH/H=5*10-3；均勻區：Φ500*1000mm；邊長1800mm；電源功率：540W（6A90V）




案例11



三維梯度磁場線圈


圓形線圈，三維等徑1000mm。磁場梯度100PT/m，梯度均勻性0.1%，均勻區150*150*150mm。







案例12




回字形線圈


三維線圈，多復合結構，中心磁場強度：10Gs；磁場中心均勻度：1*10-3；均勻區：200*200*200mm；線圈最大邊長：2600mm；磁場空間開闊，操作方便，均勻性高。
