產品規格

• WDS-50型電磁鐵（C型結構），在勵磁電源的激勵下，磁場形成閉合回路，兩極之間可以產生均勻的強磁場，磁場方向沿極頭軸向。

• 電磁鐵臥式座放，磁場方向水平；

• 氣隙雙向可調，可調范圍0-50mm；

• 極柱直徑φ50mm，標配一副純鐵極頭,；

電氣參數

• 線圈冷態直流電阻9.2Ω；

• 線圈絕緣電阻優于10MΩ；

冷卻方式

• 自然冷卻；

尺寸及質量

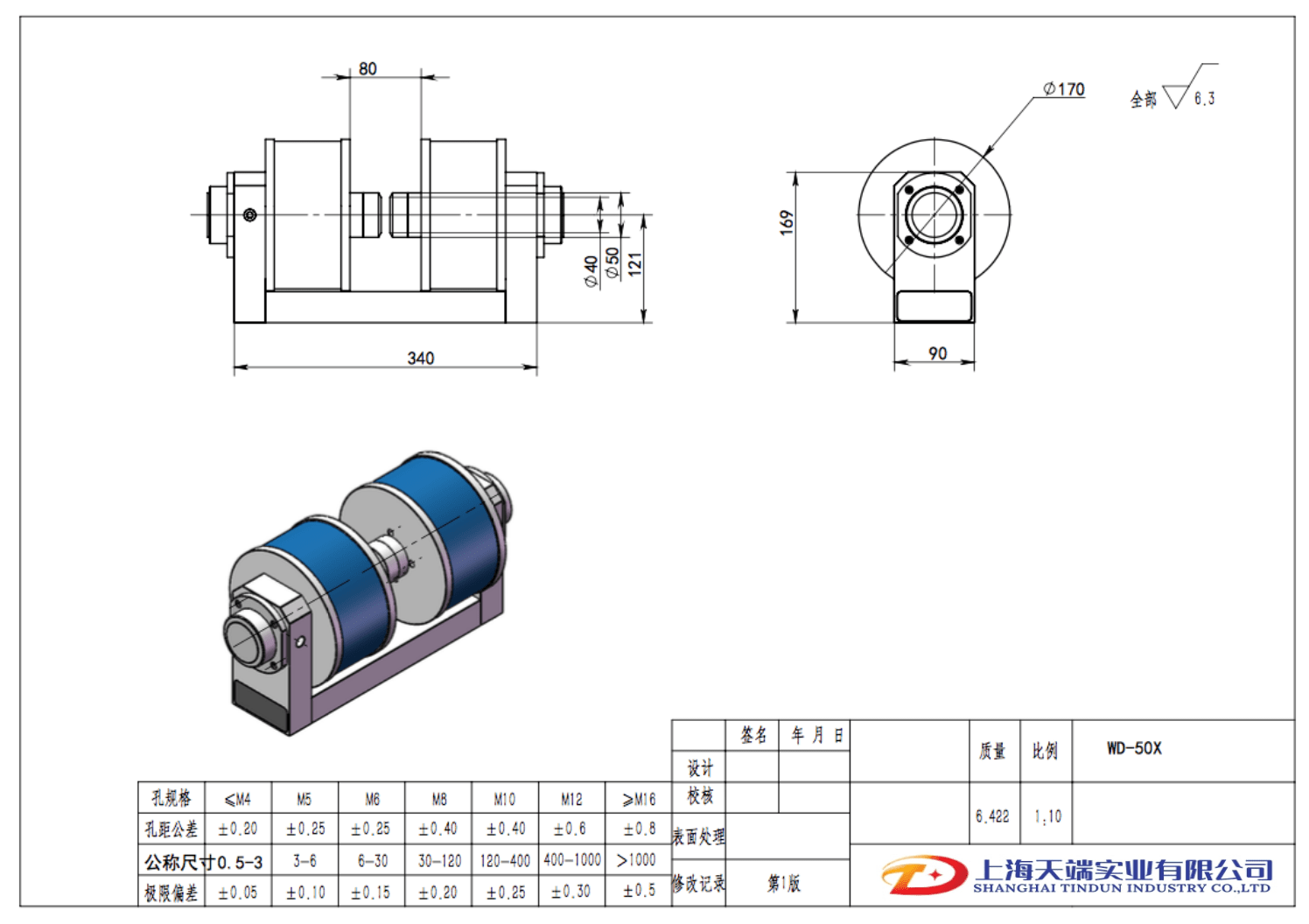

• 外形尺寸見圖；

• 整體重量約40Kg；

磁場參數（詳細參數請咨詢我司）

• 2mm氣隙時中心磁場優于2.1T@5A（φ40mm極面）；

• 20mm氣隙時中心磁場優于0.67T@10A（φ30mm極面）。

方案圖

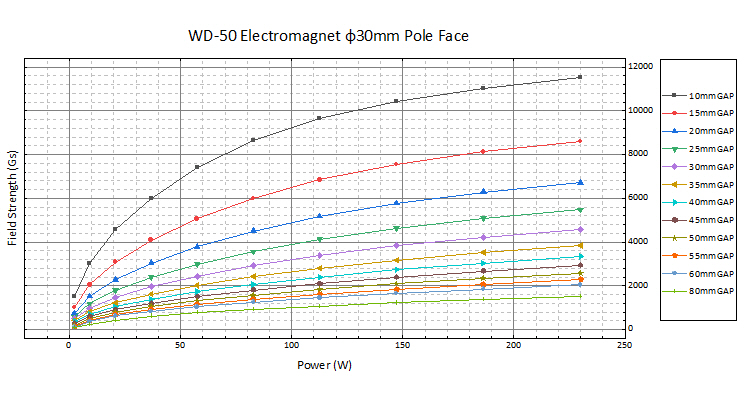

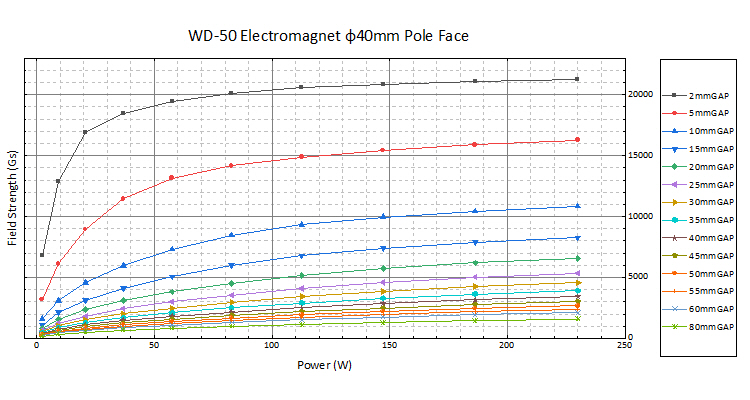

磁場曲線圖

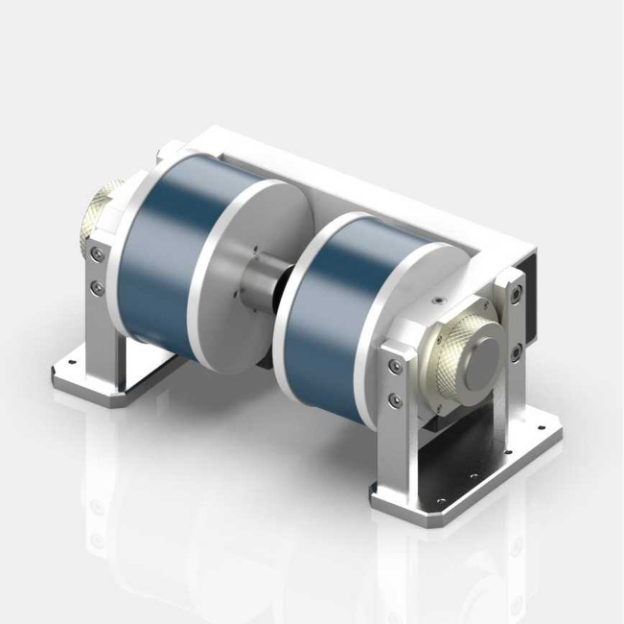

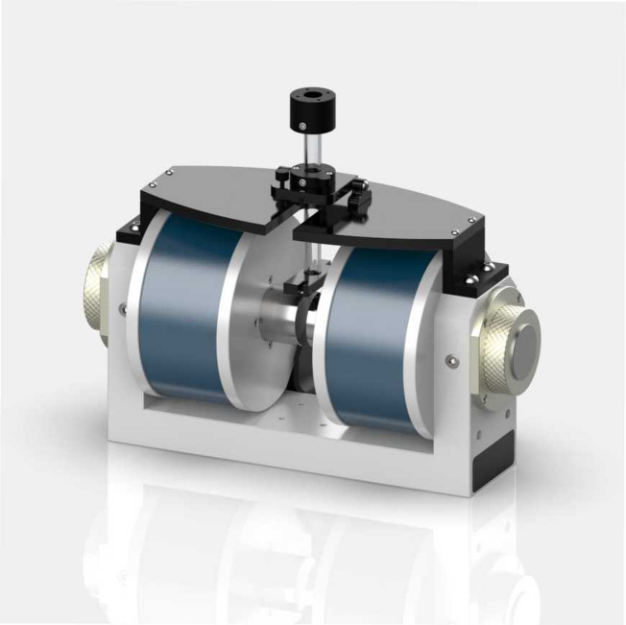

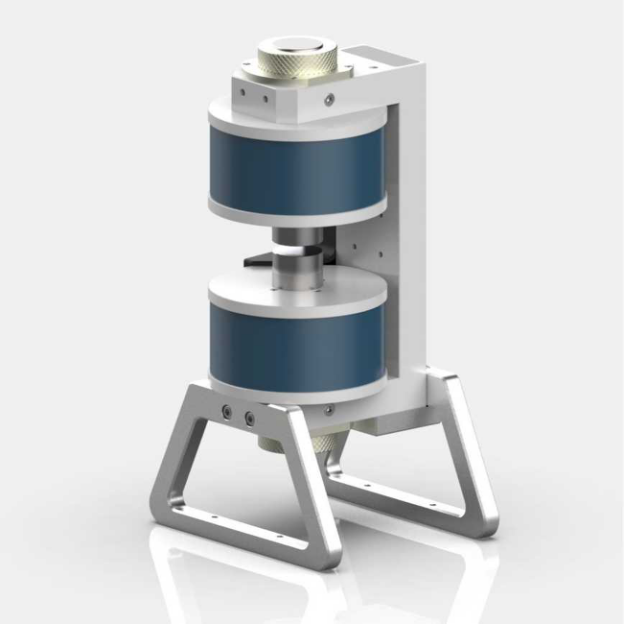

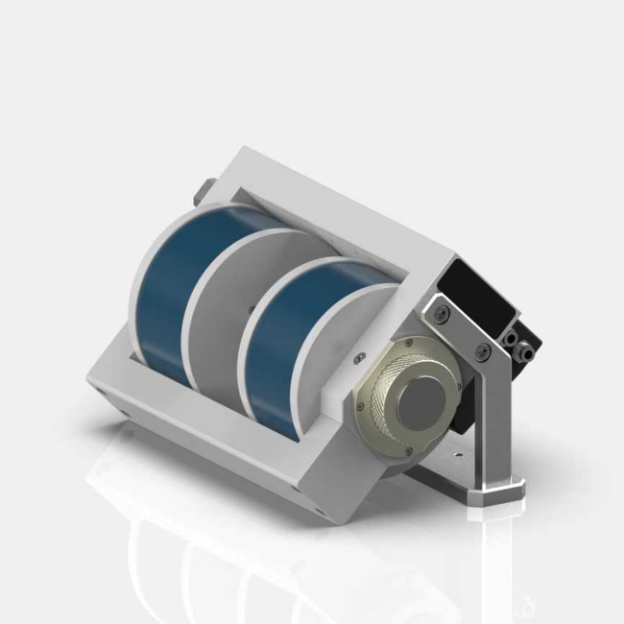

附件

選購件
