一．YCT100-09可調永磁鐵技術指標

• 外圍尺寸：320*200*500mm3

• 極面直徑：100mm

• 磁場間隙：10-100mm可調

• 磁場強度：（磁鐵個體參數差異約10%）

  氣隙mm	磁場Gs
  10	8097
  20	6247
  30	5152
  40	4355
  50	3774
  60	3322
  70	2950
  80	2646
  90	2306
  100	2106

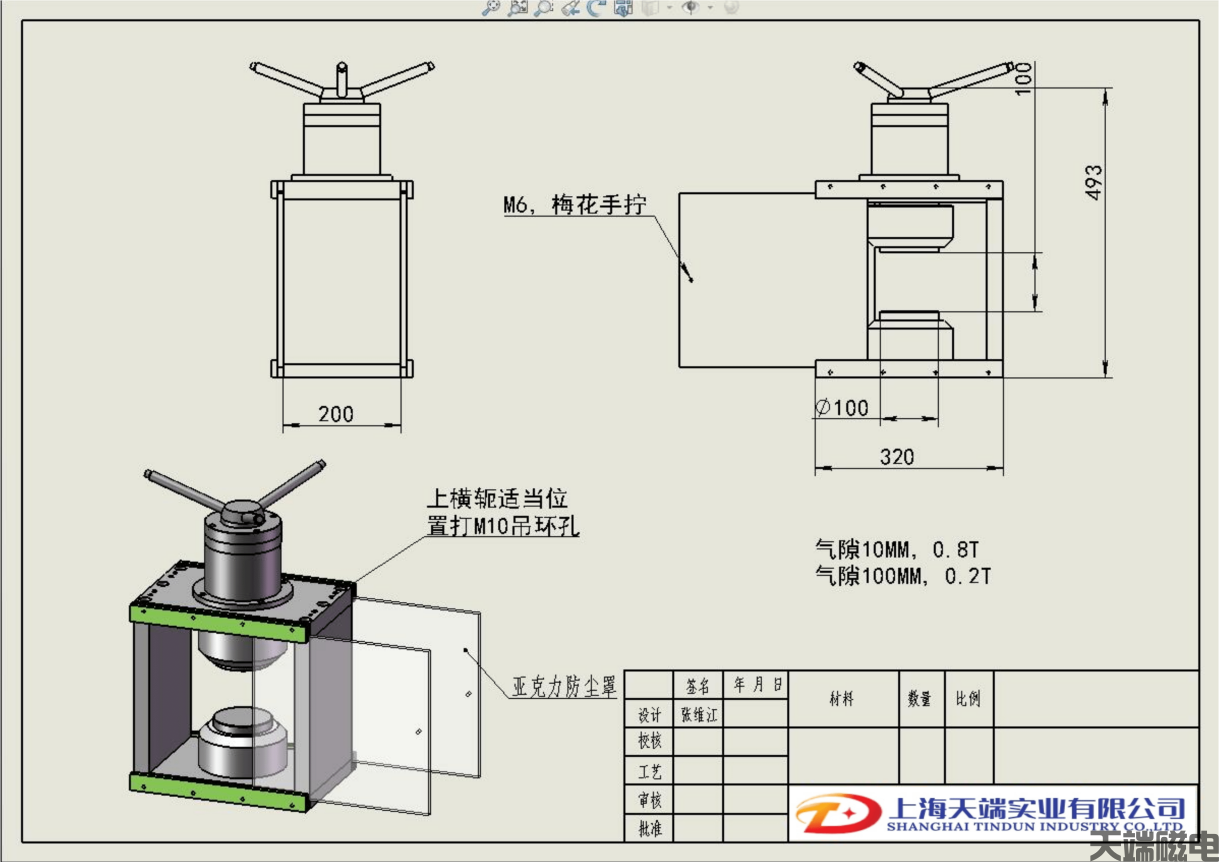

二．外形尺寸圖

方案（二）

一．YCT150-12技術指標

• 外圍尺寸：340*230*500mm3

• 極面直徑：100mm

• 磁場間隙：10-100mm可調

• 磁場強度：（磁鐵個體參數差異約10%）




  氣隙mm	磁場Gs
  10	12300
  20	8700
  30	6900
  40	5700
  50	4800
  60	4300
  70	3800
  80	3400
  90	3050
  100	2750

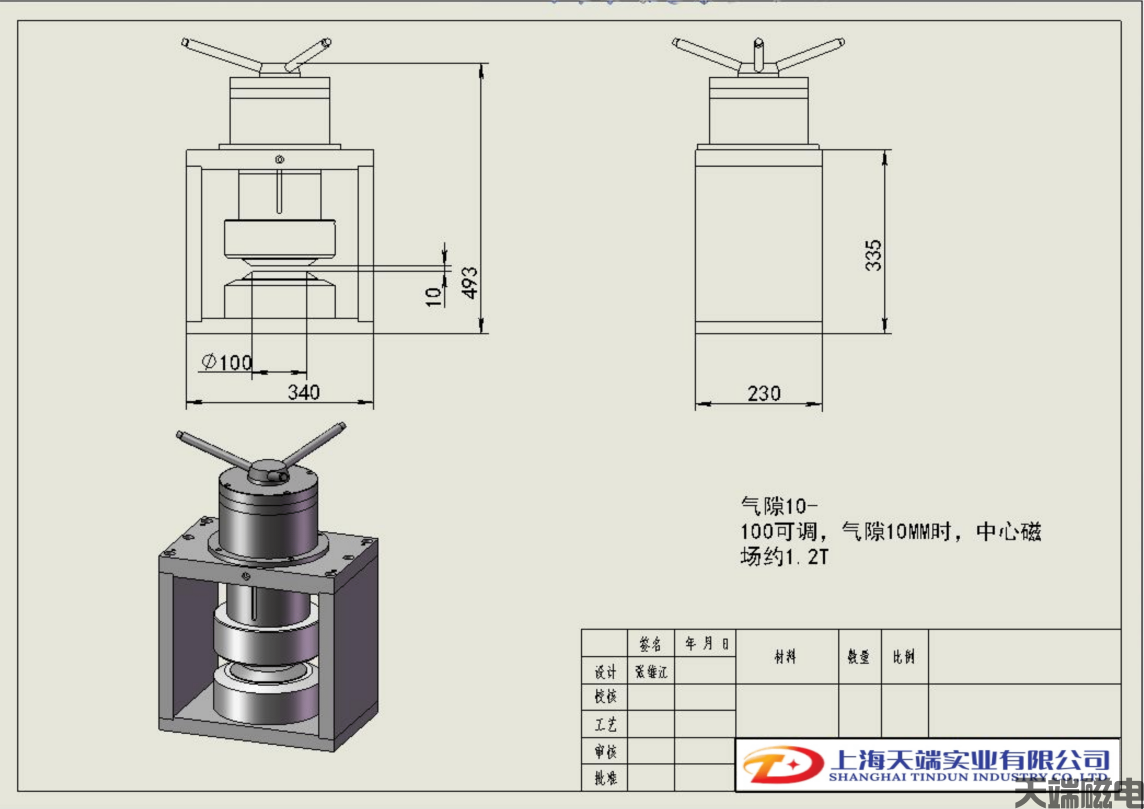

二.外形圖
