一維梯度磁場均勻磁場復合線圈設計方案

作者:上海天端 發布時間:2024-10-31 10:34:35點擊:

一、 HLY400梯度磁場均勻磁場復合線圈

產品規格


均勻磁場

梯度磁場

等效直徑

340mm

400mm

等效間距

170mm

350mm

磁場參數

中心磁場強度優于40mT、中心直徑80mm區域均勻度優于1%

梯度優于0.8T/m、軸線80mm區域梯度性性度優于5%

工作時間

15min@40mT

15min@0.8T/m

勵磁電流

60A

60A

勵磁電源

60A40V

60A130V

重量

285Kg



電氣參數

· 均勻磁場線圈電阻值0.47Ω、梯度磁場線圈電阻值1.62Ω

· 線圈絕緣電阻優于10MΩ;



冷卻方式

· 自然冷卻;



尺寸及質量

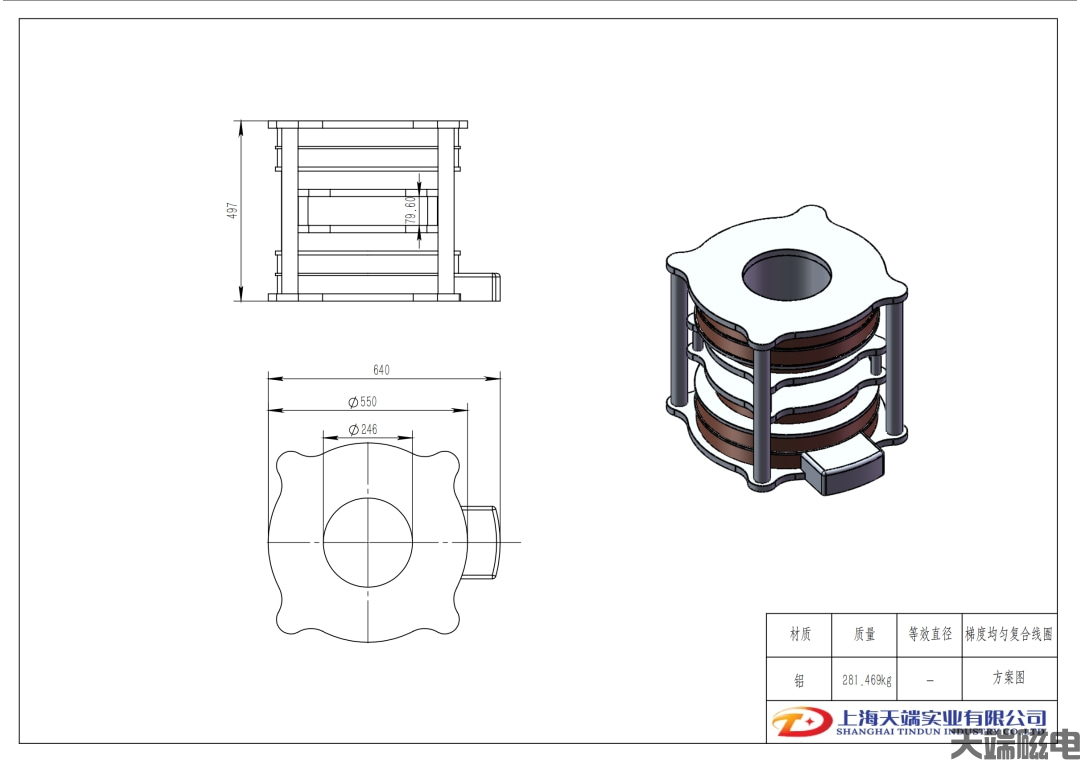

· 外形尺寸見圖;
