上海天端磁場源,磁場發生裝置、磁場發生系統、磁場發生裝置主要分類有電磁鐵、永久磁鐵、亥姆霍茲線圈、螺線管等。
永久磁鐵Permanent magnet

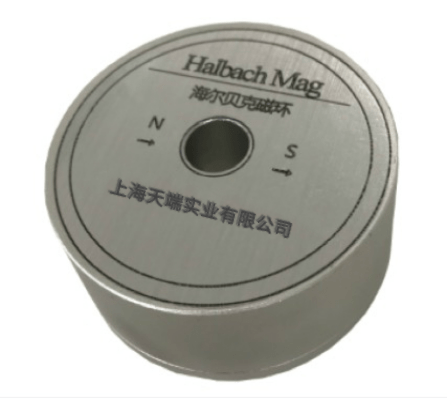

永久磁鐵是產生磁場最簡便的方法。它體積小,磁場強,磁場穩定,無需供電,是最好的節能磁場源。它可以產生均勻磁場;梯度磁場;多極磁場;輻射磁場等;我公司致力研發永久磁鐵的磁場設計制作,開發出核磁共振實驗用永久磁場、霍爾片標定標準磁場、海爾貝克陣列磁體、可調永久磁鐵等系列,更多新的應用不斷開發和擴展。

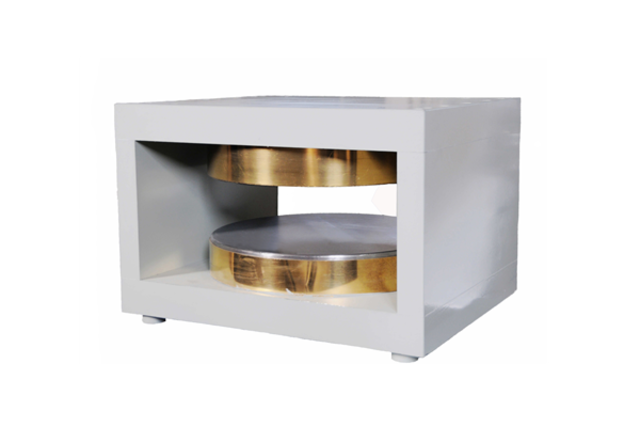

YC系列恒定磁場永久磁鐵
型號 | 極面直徑(㎜) | 氣隙 (㎜) | 磁場 (T) | 均勻區 (mm) | 均勻度 ΔH/H | 外形尺寸 (mm) | 重量 (Kg) |
YC5010-015 | 50 | 10 | 0.15 | Φ5*2 | ~10-5 | 100*100*70 | 5 |
YC5010-04 | 50 | 10 | 0.4 | Φ5*2 | ~10-5 | 100*100*70 | 6 |
YC5010-07 | 50 | 10 | 0.7 | Φ5*2 | ~10-5 | 100*100*70 | 6 |
YC5010-09 | 50 | 10 | 0.9 | Φ5*2 | ~10-5 | 100*100*70 | 6 |
YC5010-11 | 50 | 10 | 1.1 | Φ5*2 | ~10-5 | 100*100*70 | 6 |
YC5020-015 | 50 | 20 | 0.15 | Φ3*2 | ~10-5 | 100*120*70 | 6.5 |
YC5020-055 | 50 | 20 | 0.55 | Φ3*2 | ~10-5 | 100*120*70 | 6.5 |
YC5020-08 | 50 | 20 | 0.8 | Φ3*2 | ~10-5 | 130*136*166 | 18 |
YC5020-10 | 50 | 20 | 1.0 | Φ3*2 | ~10-5 | 180*139*166 | 20 |
YC5020-12 | 50 | 20 | 1.2 | Φ3*2 | ~10-5 | 230*190*190 | 30 |
YC10020-015 | 100 | 20 | 0.15 | Φ8*5 | ~10-5 | 130*136*166 | 18 |
YC10020-06 | 100 | 20 | 0.6 | Φ8*5 | ~10-5 | 130*136*166 | 18 |
YC10020-08 | 100 | 20 | 0.8 | Φ8*5 | ~10-5 | 180*136*166 | 18 |
YC10020-10 | 100 | 20 | 1.0 | Φ8*5 | ~10-5 | 230*190*190 | 30 |
YC10020-12 | 100 | 20 | 1.2 | Φ8*5 | ~10-5 | 230*190*240 | 33 |
YC10030-01 | 100 | 30 | 0.1 | Φ6*5 | ~10-5 | 150*130*134 | 21 |
YC10030-05 | 100 | 30 | 0.5 | Φ6*5 | ~10-5 | 150*130*134 | 21 |
YC10030-07 | 100 | 30 | 0.7 | Φ6*5 | ~10-5 | 190*136*166 | 21 |
YC10030-10 | 100 | 30 | 1.0 | Φ6*5 | ~10-5 | 230*190*250 | 55 |
YC10030-12 | 100 | 30 | 1.2 | Φ6*5 | ~10-5 | 320*270*260 | 75 |
YC15020-01 | 150 | 20 | 0.1 | Φ12*8 | ~10-5 | 260*160*190 | 45 |
YC1520-04 | 150 | 20 | 0.4 | Φ12*8 | ~10-5 | 260*160*190 | 45 |
YC15020-08 | 150 | 20 | 0.8 | Φ12*8 | ~10-5 | 260*210*190 | 80 |
YC15020-10 | 150 | 20 | 1.0 | Φ12*8 | ~10-5 | 260*260*190 | 120 |
YC15020-12 | 150 | 20 | 1.2 | Φ12*8 | ~10-5 | 356*366*260 | 180 |
YC15030-01 | 150 | 30 | 0.1 | Φ10*8 | ~10-5 | 230*180*170 | 40 |
YC15030-04 | 150 | 30 | 0.4 | Φ10*8 | ~10-5 | 230*180*170 | 40 |
YC15030-06 | 150 | 30 | 0.6 | Φ10*8 | ~10-5 | 230*230*170 | 60 |
YC15030-10 | 150 | 30 | 1.0 | Φ10*8 | ~10-5 | 320*270*260 | 110 |
YC15030-12 | 150 | 30 | 1.2 | Φ10*8 | ~10-5 | 370*270*280 | 150 |
