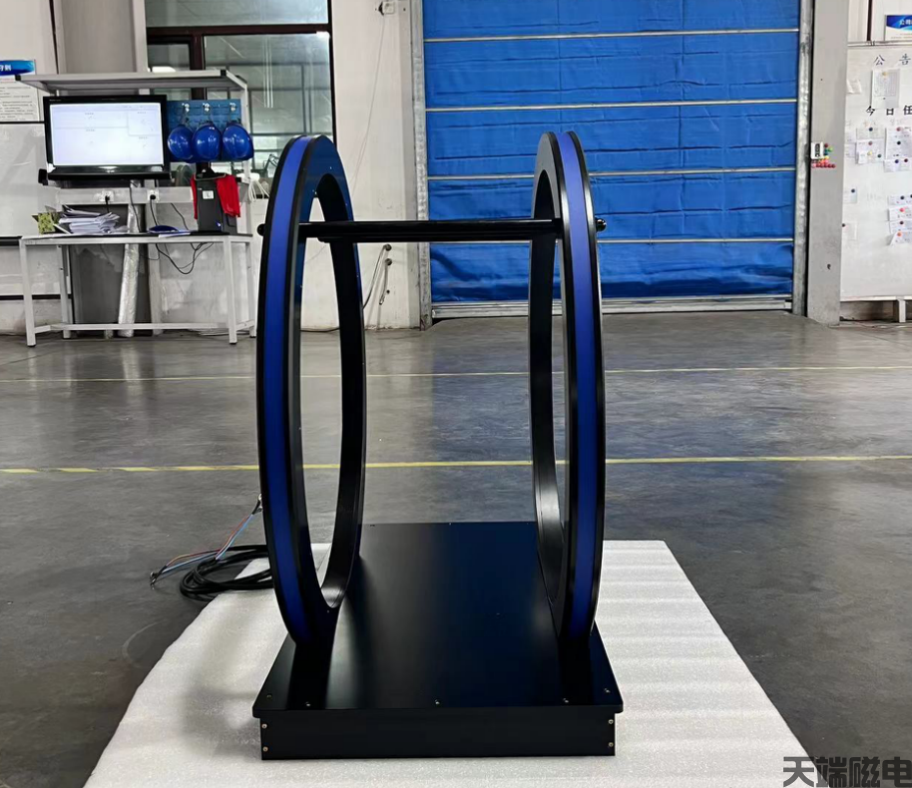

一維交流亥姆霍茲線圈(Helmholtz coil)設計案例展示

作者:上海天端 發布時間:2024-09-25 09:43:15點擊:

根據客戶磁場需求,我司設計一維交流亥姆霍茲線圈(Helmholtz coil),參數如下


一維交流亥姆霍茲線圈Helmholtz coil指標參數

Helmholtz coil產品規格

· HMHZ37.5-30一維交流亥姆霍茲線圈,立放磁場水平;

· 線圈等效直徑750mm,使用內徑674mm、線圈外徑799mm,使用間距340mm;


Helmholtz coil電氣參數

· 線圈冷態直流電阻分別為0.85Ω;

· 50hz時20A電流輸入熱態電壓240V;

· 線圈絕緣電阻優于10MΩ;


Helmholtz coil冷卻方式

· 自然冷卻;

· 30Gs@20A@4.8KW持續工作時間15min;


Helmholtz coil尺寸及質量

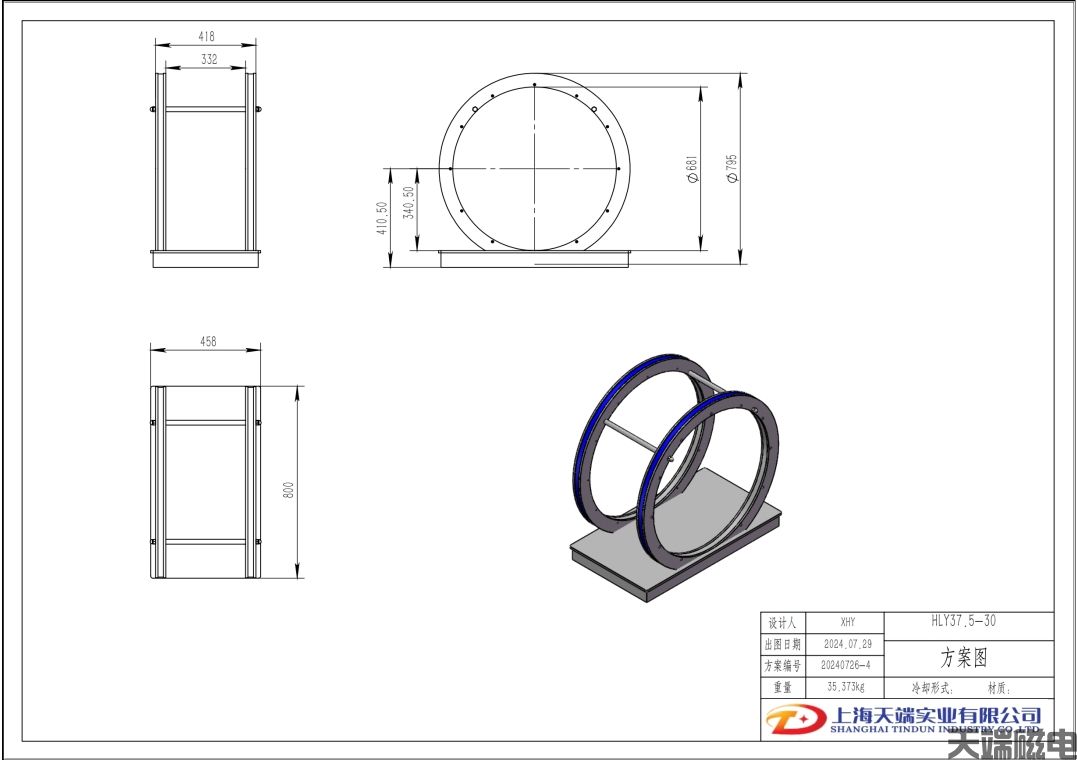

· 見尺寸圖:

· 線圈重量約72Kg;


Helmholtz coil磁場參數 (單位 Gs)

· 磁場強度30Gs@20A@50Hz;

· 均勻區300mm*300mm*300mm 均勻度優于5%
