電磁鐵 Electromagnet 強磁場發生裝置

作者:小編 發布時間:2024-07-15 13:36:28點擊:

功能簡介

    天端電磁鐵系列產品,可提供可調均勻強磁場,穩定性高,可控性強。

適用于科研單位,高等院校及工廠做物質磁性實驗,具有多種用途可配用于磁性材料測量裝置、振動樣品磁強計、霍爾效應研究、磁光效應研究、磁電阻效應研究、磁致伸縮研究、轉矩磁強計、力法磁強計、磁化率測量裝置以及對磁性器件的充磁和退磁等,用途廣泛。

電磁鐵主要型號典型磁場

型號

極面直徑

(mm)

磁場氣隙

(mm)

磁場強度

(T)

電源功率

(KW)

50

40

10

1.0

0.3

80

40

10

1.6

0.6

100

60

10

1.9

1.5

130

60

20

2.0

3.8

175

80

30

1.9

6.5

200

80

40

1.8

10.0

220

100

40

1.8

13.0

250

120

40

1.9

18.0

280

140

40

2.0

18.0

300

150

50

2.0

20.0

380

150

50

2.3

30.0


電磁鐵案例

型號

主要技術參數

產品圖片

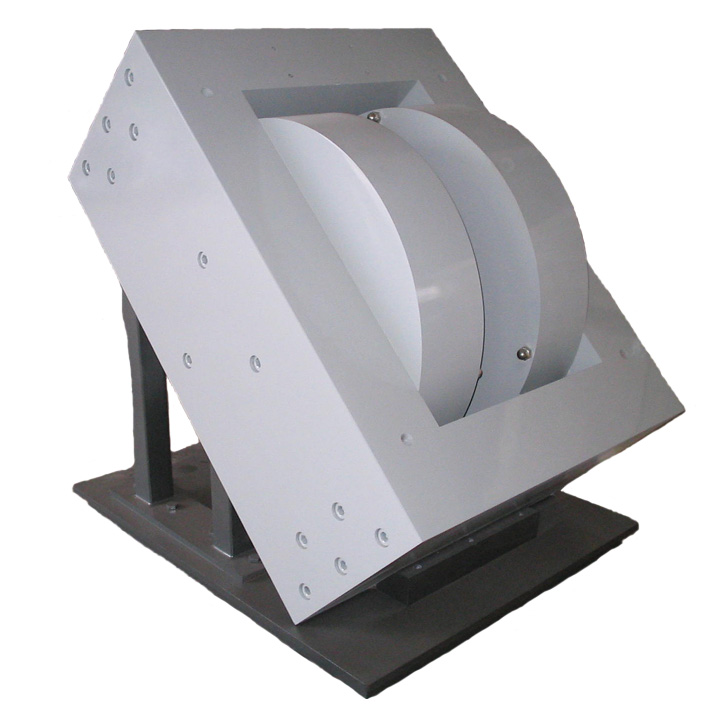

SB-100

電磁鐵為雙軛雙調型結構,斜式45度座放,磁場方向水平于地面,極柱直徑100mm,線包間距100mm,氣隙可調范圍為:0-100mm。電磁鐵極頭直徑為100mm。當氣隙為10mm時,中心磁場Hmax≥1.5T;當氣隙為80mm時,中心磁場Hmax≥0.4T。在中心5*5*5mm的區域內,磁場均勻度為1*10-5。電磁鐵自然冷卻結構。在80mm氣隙0.4T磁場環境下可連續工作0.5小時。重量200KG。

電源10A 120V。

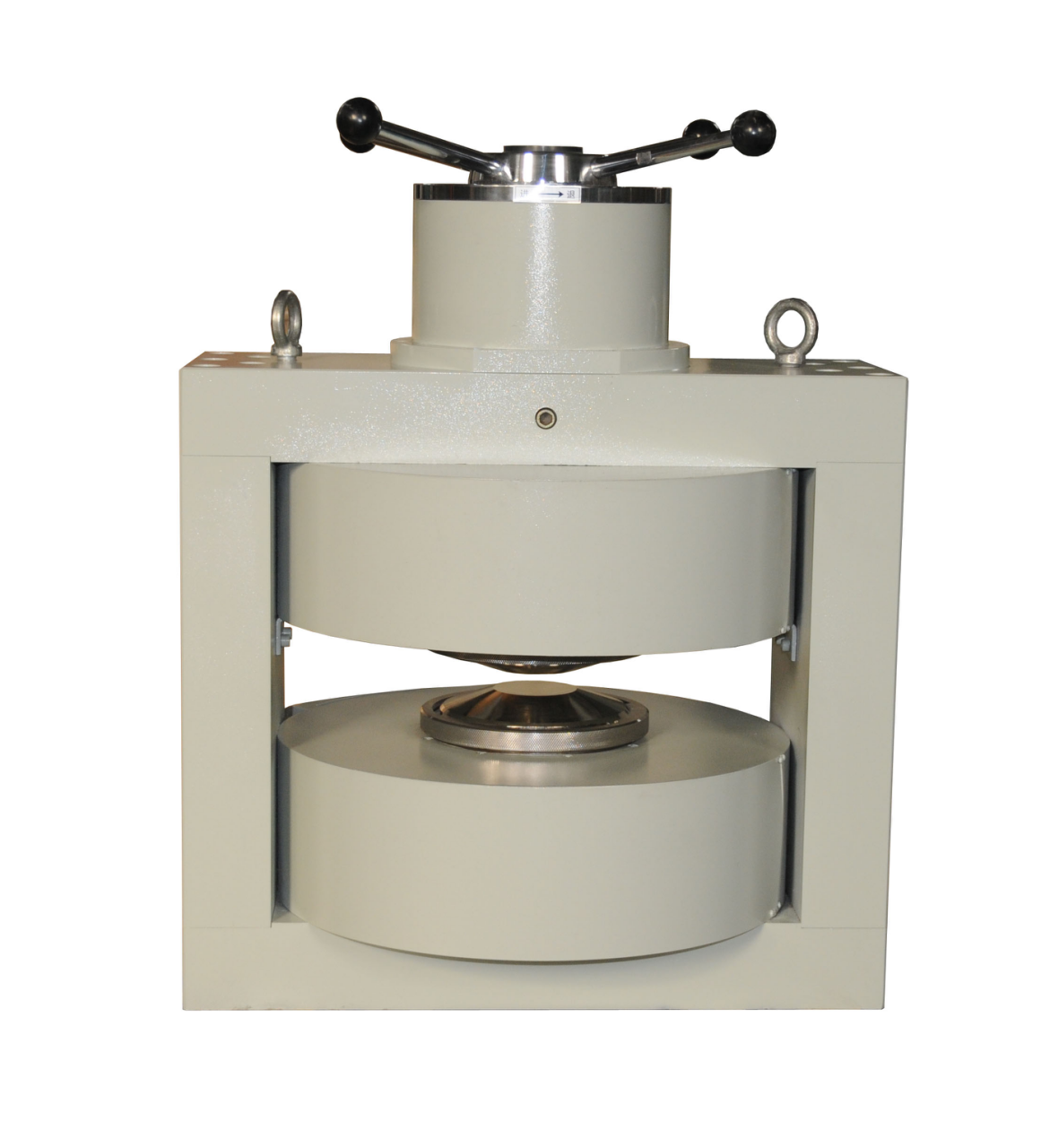

SBV-200

結構:電磁鐵為雙軛單調型直立座放,極柱單向調協可變氣隙,磁場方向垂直于地面。電磁鐵極柱直徑為Φ200mm,極頭直徑為80mm,線包間距120mm,氣隙可調范圍0~100mm。氣隙為10mm時,磁場H≥2.8T。電磁鐵內冷式水冷結構,當磁極間距30mm,磁場為2.3T時,可持續工作時間為10分鐘;掃描磁場可長時間工作。磁場均勻度:當磁場20mm氣隙時,在中心Φ10*10mm3的區域內磁場均勻度優于0.1%。線包電阻為5.0歐姆,額定電源功率8.0KW。

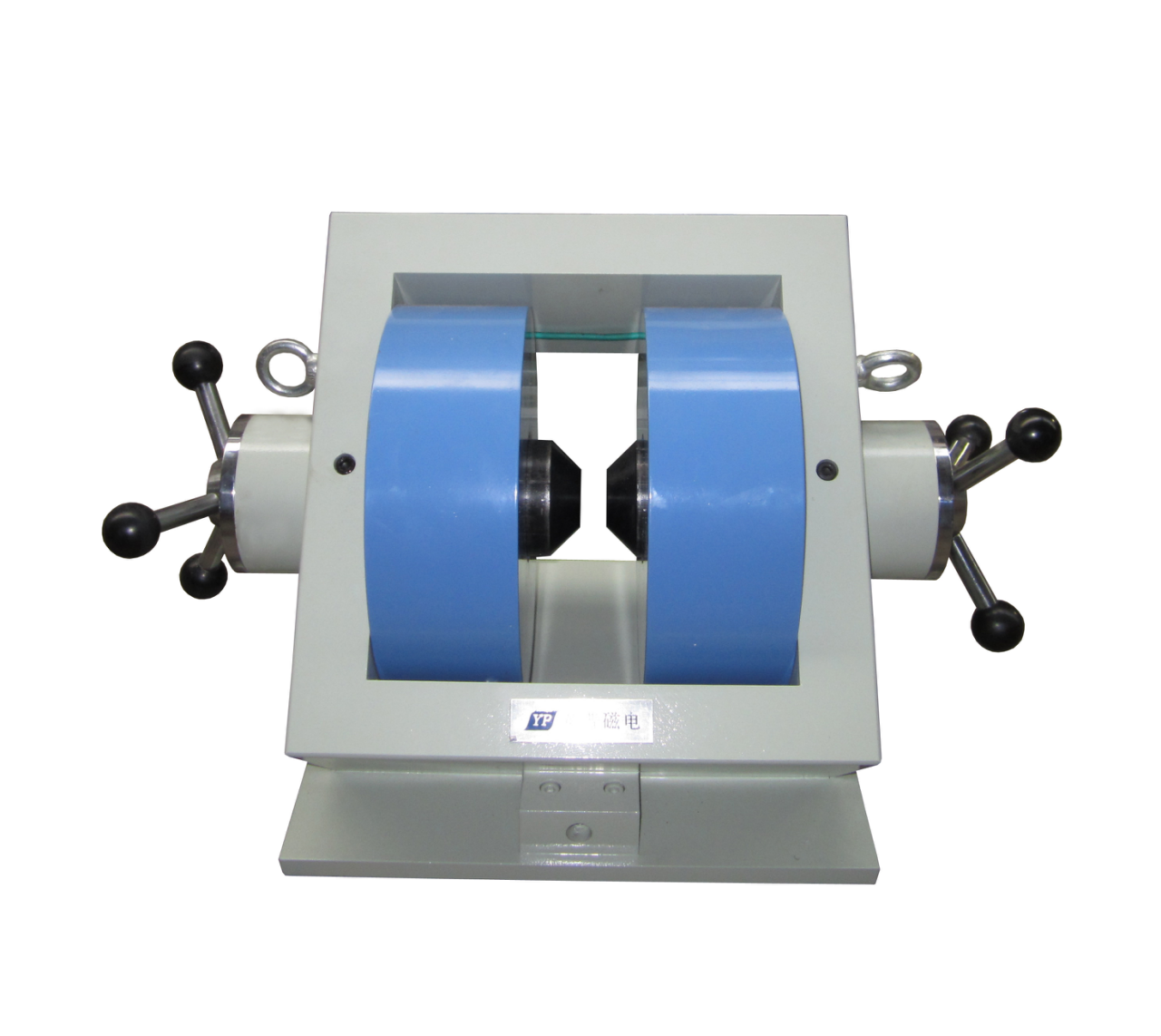

WD-50

電磁鐵為雙調單軛型結構,直立座放,磁場在水平方向,線包間距80mm,極柱直徑40mm,磁場氣隙可調范圍0~80mm。電磁鐵極頭直徑為50mm,當氣隙為10mm時,中心磁場Hmax=1.0T

電磁鐵采用自然冷卻結構,當磁極間距為10mm,磁場≥1.0T時,持續工作時間30分鐘,溫升小于30℃ ,磁為0.6T時可長時間工作;電磁鐵直流供電功率為0.3KW;(10A,30V)。電磁鐵重量約為35Kg。


SG-380

結構:電磁鐵雙軛型直立座放,磁場氣隙固定為30mm,磁場方向平行于地面。電磁鐵極柱直徑為Φ380mm,配一付直徑為80mm的極頭,線包間距200mm。最高磁場H≥2.7T。電磁鐵內冷式水冷結構,可持續工作時間優于30分鐘;掃描磁場可長時間工作。磁場均勻度:在中心Φ10*10mm3的區域內磁場均勻度優于1*10-4。線包電阻為3.0歐姆,額定電源功率16.0KW。電源:40A125V。電磁鐵重量6.0噸。


CG-80

電磁鐵為框架式結構,直立座放,總重量~100kg,磁場在垂直方向,雙線包在同側。上極頭打通光孔,孔徑形狀配合用戶物鏡形狀,直筒長24mm, 前方留1.5mm聚焦位置。最高磁場強度:極面為Φ30mm,10mm時,磁場1.4T;30mm時,磁場0.5T。

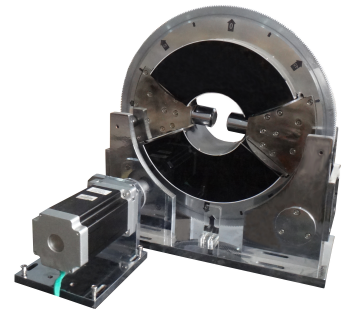

CG-X35

用途:旋轉磁鐵 Smoke實驗。 旋轉磁鐵,磁場可圍繞X軸做360°旋轉,軛鐵為環形結構,線包和鐵芯為分別為對稱的弧形,軛鐵外徑為齒形輪狀,配步進電機精確控制磁鐵旋轉,任意設定旋轉角度,可編程控制正轉反轉及行程時間。最高磁場強度:極頭直徑25mm,氣隙為16.5mm時,磁場為0.485T;氣隙為28mm時,磁場為0.3T;氣隙為35mm時,磁場為0.22T。


CG-Q20

用途:顯微鏡下的水平磁場。 電磁鐵鉗式結構,氣隙固定為10mm,磁場空間上下及一側通透,體積小巧,給載物玻片,顯微鏡、探針留有足夠的空間。極頭截面6*12mm。最高磁場強度:0.25T。


設計與定制

    我司可根據客戶詳細要求設計各類磁場設備。
