1

異形磁鐵

主要指標：

1、結構：電磁鐵三個線包磁場軸向一致，中間線包為空心，固定在軌道上，兩側線包可沿軌道移動，便于放置樣品，當三個線包靠攏時，磁路接近閉合，磁場空間直徑為200mm，長度200mm，磁場方向平行于地面。

2、最高磁場H≥0.1T。

3、電源功率1200W

2

E60

主要指標：

1、結構：電磁鐵單線包雙軛直立座放，磁場方向水平，無線包側極頭打通孔，孔徑5mm。上軛鐵打顯微鏡鏡頭孔，孔徑30mm；

2、磁場氣隙為30mm，最高磁場H≥0.45T。

3、電源功率1000W

3

EQS175

主要指標：

１、電磁鐵結構采用雙線包環(huán)繞式磁路，固定氣隙，磁場在水平方向，電磁鐵安放在底板車上，在軌道上可以前后移動。

２、如附圖所示，磁極頂端距線包頂端距離約140mm，磁極面積約80*80mm2，固定氣隙不小于65mm，磁極和線包尺寸保證在磁場中成90°的入射光和反射光的通過。

３、在≥65mm的氣隙下使用配用電源，在最大功率下，磁場≥0.5T，氣隙中心區(qū)磁場有20*20mm2以上的均勻區(qū)。

４、電源功率5KW

4

EQS80

主要指標：

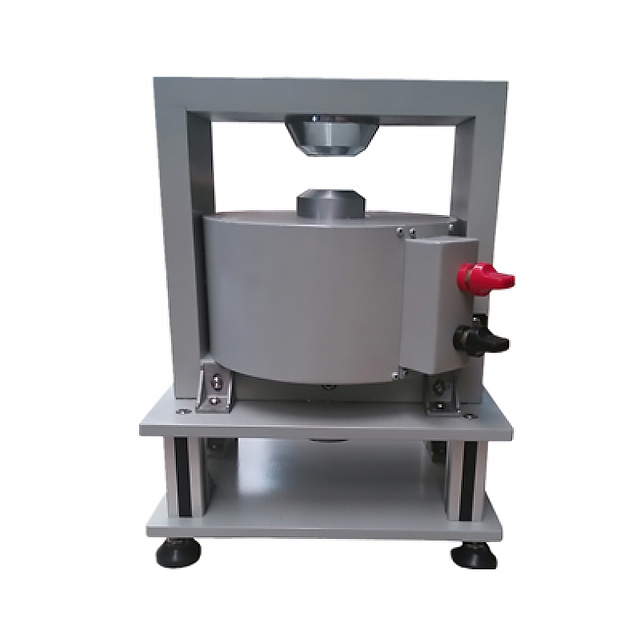

1、結構：電磁鐵單線包雙軛垂直座放，磁場方向垂直，無線包側極頭打鏡頭孔，孔徑40mm，極面孔徑10mm。下極柱可調；

2、磁場氣隙為10mm，最高磁場H≥1.0T。

3、電源功率1000W.

5

ESB130T

主要指標：

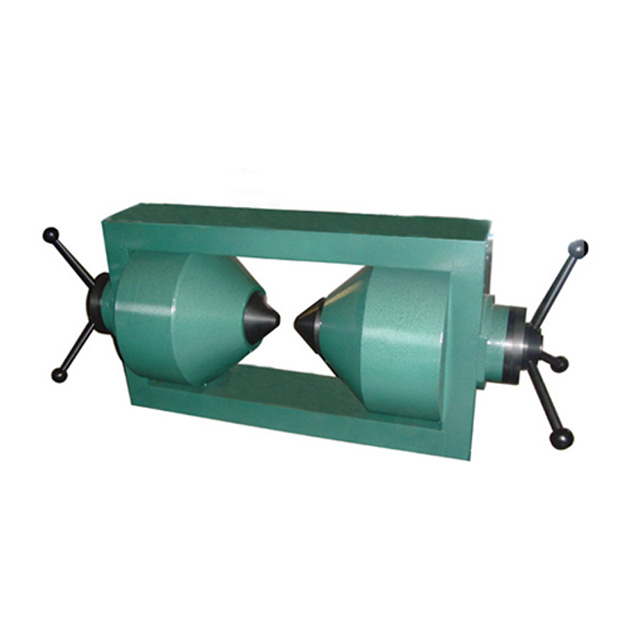

1、結構： 磁光克爾效應電磁鐵，雙軛垂直座放，磁場方向水平，氣隙可調。線包繞組制成塔形，保證入射光和反射光的夾角大于等于90度；

2、磁場氣隙為10mm，最高磁場H≥2.5T。氣隙為30mm時磁場H≥1.4T。

3、電源功率4500W
