產品規格

• WD-130型電磁鐵（C型結構），在勵磁電源的激勵下，磁場形成閉合回路，兩極之間可以產生均勻的強磁場，磁場方向沿極頭軸向。

• 電磁鐵臥式座放，磁場方向水平；

• 氣隙雙向可調，可調范圍0-120mm；

• 極柱直徑φ130mm，標配一副100mm純鐵極頭；

電氣參數

• 線圈冷態直流電阻3.3Ω；

• 線圈絕緣電阻優于10MΩ；

冷卻方式

• 自然冷卻；

• 尺寸及質量

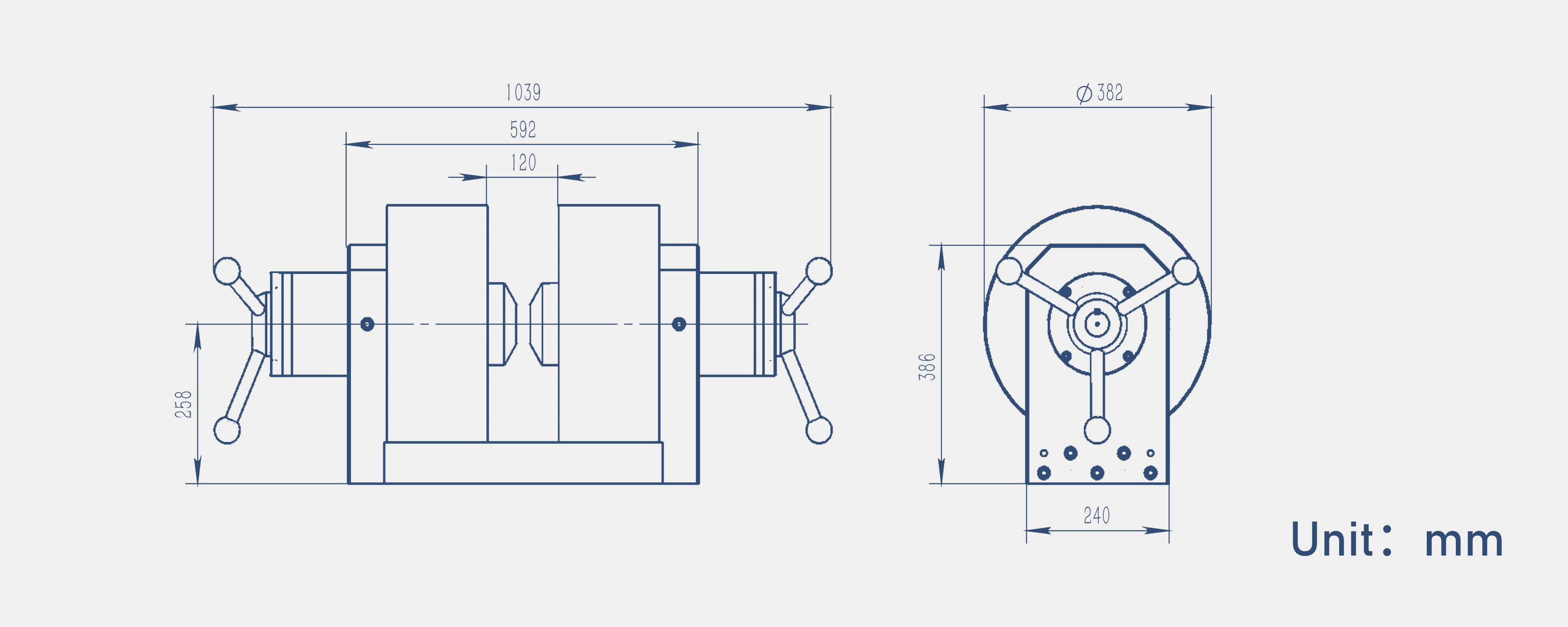

• 外形尺寸見圖；

• 整體重量約430Kg；

磁場參數（詳細參數請咨詢我司）

• 5mm氣隙時中心磁場優于2.8T@25A（φ40mm極面）；

• 30mm氣隙時中心磁場優于1.3T@25A（φ80mm極面）。

方案圖

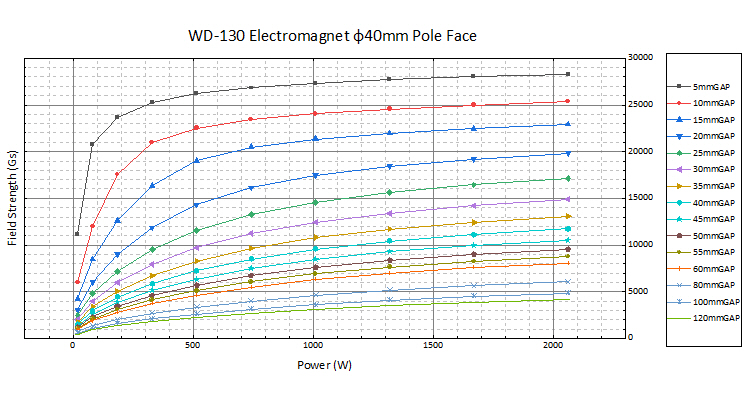

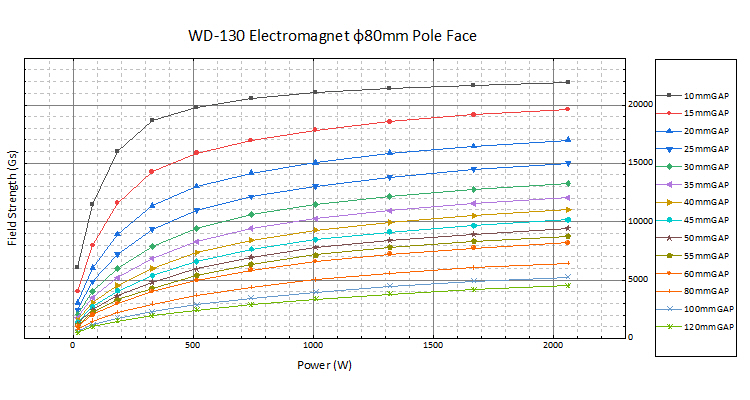

曲線圖

附件

選購件
