產品概述
多極電磁鐵,區別于傳統的電磁鐵只有兩個磁極,其擁有多個磁極。 型號用途參考圖片CG-3004四極電磁鐵用于產生矢量磁場磁鐵四極結構,兩對線包分別供電,可得到一個矢量磁場,當分別調節供電功率時,矢量磁場的方向也發生改變。磁鐵結構簡潔,通光范圍大,且極柱打孔,可兼顧多項磁光實驗。最高磁場強度:極柱直徑30mm,極面15mm,氣隙20mm,磁場0.1T

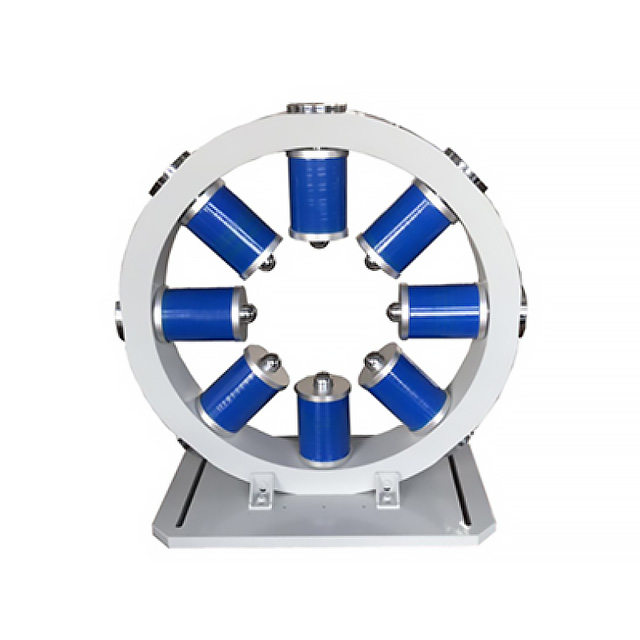

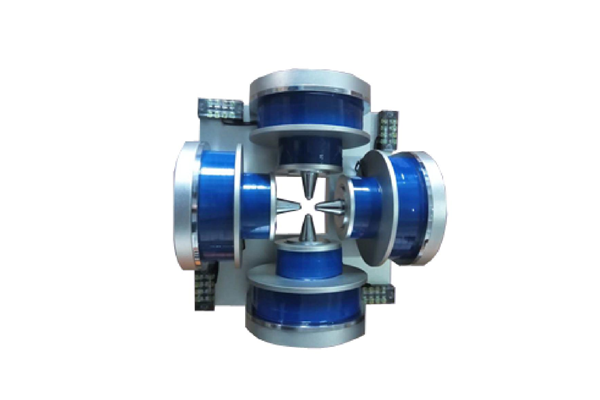

多極電磁鐵以四極電磁鐵鐵居多,也有五極、六極、八極等多極的應用,主要應用于多極磁環充磁、徑向梯度磁場、旋轉磁場磁導向等多種應用,按用戶的使用要求設計制作。
案例展示
型號 | 主要技術參數 | 產品圖片 |
4MP-30 | 極柱直徑30mm,極面15mm,氣隙20mm,磁場0.15T,入射光與反射光之間夾角為90o;磁鐵配兩臺8A50V電源使,每組繞組電阻3Ω; | |

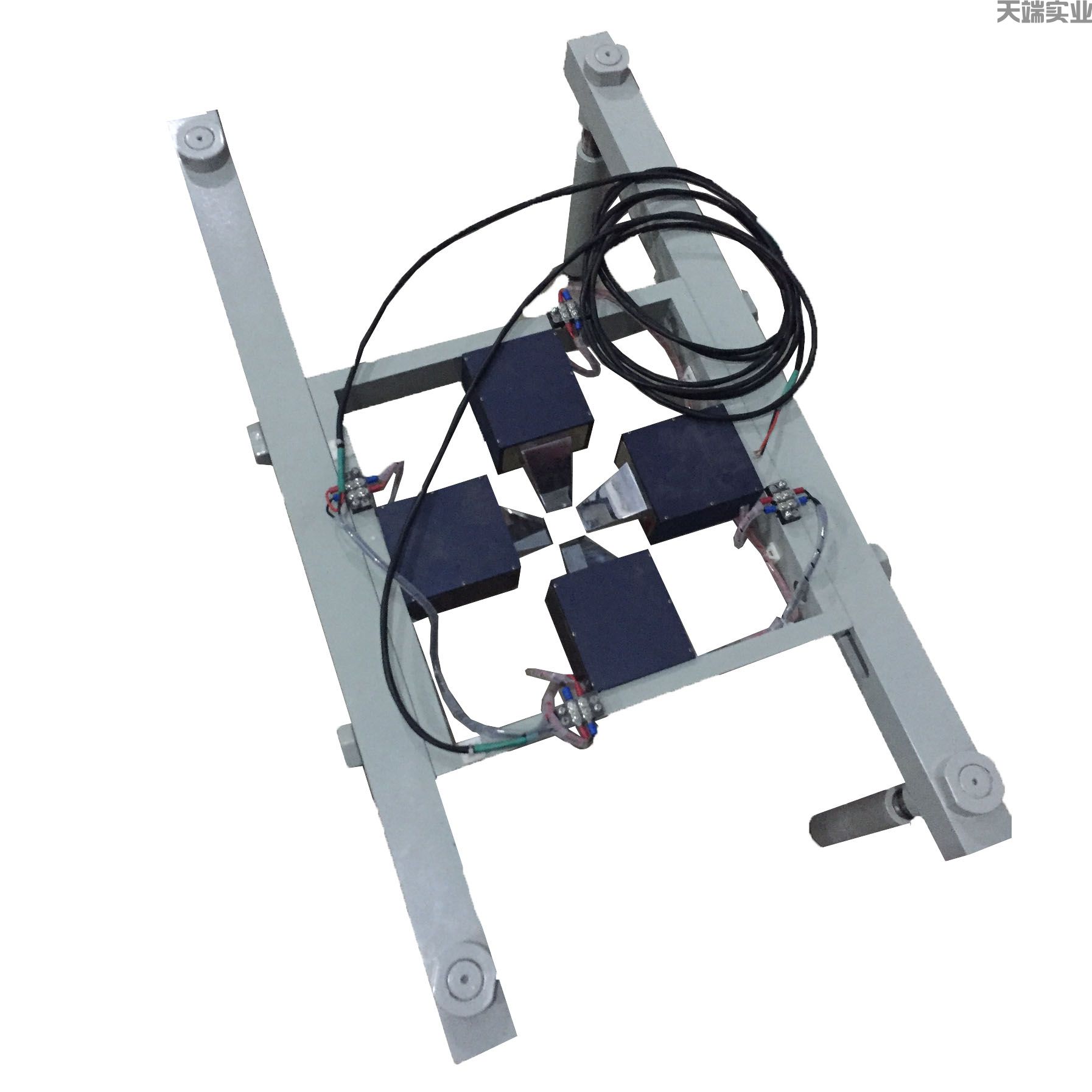

4MP-4020 | 極柱40*20mm,氣隙20mm,磁場0.13T,電源3A125V; | |
4MP-70 | 固定氣隙70mm,另加一付40mm極片,當氣隙為70mm時,磁場0.1-0.15T;電源20A20V兩臺電源分別供電。 | |

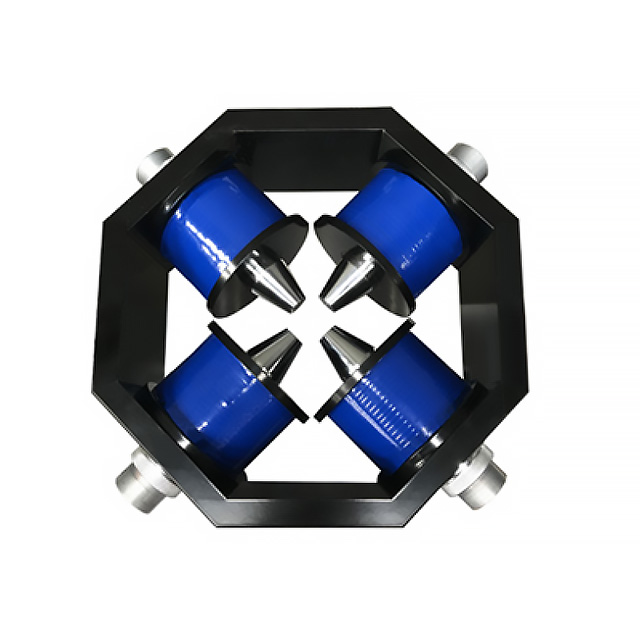

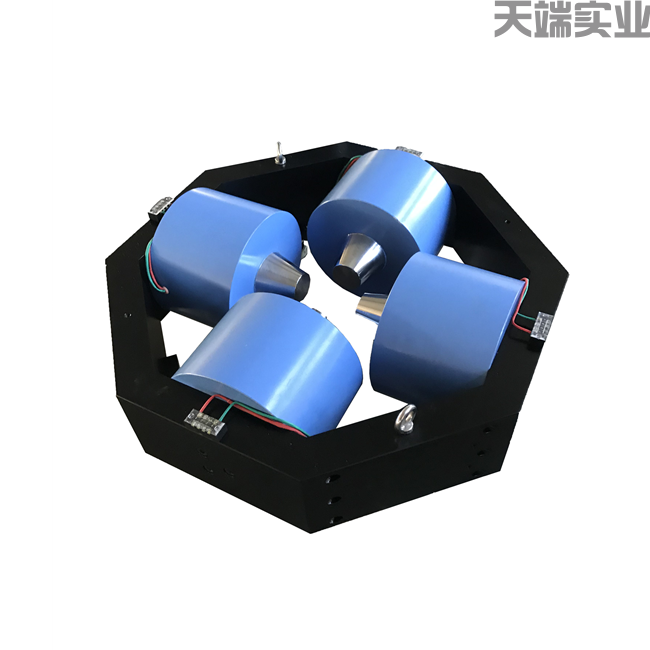

4MP-50 | 電磁鐵型號為4MP-50型,電磁鐵為四極結構,軛鐵八邊形,氣隙可調,極柱直徑50mm,磁極直徑25mm,四極在同一平面;可水平或45度角放置。 電磁鐵配四個極頭;其中兩個極頭打5mm通孔,當氣隙為25mm時,一維中心磁場Hmax≥0.25T; 電磁鐵采用自然冷卻。0.25T磁場環境下可連續工作30分鐘,線包溫升小于60℃ ; 電磁鐵單線包功率150W,雙線包串聯300W,總功率300W*2,四極各留抽頭; 重量:90Kg; | |
4MP-32 | 極柱直徑Φ32mm,極面直徑Φ32m,線包間距80mm,四極氣隙可調,可調范圍40-80mm;四極串聯使用,電流1A,磁極表面磁場300Gs。 | |
.4MP-130 | 四極徑向充磁,磁場方向?yàn)镹-N 相對,S-S 相對,工作極頭可更換;線包間隙大于300mm,極柱直徑130mm,單極頭可調整距離不低于75mm;在氣隙為40mm時,極頭表面磁場Hmax≥0.5T;水冷冷卻。 | |

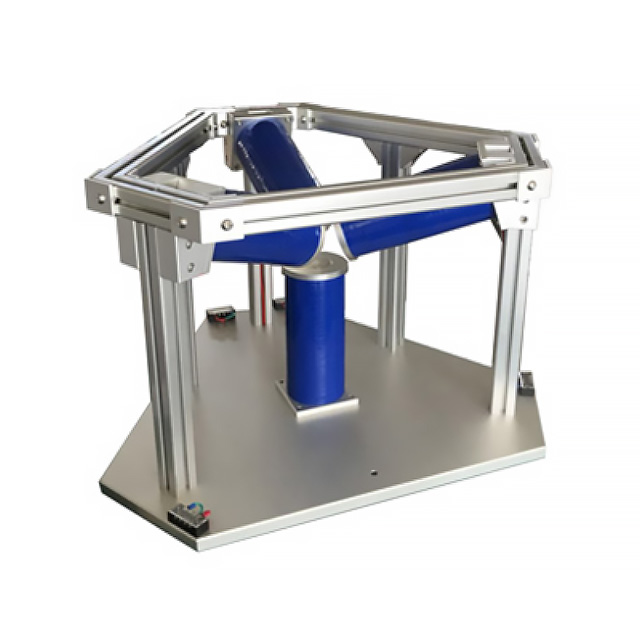

5MP-1001 | 五極電磁鐵,用于顯微鏡下,產生三維磁場,體積在150mm內,高度不超過60mm,每維磁場300Gs,短時間使用可達1000Gs。 | |
4MP-60 | 線包間距260mm,極頭直徑60mm,固定氣隙120mm,極柱直徑100mm。雙極串聯電阻6.8ohm,10A雙極供電1800Gs,梯度1.55T/m;四極供電2600Gs,a梯度4.8T/m。 | |
4MP-4020 | 極柱40*20mm,氣隙20mm ,磁場0.13T,電源3A125V; | |
