永久磁鐵

永久磁鐵是產生磁場最簡便的方法。它體積小，磁場強，磁場穩定，無需供電，是最好的節能磁場源。它可以產生均勻磁場；梯度磁場；多極磁場；輻射磁場等；我公司致力研發永久磁鐵的磁場設計制作，開發出核磁共振實驗用永久磁場、霍爾片標定標準磁場、海爾貝克陣列磁體、可調永久磁鐵等系列，更多新的應用不斷開發和擴展。

產品詳情

概述

TC系列恒定磁場永久磁鐵

型號	極面直徑（㎜）	氣隙（㎜）	磁場 （T）	均勻區 （mm）	均勻度 ΔH/H	外形尺寸	重量（Kg）
TC5010-04	50	10	0.4	Φ5*2	~10-5	1207680	5
TC5010-06	50	10	0.6	Φ5*2	~10-5	12011680	6
TC5010-11	50	10	1.1	Φ5*2	~10-5	190156150	6
TC5020-04	50	20	0.4	Φ5*2	~10-5	12012680	6
TC5020-07	50	20	0.7	Φ5*2	~10-5	190166150	6
TC10020-06	100	20	0.6	Φ6*6	~10-5	190126150	6.5
TC10020-08	100	20	0.8	Φ6*6	~10-5	270200210	6.5
TC10020-10	100	20	1.0	Φ6*6	~10-5	370280310	18
TC10030-05	100	30	0.5	Φ6*6	~10-5	210136130	20
TC10030-07	100	30	0.7	Φ6*6	~10-5	380290280	30
TC10030-011	100	30	1.1	Φ6*6	~10-5	476416380	18
TC14040-05	140	40	0.5	Φ8*5	~10-5	350250250	18
TC15020-14	150	20	1.4	Φ8*5	~10-5	586450516	18
TC200110-05	200	100	0.5	Φ12*8	~10-5	836450666	30
TC10020-12	100	20	1.2	Φ8*5	~10-5	230190240	33
TC15030-12	150	30	1.2	Φ10*8	~10-5	370270280	150

永久磁鐵案例 Product case

序號	名稱	型號	主要技術參數	產品圖片
案例1	永久磁鐵	TC5010-04	用于霍爾片標定的標準磁場。極面直徑50mm，磁場氣隙10mm，中心磁場0.4T，均勻區Φ10*10mm，均勻度0.1%
案例2	永久磁鐵	NMR10020-05	用于核磁共振實驗的高勻度恒定磁場。極面直徑100mm，磁場氣隙20mm，中心磁場0.5T，均勻區Φ85mm，均勻度510-5
案例3	永久磁鐵	NMR470120-027	極面直徑470mm，磁場氣隙120mm，中心磁場0.27T，均勻區Φ5030mm，均勻度6.510-5

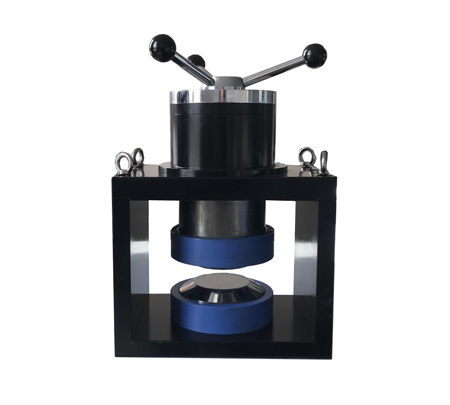

案例4	可調氣隙永久磁鐵	TCT100-09	磁場氣隙可調，當兩極距離加大時磁場減弱。以改變氣隙的方式改變磁場，結構簡單，操作簡便。極面直徑100mm，氣隙可調范圍10-100mm，磁場可調范圍0.14~0.9T。
案例5	固定氣隙可調磁場		磁場氣隙固定為20mm，依靠改變磁路的方式改變磁場，且不影響均勻區與均勻度的穩定。極面直徑70mm，0.11T~0.355T，調節步進1Gs。

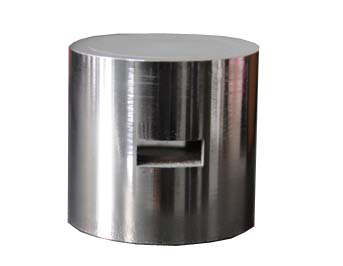

案例6	海爾貝克磁環	B型 H201	外形尺寸Φ6050mm 內徑Φ20mm 重量 1(Kg)，磁場方向?yàn)閺较颍?2個扇形磁塊，每個充磁方向不同，按Halbch環形陣列排列；中心磁場強度1.04T；在磁場中心Φ66mm范圍內均勻度軸向?yàn)?.5%，徑向?yàn)?.5%。
案例7	海爾貝克軸向腔	L型 H2009	按照海爾貝克陣列排列磁塊，使用孔徑20*20mm，長度180mm，磁場方向?yàn)檩S向方向，磁場強度0.9T。特別適用于霍爾軸向探頭的定標檢測。

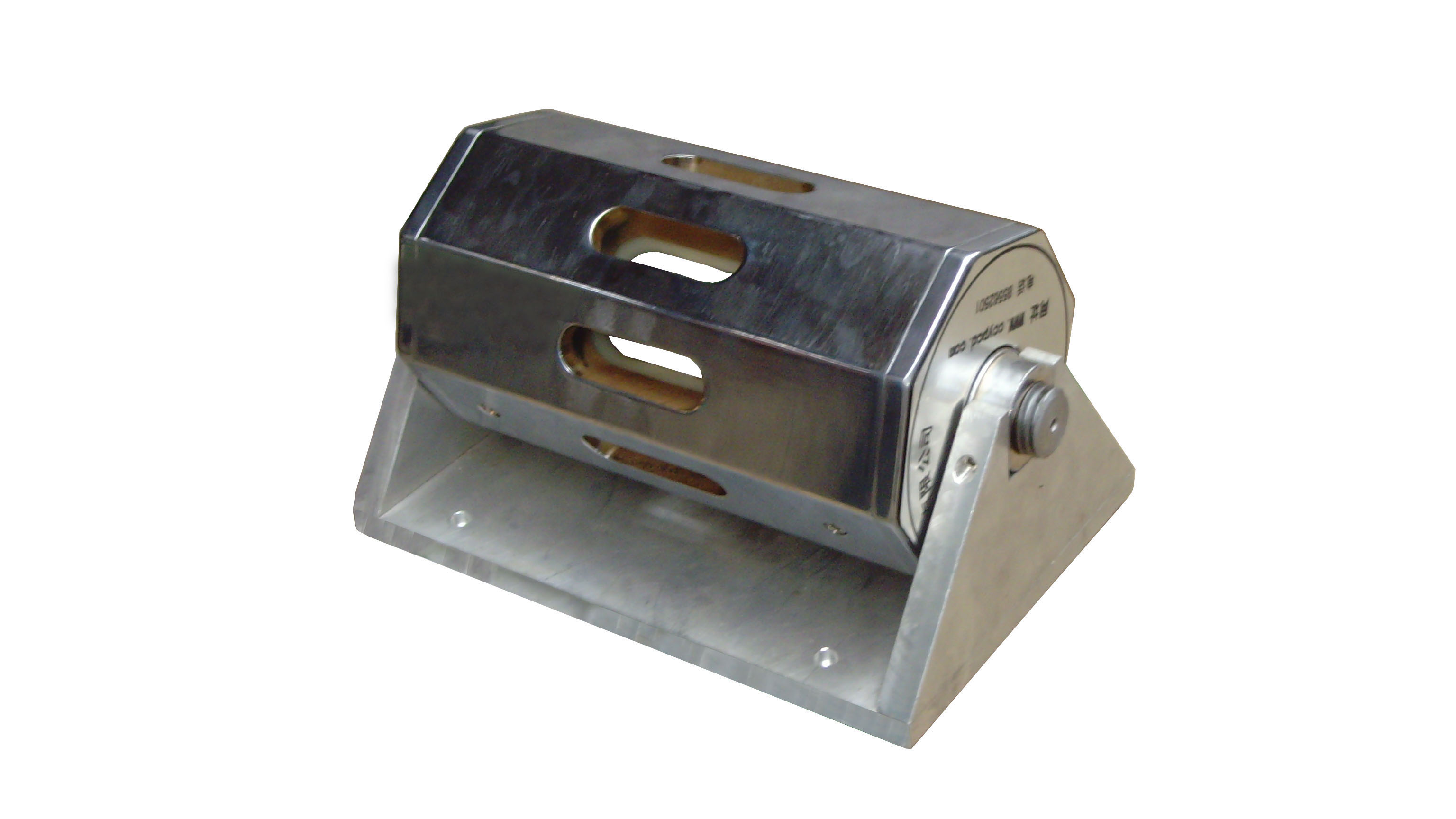

案例8	旋轉永磁體磁體		旋轉永磁鐵可以同時調整兩極的間距，磁極直徑40mm。磁場840Gs~1500Gs， 7~20mm可調。
