產品詳情
二維亥姆霍茲線圈、Helmholtz線圈、磁場線圈,均勻區體積大,使用空間開闊,操作簡便??蓪崿F(xiàn)一維、二維、三維組合磁場,可提供交、直流磁場,電流與磁場有很好的線性關系。適用于各研究所,高等院校及企業做物質磁性或檢測實驗,應用于材料、電子、生物、醫療、航空航天、化學、應用物理等各個學科,其主要用途:產生標準磁場;地球磁場的抵消與補償、地磁環境模擬、磁屏蔽效果的判定、電磁干擾模擬實驗、霍爾探頭和各種磁強計的定標、生物磁場的研究及物質磁特性的研究。
二維亥姆霍茲線圈、Helmholtz線圈、磁場線圈

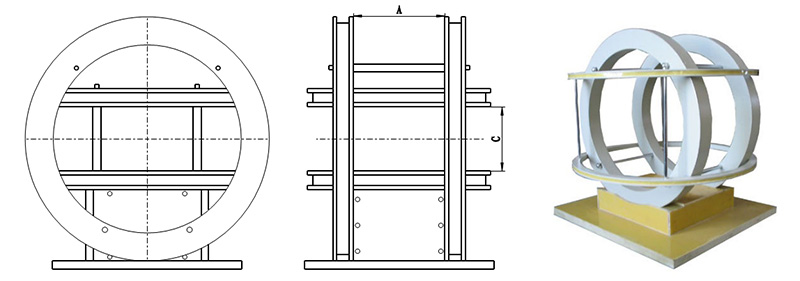

二維亥姆霍茲線圈、Helmholtz線圈、磁場線圈特點:磁場空間開闊,一般磁場方向為X軸向和Z軸向,每維可同步或不同步磁場。適用于產生標準磁場、霍爾探頭和各種磁強計的定標、生物磁場的研究及物質磁特性的研究。
案例展示
型號 | 主要技術參數 | 產品圖片 |

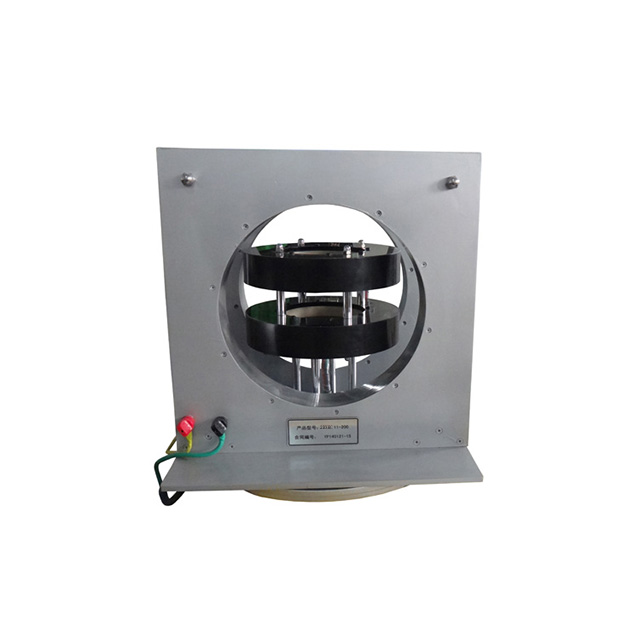

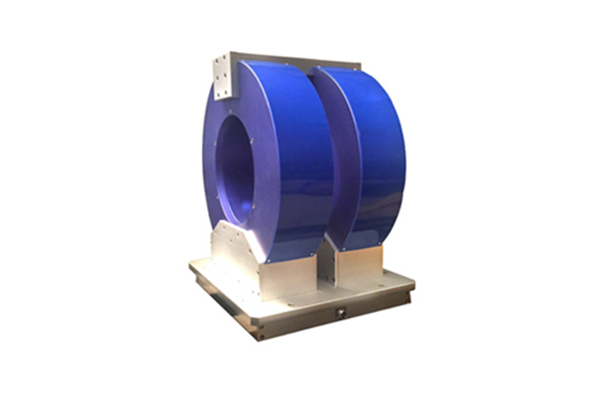

二維MC20-100 | 磁場方向X軸、Z軸相互正交,X軸最高磁場強度100Gs,Z軸最高磁場1Gs。最小平均直徑400mm,均勻區球體Φ55mm,均勻度0.1%,X軸電源功率350W。 | |

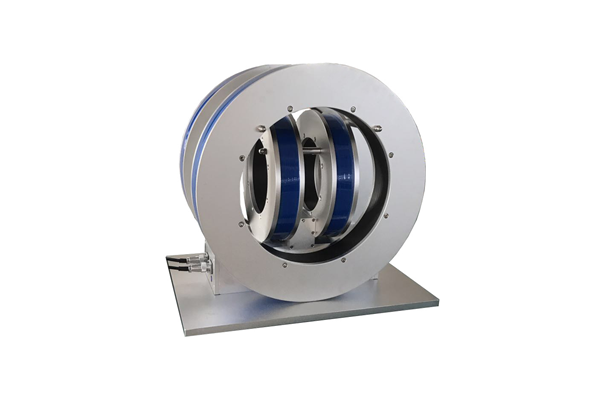

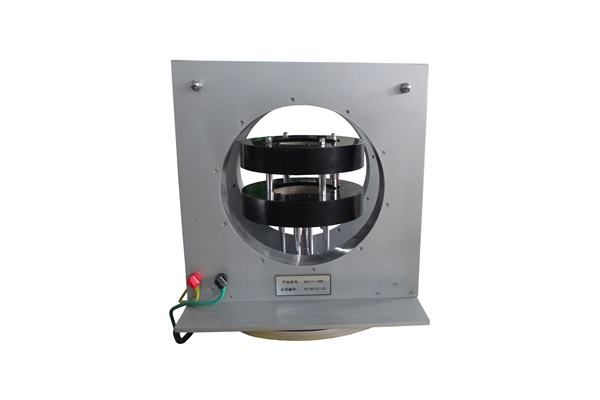

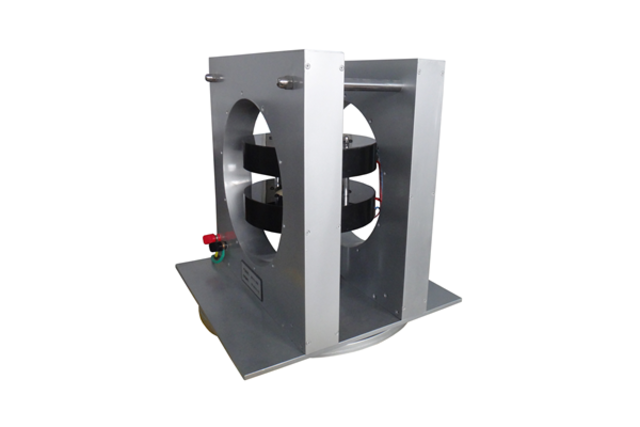

二維MC11-240 | 磁場方向X軸、Z軸相互正交,X軸水平磁場可旋轉,X軸最高磁場強度240Gs,Z軸最高磁場240Gs。最小平均直徑220mm,均勻區球體Φ30mm,均勻度0.1%,Z軸電源功率800W,X軸2800W。 | |

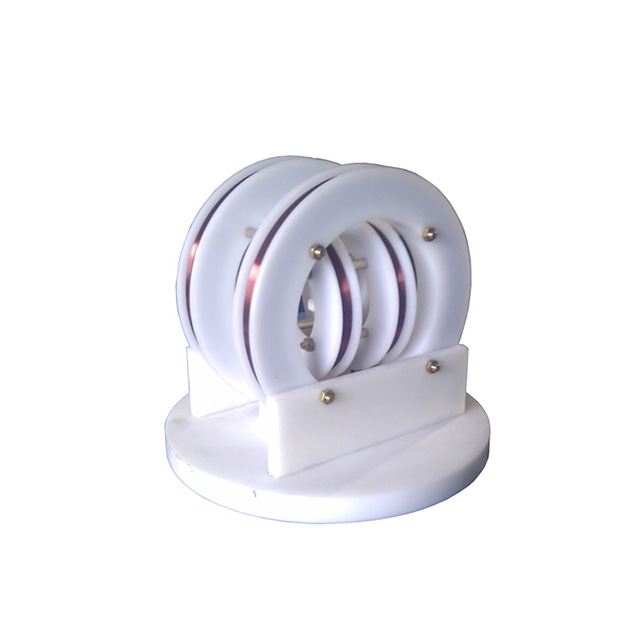

二維MC6-20 | 磁場方向X軸、Y軸相互正交,X軸最高磁場強度20Gs,Y軸最高磁場20Gs。最小平均直徑120mm,均勻區球體Φ30mm,均勻度1%,X軸功率15W,Y軸30W。 | |

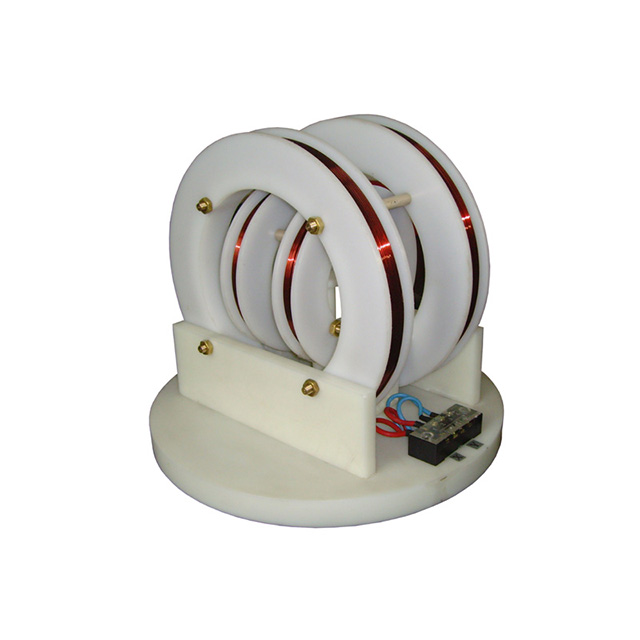

二維MC20-200 | 磁場方向X軸、Y軸相互正交,X軸最高磁場強度200Gs,Y軸最高磁場200Gs。最小平均直徑200mm,均勻區球體Φ30mm,均勻度0.1%,X軸功率180W,Y軸700W。 | |
亥姆霍茲線圈規格參數
型號 Model | 半徑Radius(mm) | 中心磁場 Center magneticfield (Gs) | 均勻度 Uniformity % | 均勻區球體直徑Homogeneity sphere diameter(mm) | 每維功率范圍Each dimension power range(W) | 一維重量 The One dimensionalweight (Kg) | 三維重量 The three dimensionalweight (Kg) |
|
MC30-50 | 300 | 50 | 5 | 200 | 420 | 55 |
|
1 | 150 |
MC30-10 | 300 | 10 | 0.5 | 100 | 90-120 | 12 | 38 |
0.1 | 90 |
MC30-2 | 300 | 2 | 0.05 | 60 | 18~32 | 3.5 | 11 |
0.01 | 40 |
MC25-1000 | 250 | 1000 | 5 | 160 | 5000 | 500 |
|
1 | 125 |
MC25-500 | 250 | 500 | 0.5 | 100 | 2500 | 250 |
|
0.1 | 75 |
MC25-300 | 250 | 300 | 0.05 | 50 | 1600 | 150 |
|
0.01 | 33 |
MC25-100 | 250 | 100 | 5 | 160 | 600 | 50 |
|
1 | 125 |
MC25-50 | 250 | 50 | 0.5 | 100 | 300~620 | 30 | 138 |
0.1 | 75 |
MC25-10 | 250 | 10 | 0.05 | 50 | 60~110 | 8 | 32 |
0.01 | 33 |
MC25-2 | 250 | 2 | 5 | 160 | 12~18 | 4 | 14 |
1 | 125 |
MC20-500 | 200 | 500 | 0.5 | 80 | 2000 | 160 |
|
0.1 | 60 |
MC20-300 | 200 | 300 | 0.05 | 40 | 1000 | 96 |
|
0.01 | 26 |
MC20-100 | 200 | 100 | 5 | 130 | 350 | 32 |
|
1 | 100 |
MC20-50 | 200 | 50 | 0.5 | 80 | 200~520 | 16 | 54 |
0.1 | 60 |
MC20-10 | 200 | 10 | 0.05 | 40 | 40~65 | 8 | 28 |
0.01 | 26 |
MC20-5 | 200 | 5 | 1 | 100 | 20~32 | 6 | 22 |
0.1 | 60 |
MC20-2 | 200 | 2 | 1 | 100 | 8~10 | 4 | 15 |
0.1 | 60 |
MC15-300 | 150 | 300 | 5 | 100 | 660 | 54 |
|
1 | 75 |
MC15-100 | 150 | 100 | 0.5 | 60 | 220 | 18 |
|
0.1 | 45 |
MC15-50 | 150 | 50 | 0.05 | 30 | 110~330 | 12 | 38 |
0.01 | 20 |
MC15-10 | 150 | 10 | 1 | 75 | 21~42 | 6 | 24 |
0.1 | 45 |
MC10-200 | 100 | 200 | 5 | 66 | 200 | 19 |
|
1 | 50 |
MC10-100 | 100 | 100 | 0.5 | 40 | 100 | 15 |
|
0.1 | 30 |
MC10-50 | 100 | 50 | 0.05 | 20 | 50~180 | 9 | 20 |
0.01 | 10 |
MC10-10 | 100 | 10 | 1 | 50 | 10~24 | 3.5 | 13 |
0.1 | 30 |
MC7-100 | 70 | 100 | 5 | 45 | 50 | 7 |
|
1 | 35 |
MC7-50 | 70 | 50 | 0.5 | 28 | 24~120 | 5 | 17 |
0.1 | 21 |
MC7-10 | 70 | 10 | 0.05 | 14 | 5~24 | 2 | 8 |
0.01 | 9.3 |
