地磁模擬補償屏蔽系統系統由三維Helmholtz線圈、磁場檢測裝置、測控裝置組成,可屏蔽環境磁場與交流磁場,實現0磁場環境和模擬地磁強度等功能
首頁 > 產品展示 > 亥姆霍茲線圈
地磁模擬補償屏蔽系統系統由三維Helmholtz線圈、磁場檢測裝置、測控裝置組成,可屏蔽環境磁場與交流磁場,實現0磁場環境和模擬地磁強度等功能

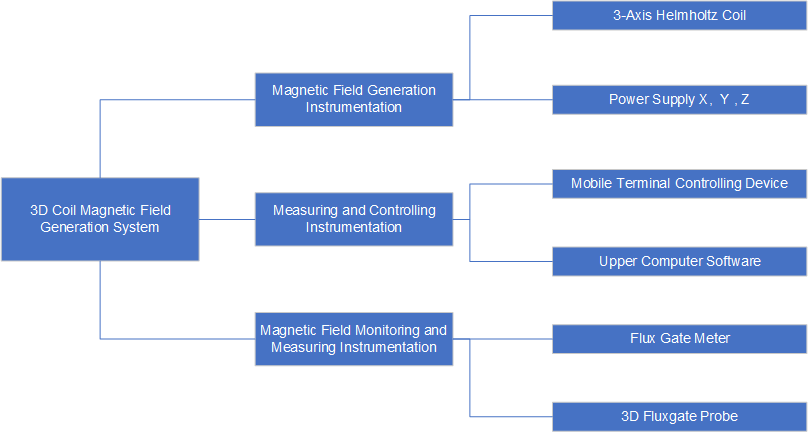

地磁模擬補償屏蔽系統系統由三維Helmholtz線圈、磁場檢測裝置、測控裝置組成,如下圖所示。
磁場發生裝置由一臺3HLF120-2型三維亥姆霍茲線圈和三臺TD0140型高精度直流勵磁電源與磁場屏蔽筒構成(根據客戶要求設計)。三維亥姆霍茲線圈的每軸線圈組由兩個直徑相同且平行的圓形線圈組成,每軸線圈組之間相互正交。線圈采用無磁材料作為主體框架,其他連接部件采用POM、PMMA和純銅等無磁材質。每軸線圈組的兩個線圈串聯,最終與其對應的電源連接,通過控制電源輸出的電流以改變每軸的磁場強度,從而生成對應方向的磁場分量Bx、By、Bz。
磁場檢測裝置由磁通門計和三維磁通門探頭組成,放置于線圈均勻區內的三維磁通門探頭是采用線圈感應原理制成的磁場檢測傳感器,采用三維高精度磁通門探頭,分辨率可達0.1nT,磁通門計為三維磁通門探頭提供穩定的工作電壓,同時采集探頭輸出的電壓信號,經過放大濾波、AD采集后轉換為磁場信號顯示于液晶屏幕上,并可通過通訊串口將實時磁場信息上傳至上位機軟件。
測控裝置包含移動終端控制設備及上位機軟件。上位機軟件通過通訊串口與三臺高精度直流勵磁電源通訊,可通過控制指令設置各臺電源輸出電流值,同時上位機軟件通過串口與磁通門計通訊,可解析指令讀取當前磁場值。由此,可形成磁場設置-磁場檢測-磁場調整的控制閉環,通過PID算法準確控制線圈內部磁場強度。
產品概述
· 3HLF120-05型方形Helmholtz線圈,適用于產生低弱三維磁場,地球磁場的仿真,弱磁場的主動屏蔽等應用;
· 線圈為圓形結構,擁有更高的結構強度;
· 可以產生三維磁場,三維磁場分量Bx、By、Bz獨立可控;
· 鋁合金框架,線圈采用無氧銅漆包線繞制;
性能參數
參數 項目 | X軸線圈組 | Y軸線圈組 | Z軸線圈組 | ||
磁場強度 | 5000nT±5nT | ||||
B/I系數 | 5500nT±5nT/A | ||||
磁場分辨率 | 0.05nT±10% | ||||
電流 | 1A | ||||
等效邊長 | 2570mm | 2485mm | 2400mm | ||
使用間距 | 1345mm | 1296mm | 1250mm | ||
直流電阻@20℃ | 7? | 6.1? | 5.9? | ||
重量 | 195Kg |
均勻性
均勻區尺寸 | 均勻性 |
500*500*500mm | 1% (不考慮地磁環環境因素) |

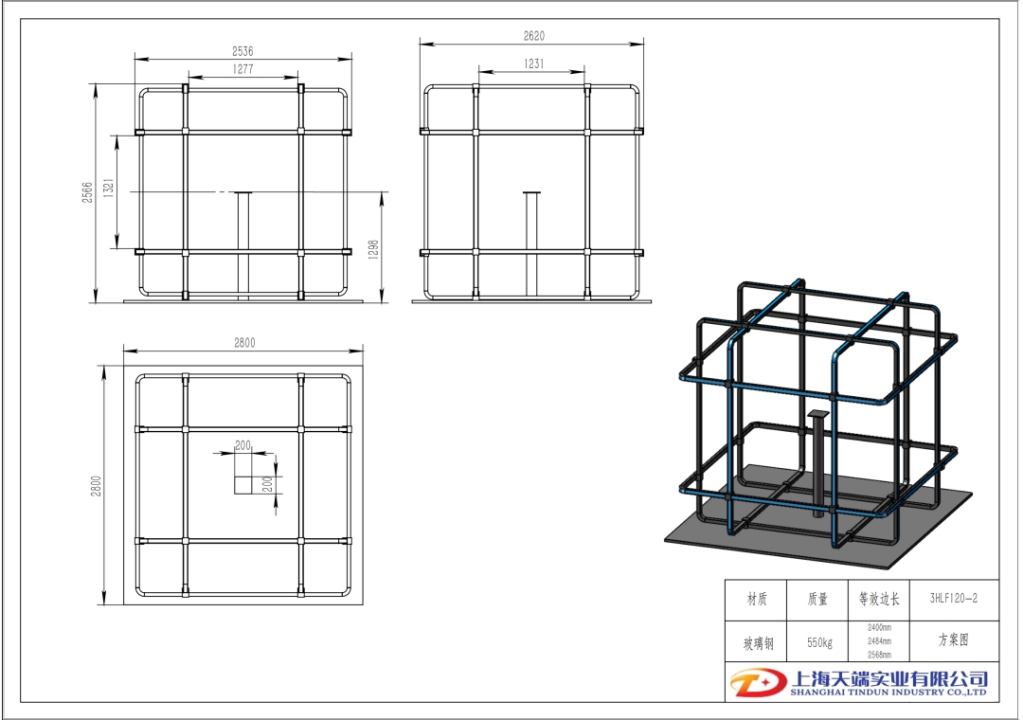

圖紙與尺寸
產品概述
運行于PC機的控制軟件,由控制和采集功能組成;
主要用于根據采集回路的實時磁場值和控制計算機發送的外部信號,控制電源電流,驅動線圈產生指定大小的磁場強度或主動屏蔽地磁場。
系統工作原理
上位機控制軟件由控制部分與采集部分組成。采集部分負責由CH-330F磁通門計讀取當前的磁場測量值,并以曲線的形式顯示在界面上;控制部分負責計算產生指定磁場所需的電流值,并將電流指令輸出至相應電源。
軟件采用PID閉環控制方式對線圈中心均勻區磁場進行控制,輸入端為用戶設定的磁場值,軟件根據此設定值,由PID算法換算出相對應的控制電流值,輸出至電源;線圈產生的磁場隨著控制電流的變化而發生變化,CH-330F磁通門計將變化后的反饋磁場值發送給上位機,軟件根據磁場的設定值與實際值的差值進行不斷地調節,直至誤差在允許的范圍內。

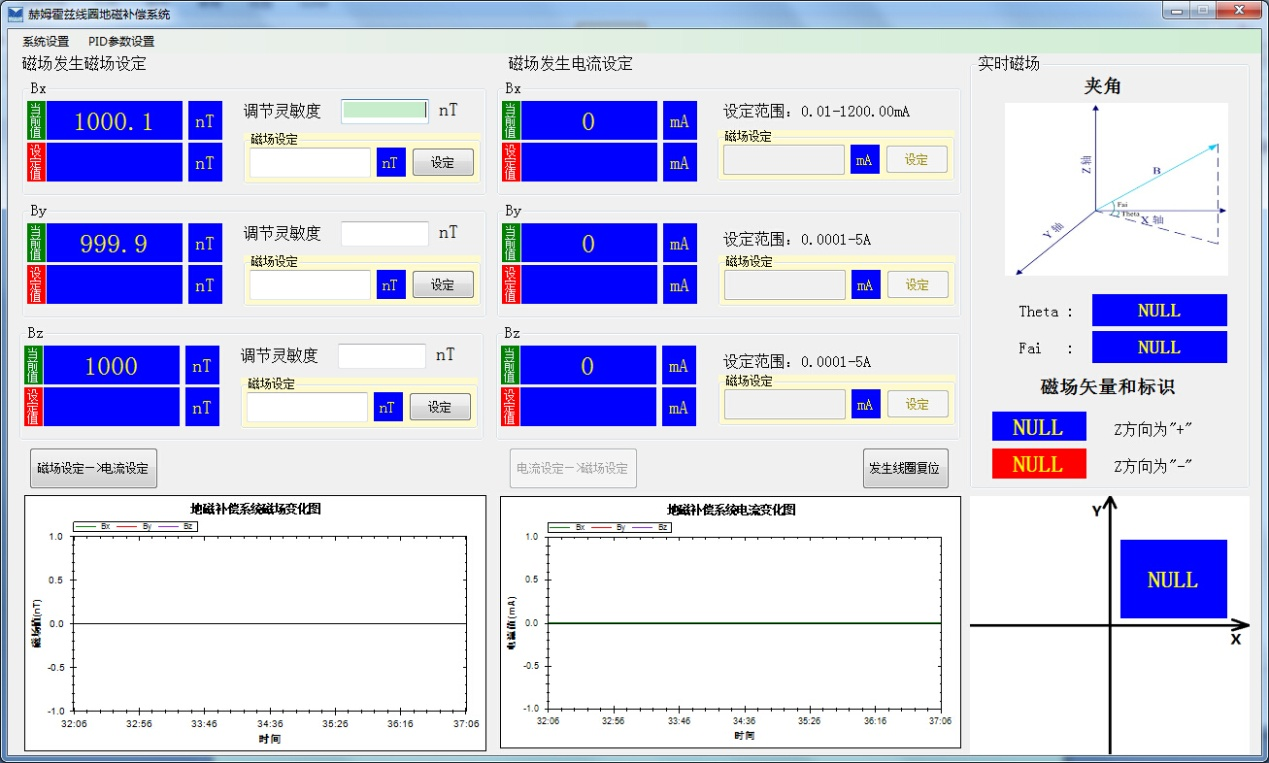

軟件界面
