磁場強度500Gs三維亥姆霍茲線圈方案

作者:上海天端 發布時間:2024-07-18 09:32:40點擊:

根據客戶需求,設計三維亥姆霍茲線圈方案

三維亥姆霍茲線圈規格

· 3HMHZ10-500型三維Helmholtz線圈,X、Y、Z三軸磁場方向;

· X軸等效直徑200mm,Y軸等效直徑380mm,Z軸等效直徑610mm;

· 無磁不銹鋼、鋁合金框架;

三維亥姆霍茲線圈參數

參數/線圈組

X軸線圈

Y軸線圈

Z軸線圈

冷態電阻±5%

0.931 ohm

0.736 ohm

0.963 ohm

熱態電阻@80℃±5%

1.21 ohm

0.96 ohm

1.25 ohm

電感±5%

25 mH

44.3 mH

102.6 mH

最大瞬間電流@2min

37 A

78 A

109 A

最大瞬間磁場@2min±10%

500 Gs

500 Gs

500 Gs

長時間電流@1h

30 A

64 A

90 A

長時間磁場@1h±10%

405 Gs

405 Gs

405 Gs

均勻區@1%±0.2%均勻度

Sφ50 mm

Sφ95 mm

Sφ150 mm

均勻區@0.1%±0.02%均勻度

Sφ28 mm

Sφ52 mm

Sφ85 mm

均勻區@0.5%±0.04%均勻度

Sφ40 mm

Sφ75 mm

Sφ120 mm

冷卻方式

· 循環水冷卻;

尺寸及質量

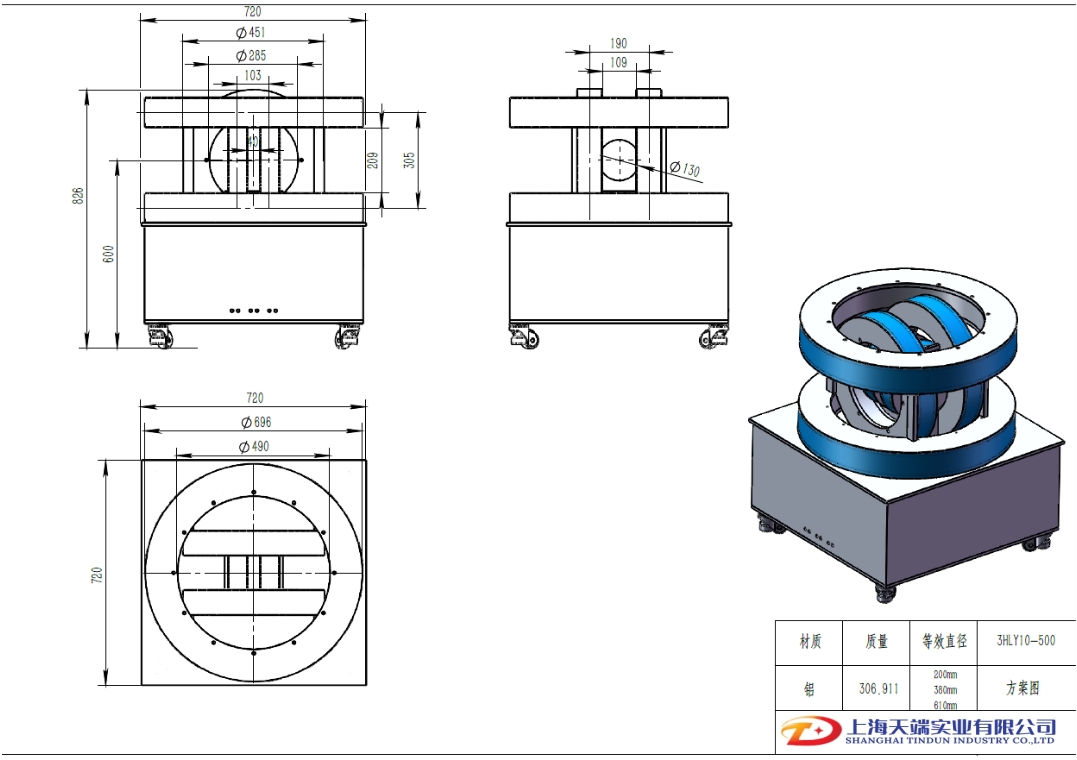

 · 外形尺寸見圖

 · 整體重量約307Kg
