三維圓形亥姆赫茲線圈與梯度線圈復合線圈方案設計案例

作者:上海天端 發(fā)布時間:2024-07-17 18:54:18點擊:

三維圓形亥姆赫茲線圈與梯度線圈復合線圈產品說明

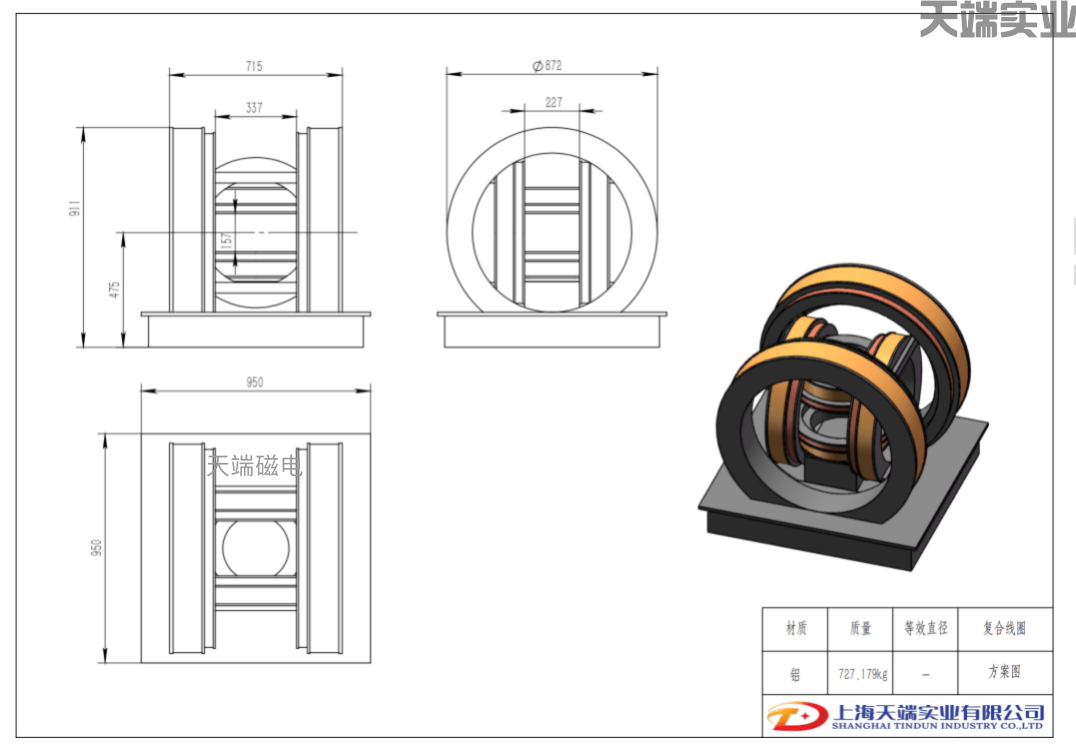

三維H-M組合線圈為圓形Helmholtz-Maxwell組合線圈,用于生成均勻磁場和梯度場;本結構是三維Helmholtz線圈,X軸、Y軸和Z軸復合Maxwell梯度線圈;可以產生三維磁場,三維磁場分量Bx、By、Bz獨立可控。





三維圓形亥姆赫茲線圈與梯度線圈復合線圈性能參數


Z軸H線圈

Y軸H線圈

X軸H線圈

Z軸M線圈

Y軸M線圈

X軸M線圈

磁場強度(Gs)

50

50

50

0.1T/m

0.1T/m

0.1T/m

B/I系數(Gs/A)

5

5

5

-

-

-

持續(xù)使用電流(A)

10

10

10

10

10

10

等效直徑(mm)

400

550

780

340

545

780

等效間距(mm)

200

275

390

300

390

567

冷態(tài)電阻Ω)

1.4

2.6

5.1

3.8

13

4.1

電感(mH)

45

140

260

150

1300

750

安匝數(A)

1220

1680

2380

4000

8400

17400

直流功率(W)

180

350

700

1000

1700

5000



機械參數

操作空間157mm*227mm*337mm

總質量730kg
