矩形電磁鐵產品規格

· SG-280型矩型電磁鐵，立式座放，磁場方向水平；

· 配極面厚度50mm、40mm、30mm、20mm、10mm各一對，

實現氣隙20mm/40mm/60mm /80mm/100mm可調；

· 極面截面250mm*120mm；

· 磁極中心軸線高度1200mm，高度可微調。

矩形電磁鐵電氣參數

· 線圈冷態直流電阻4.2Ω；

· 線圈絕緣電阻優于100MΩ；

冷卻方式

· 自然冷卻；

尺寸及質量

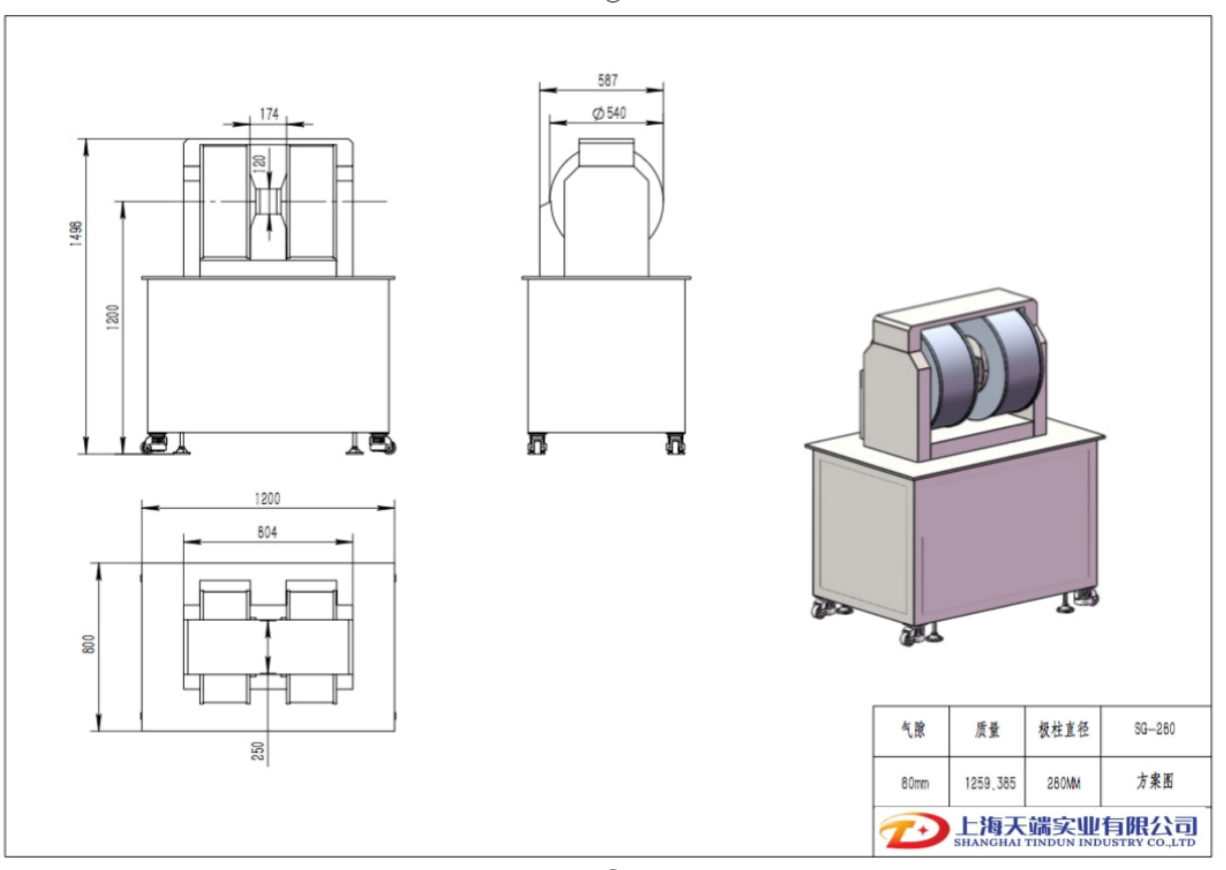

· 外形尺寸見圖；

· 整體重量約1250Kg；

矩形電磁鐵磁場參數

· 氣隙80mm時，中心磁場優于0.8T@50A；（配置電源功率50A260V）

· 氣隙80mm時，中心磁場區域200mm*70mm*80mm均勻度優于10%
