萬向磁源-華南理工大學

作者:上海天端 發布時間:2024-07-25 11:44:20點擊:

萬向磁源產品說明

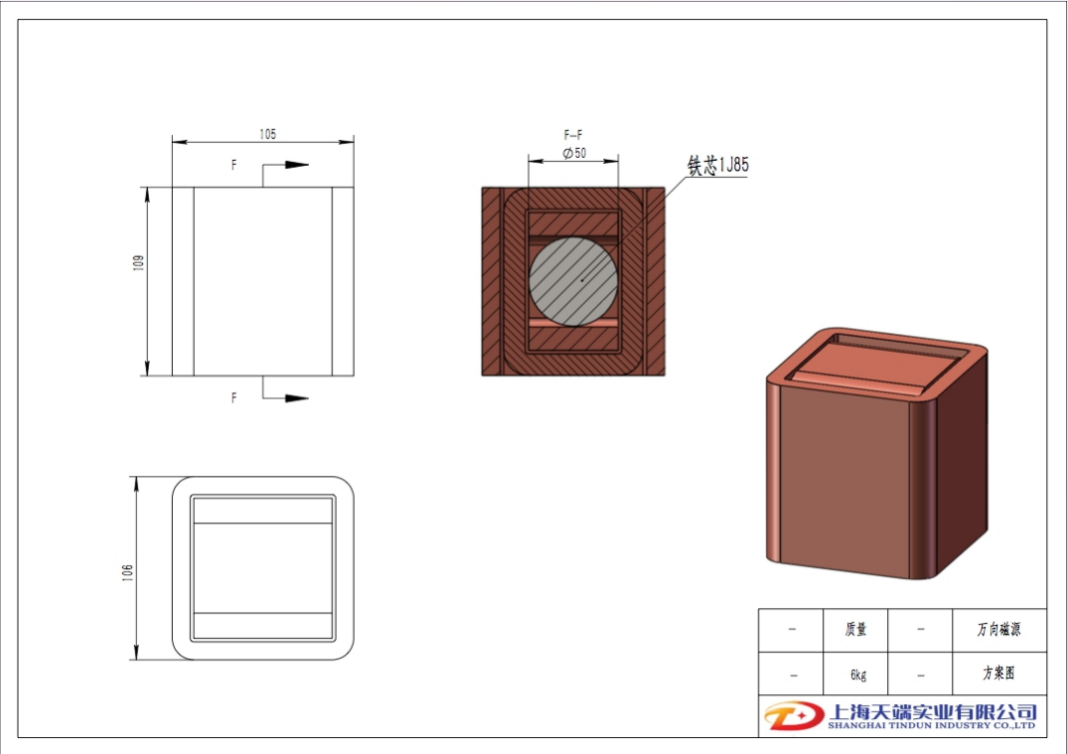

萬向磁源可在其外部產生空間內產生強度可控、矢量方向可控的梯度磁場,是一種帶有鐵芯的三維線圈結構。中心鐵芯使用φ100mm軟磁金屬,材料為1J85;外圍X、Y、Z三個方向分別緊密繞制一組激勵線圈,X、Y、Z軸線圈由內至外布置,繞制形狀為矩形。

萬向磁源電氣參數

線圈軸

X軸

Y軸

Z軸

電阻

6.5Ω

9.5Ω

電流

10A

10A

10A

最大功率

650W

850W

1200W

萬向磁源磁場參數

距離

10mm

25mm

50mm

100mm

150mm

200mm

磁場強度

25mT

15mT

10mT

5mT

2mT

1mT

梯度

0.5T/m

0.46T/m

0.2T/m

0.05T/m

0.02T/m

0.01T/m

萬向磁源機械參數

包絡尺寸182*184*178mm

總質量9kg

鐵芯直徑100mm
