根據用戶北京大學需求設計制造方案如下

三維平面電磁鐵產品規格

· 5MPS63-25型三維平面電磁鐵，X、Y方向磁場由2對正交的磁極產生，Z軸由一組同軸線圈產生；

· 每軸對應的兩個線圈正接產生均勻磁場，反接產生梯度磁場；

· 磁場空間范圍63mm*63mm；

· 鐵芯由硅鋼片制成，有效減少渦流效應，適用于交流磁場和直流磁場，線圈采用環氧樹脂澆注工藝加工；

三維平面電磁鐵電氣參數

· 單個線圈冷態直流電阻0.026Ω；

· 線圈絕緣電阻優于10MΩ；

冷卻方式

· 自然冷卻；

尺寸及質量

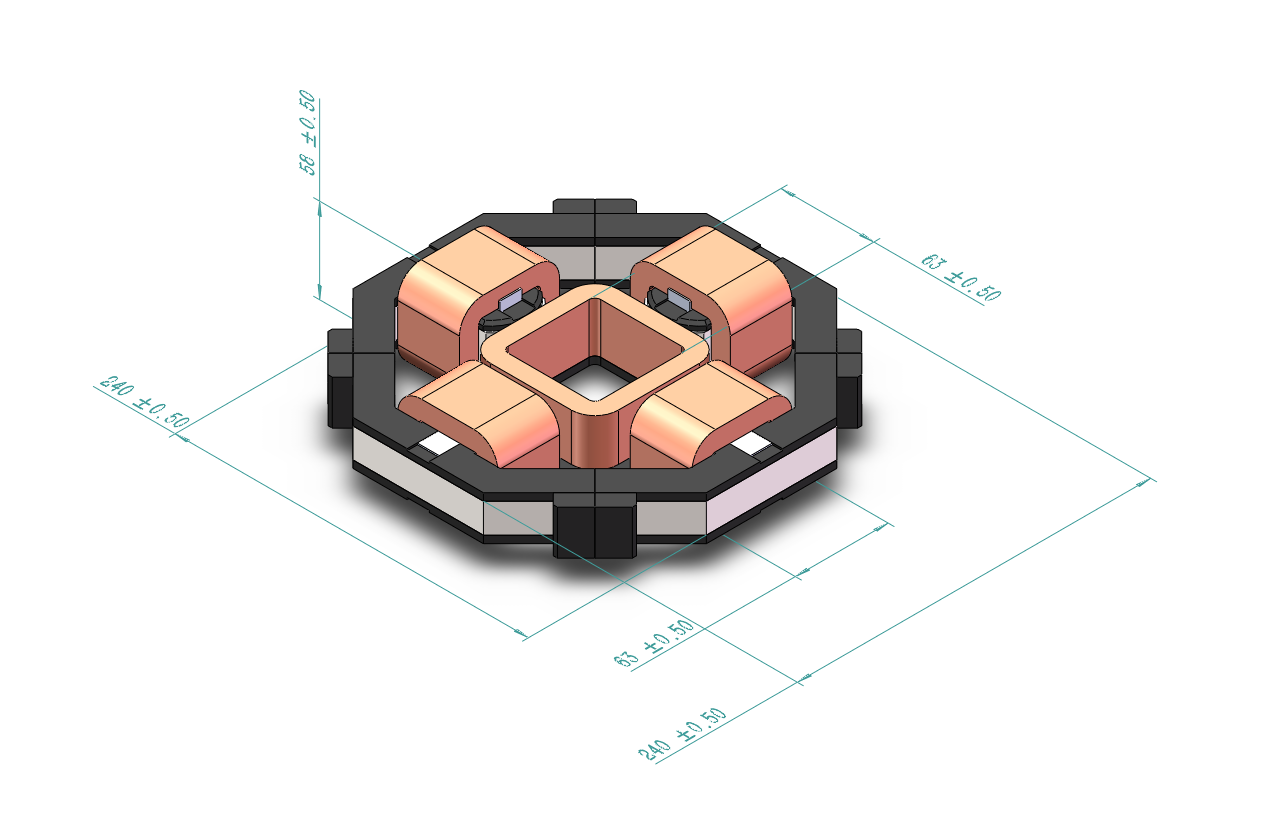

· 外形尺寸見圖

· 整體重量約8.5Kg；

三維平面電磁鐵磁場參數

· 均勻磁場：中心磁場強度優于25mT@10Hz，使用頻率范圍0-200Hz；

· 產生均勻磁場時20mm*20mm空間均勻性優于20%；

· 梯度磁場：X、Y軸線圈反接梯度優于0.7T/m，Z軸線圈反接梯度優于0.1T/m
