根據中國科學院大學實際使用磁場要求、設計并制造電磁鐵參數如下；

電磁鐵產品規格

· WD380水冷型電磁鐵，立式座放，磁場方向垂直；

· 固定氣隙150mm可調；

· 極柱直徑380mm收縮至極面200mm；

WD380電磁鐵電氣參數

· 線圈冷態直流電阻2.7Ω；

· 線圈絕緣電阻優于100MΩ；

· 勵磁電源功率85A300V

WD380電磁鐵冷卻方式

· 冷水冷卻（制冷量14.8KW）；

· 過溫自動斷電；

尺寸及質量

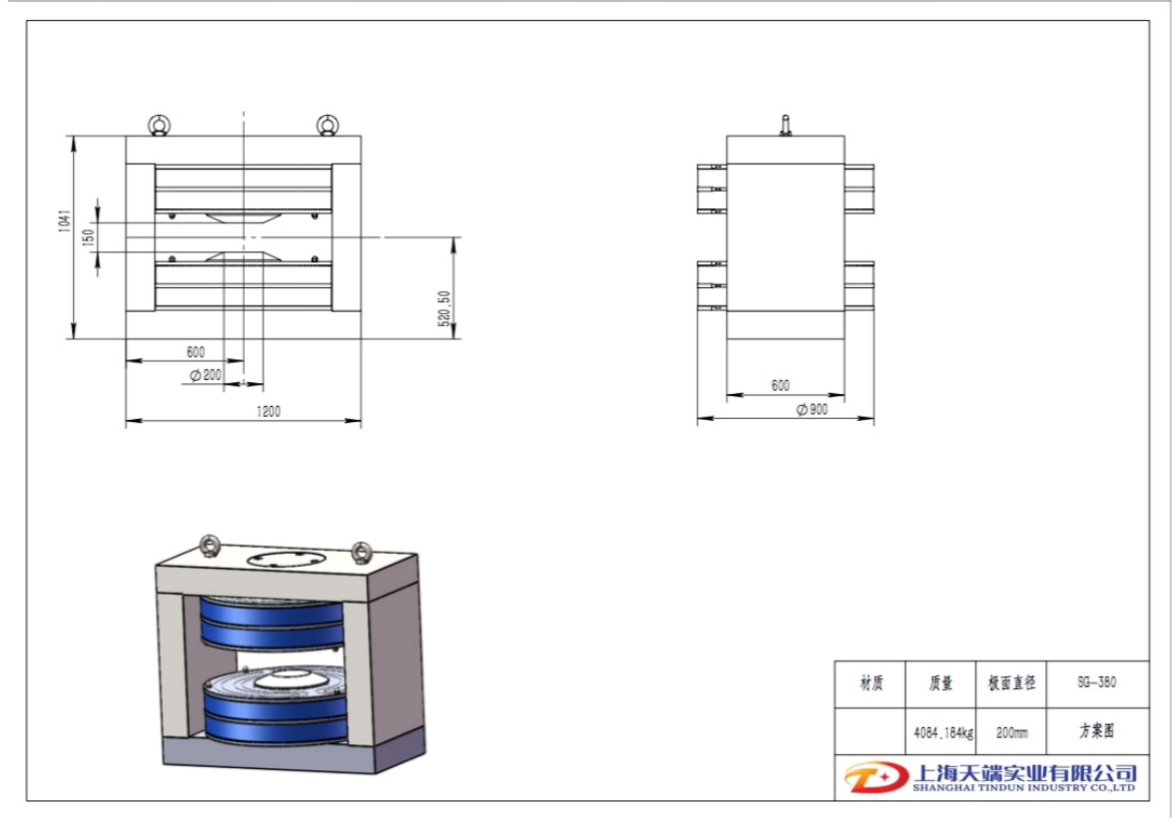

· 尺寸見下圖；

· 整體重量約4084Kg；

WD380電磁鐵磁場參數

· 中心磁場優于1.0T@25kW， 持續工作時間0.5h；
