三維交直流亥姆霍茲線圈中國藥科大學案例

作者:上海天端 發布時間:2024-08-16 12:15:56點擊:

根據中國藥科大學客戶磁場需求,設計制造如下三維亥姆霍茲線圈方案

產品規格

·3HLY13-200型三維亥姆霍茲線圈,X、Y方向產生旋轉磁場,Z軸由一組單線圈產生梯度磁場;

· XY軸頻率0-3Hz、磁場強度200Gs、Z軸185Gs;

· Y軸等效直徑260mm、X軸等效直徑420mm

電氣參數

· Y軸冷態電阻0.25Ω X軸冷態電阻0.37Ω;

· 線圈絕緣電阻優于10MΩ;

冷卻方式

· 自然冷卻;

尺寸及質量

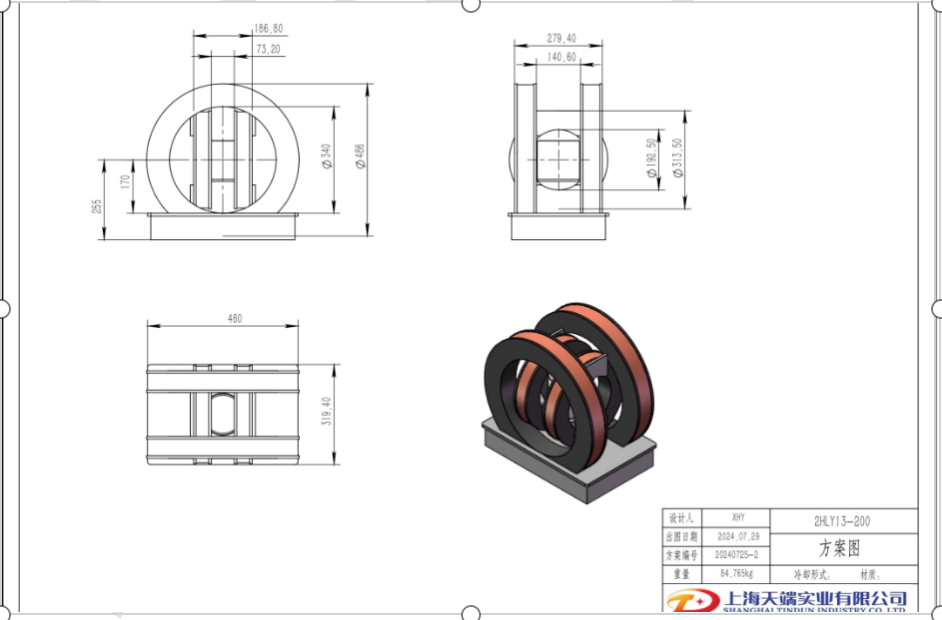

· 外形尺寸見圖

· 整體重量約8.5Kg;

工作時間

· 頻率3hz時,XY軸磁場強度140Gs可持續1小時、200Gs時10分鐘;
