三維Helmholtz線圈屏蔽筒磁場發生系統、合肥國家實驗室案例

作者:上海天端 發布時間:2024-08-19 13:04:14點擊:

根據合肥國家實驗室客戶超高穩定度磁場需求,設計并制造三維Helmholtz線圈屏蔽筒磁場發生系統,簡單資料如下

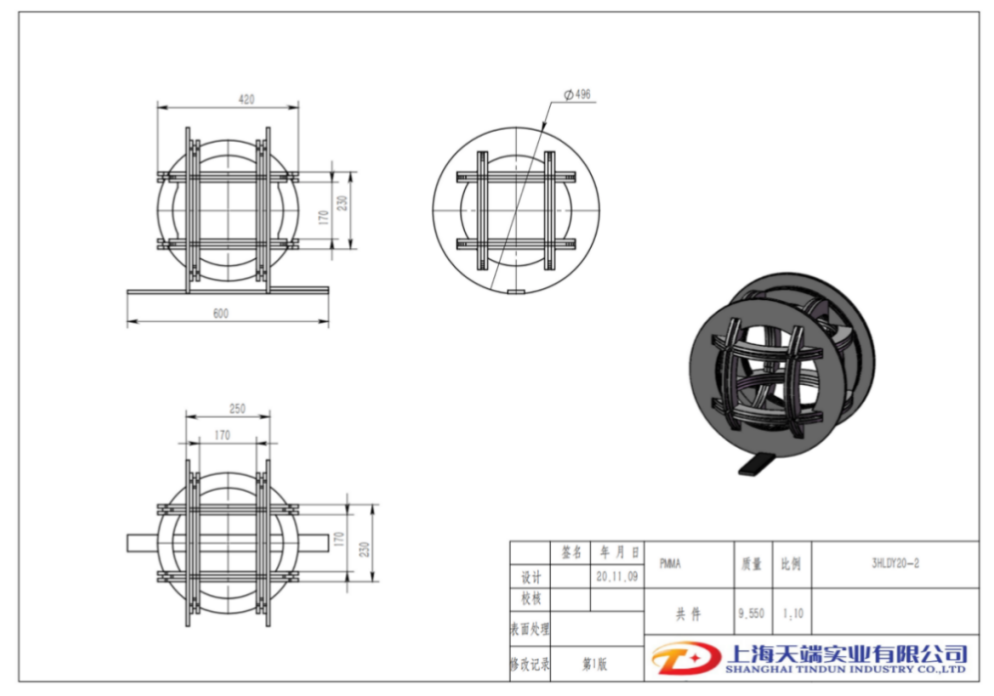

三維Helmholtz線圈

產品概述

· 3HLY20-1型圓形Helmholtz線圈,適用于產生低弱三維磁場,地球磁場的仿真,弱磁場的主動屏蔽等應用;

· 線圈為圓形結構,擁有更高的結構強度;

· 可以產生三維磁場,三維磁場分量Bx、By、Bz獨立可控;

· 鋁合金框架,線圈采用無氧銅漆包線繞制;

· 樣品平臺直徑80mm中心往下80mm至25mm可調

性能參數

參數

項目

X軸線圈組

Y軸線圈組

Z軸線圈組

磁場強度

100μT±1μT

B/I系數

100μT±1μt/A

磁場分辨率
(使用TD01836電源)

1nT±10%

電流

1A

等效直徑

400MM

整體外徑

496mm

直流電阻@20℃

6.6Ω

重量

10Kg

均勻性


均勻區尺寸

均勻性

Φ110mm球體

1%

Φ60mm球體

0.1%

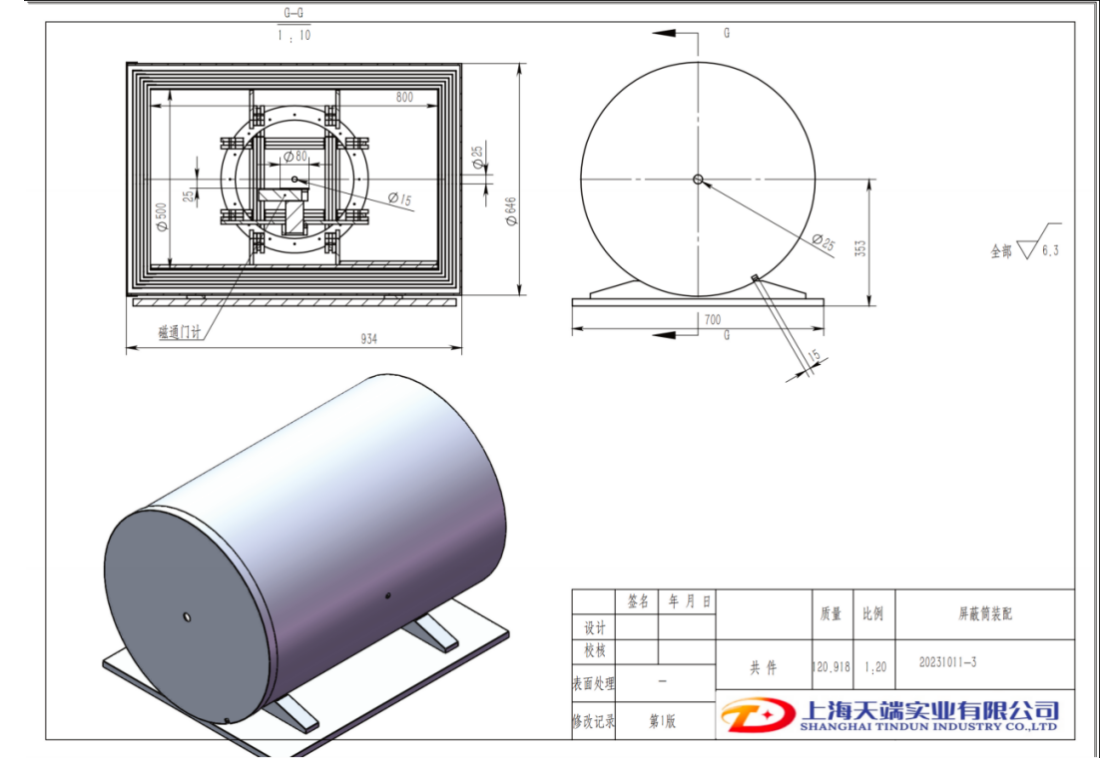

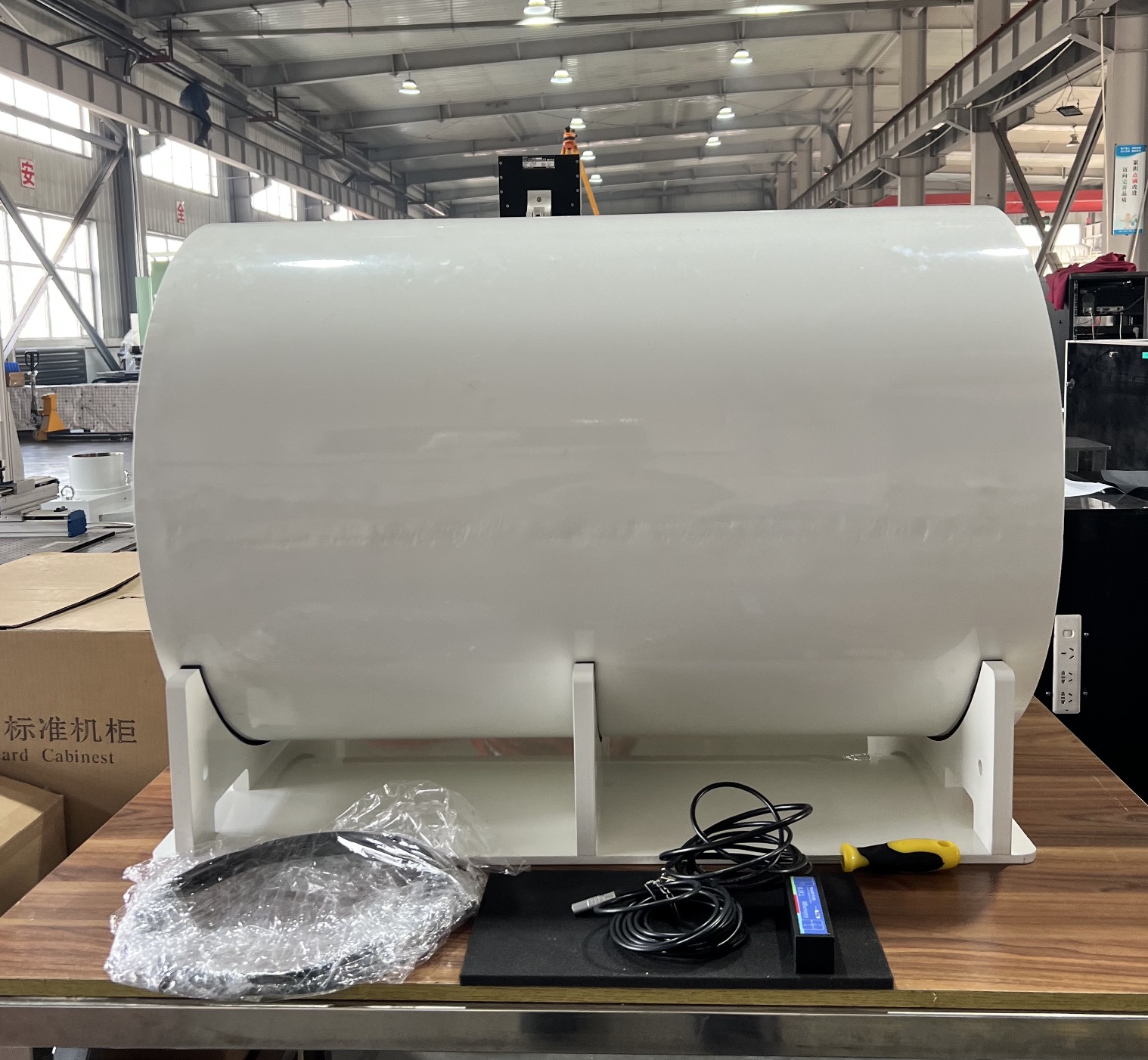

屏蔽筒

產品規格

·  GYPBT-W5080-5型屏蔽筒,水平方向放置;

·  無磁鋁合金底座,移動推車;

·  配備屏蔽筒消磁器、消磁電纜;

結構

·  屏蔽筒七層結構,五層高導磁坡莫合金,內外鋁層;

·  端部整體開蓋,端蓋中心留Φ15mm測量,端蓋邊緣留15mm數據線口;

·  兩側各開通孔15mm、正筒蓋開通孔25mm、后筒蓋開通孔5mm

尺寸及質量

·  屏蔽筒內徑500mm,外徑約600mm;

·  屏蔽筒筒深800mm,總長約950mm

·  整體重量約260Kg;

磁場參數(單位Gs)

·  屏蔽筒內均勻區剩磁小于等于1nT;
