一、振動樣品磁強計VSM-60主要功能：

可用于材料研究和開發、質量控制及產品檢測，完成對磁性材料的基本磁性 能的測量和分析?？蓽y量磁性材料的基本磁性能(如磁化曲線，磁滯回線，退磁 曲線),得到相應的各種磁學參數(如飽和磁化強度，剩余磁化強度，矯頑力， 最大磁能積，磁導率(包括初始磁導率)等),可測量顆粒、片狀、塊狀等磁性 材料。

二、振動樣品磁強計VSM-60主要技術指標

1 、 測量磁矩范圍：10?3emu—300emu (靈敏度：3×10?emu)

2、 相對精度(量程3emu時):優于±1%

3、 重復性(量程3emu時):優于±1%

4、 穩定性(量程3emu時):連續4小時工作優于1%

5 、 磁極間距固定為35mm, 極面直徑為60mm

6 、 磁場強度：電磁鐵提供0—0.5T之間(靈敏度0.1mT)

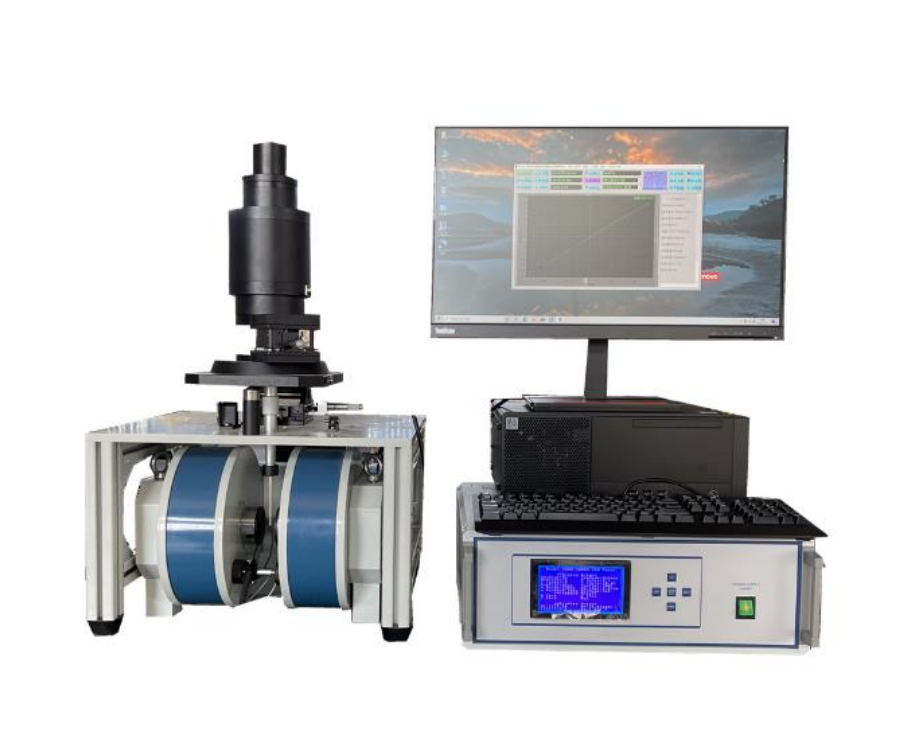

三、振動樣品磁強計VSM-60 的組成：

1、WD-60 型電磁鐵

2、磁矩測量單元（包括鎖相放大器、特斯拉計、振動源）

3、振動頭、振動架、樣品室、探測線圈

4、品牌計算機

5、測量軟件

四、振動樣品磁強計VSM-60主要儀器說明

1、電磁鐵：

A、電磁鐵為單軛固定氣隙電磁鐵臥式座放，磁場在水平方向，固定氣隙 為 35mm，極面直徑Φ60mm，磁場最高值優于 0.5T；電磁鐵為自然冷卻結構。

2、振動樣品磁強計TD-VSM60磁矩測量單元

（1）磁矩量程分 300emu、150emu、80emu、40emu、30emu、15emu、 8emu、4emu、3emu、1.5emu、800memu、400memu、300memu、150memu、 80memu 、40memu 、30memu 和 15memu（即 0.015emu）共 18 檔，液晶 屏顯示，最高靈敏度優于 1×10-3emu；當磁矩量程為 3emu 時，測量磁矩的相 對精度和重復性均優于±1%，預熱半小時，連續 4 小時工作的穩定性優于 1%。

（2）磁場量程最高 2.0T，最高分辯率 0.1mT，相對精度優于±1％。

（3）振動源輸出頻率 180Hz,頻率穩定度優于 10-5，輸出功率大于 50W。

（4）電源為可調式高穩定度穩流直流電源，功率為 1KW。在穩流狀態時， 穩流輸出電流能在額定范圍內連續可調。

3、 振動系統

1、包括振動桿、機械振動頭、支架、樣品室及探測線圈。 B、生產單位：上海天端實業有限公司

4、 工作電腦

A、配置

（1）處理器：R74800U 主頻 1.8GHz

（2）內存容量：16GB DDR4

（3）硬盤容量：512GB SSD

（4）屏幕尺寸：14.0 英寸

（5）操作系統：Windows 10

五、振動樣品磁強計VSM-60測量系統軟件

A、系統軟件型號為 JDAW2000C&D 型，可直接設置系統參數，直觀顯示數 據；

B、原始數據文件后綴為 13D，直接存儲于計算機之中，方便后續處理， 可以使用 Excel 和 Origin 直接對數據進行處理；

C、測量的多種曲線和特性參數即可在微機屏幕上顯示，軟件可對數據進 行任意選取，局部放大，平移，可對曲線進行平滑處理，也可在激光 打印機上輸出打?。贿€可由其它通用繪圖軟件上進行處理。

D、可自動測量磁化曲線， 磁滯回線，快速 MH 回線，及背底曲線；在已知 退磁因子和樣品密度的情況下，能將 VSM 的開路樣品磁特性曲線自動 轉化為物質本身（即閉路樣品）磁性測量曲線

E、軟件可同時算出國際單位制和高斯單位制下的曲線參數（飽和磁矩/ 飽和磁化強度/比飽和磁化強度，剩余磁矩/剩余磁化強度，矯頑力， 內稟矯頑力，矩形系數，最大磁能積，回線面積）；
