GM300硅鋼片鐵損儀簡易操作使用指引

作者:上海天端 發布時間:2024-08-05 09:16:10點擊:

鐵損磁感測量?jī)x是取向/無取向硅鋼性能鐵損、磁感應強度、損耗曲線、磁滯回線測試儀器,下面簡單解答使用GM300鐵損儀的操作步聚

硅鋼片鐵損測試儀、磁感測量?jī)x使用介紹硅鋼片鐵損測試儀、磁感測量?jī)x使用介紹









工具/原料

  • GM300鐵損儀主機
  • 標準閉路3092磁導計
  • U形壓鐵
  • 開路測試探頭
  • 測試標準尺寸(30*300mm)樣品


方法/步驟

1

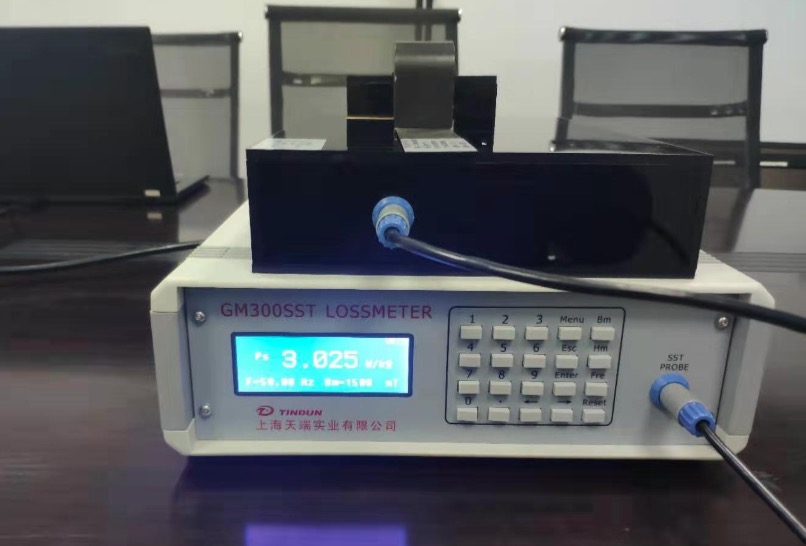

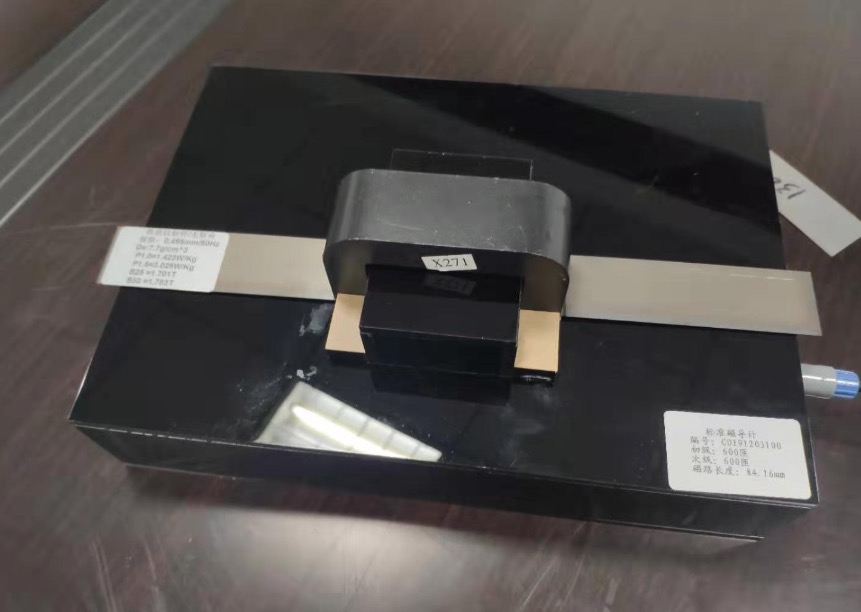

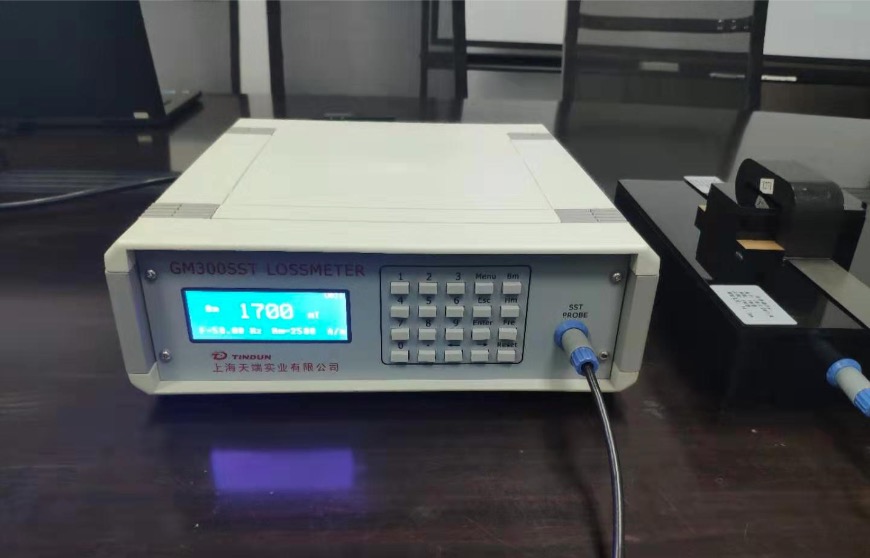

1、將GM300主機鏈接3092磁導計,接通電源,將測試硅鋼片樣品(寬度30mm 長度大于92mm)放入磁導計內,并用U形壓鐵壓置硅鋼片上。

硅鋼片鐵損測試儀、磁感測量?jī)x使用介紹


2

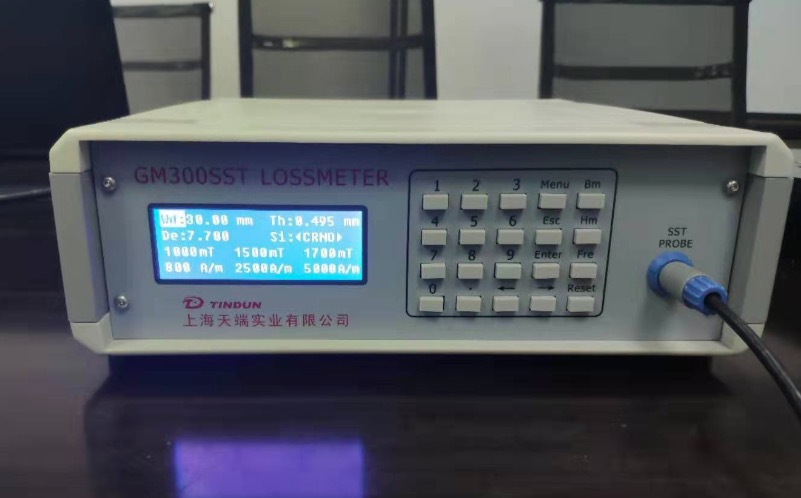

2、按GM300鐵損儀面板上Menu鍵,進入測試樣品參數設置界面;

Wd:樣品寬度  Th:樣品厚度 De:樣品密度 Si:樣品種類(CRNO:無取向、CRGO:取向)設置完成后按Reset返回測試主界面。

硅鋼片鐵損測試儀、磁感測量?jī)x使用介紹


3

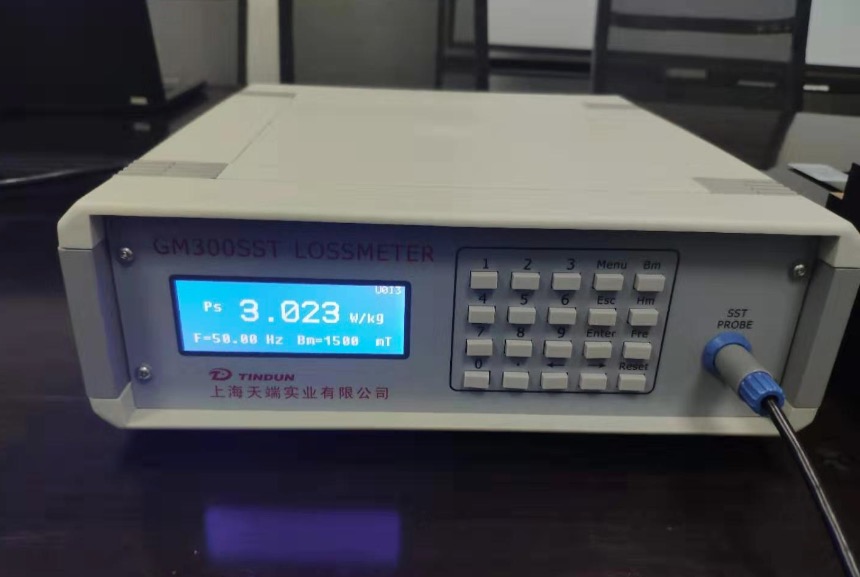

3、在測試主界面當中,按GM300鐵損儀面板按鍵Bm,可測試硅鋼片鐵損值,按左右方向箭可測試不同Bm下的鐵損值。

硅鋼片鐵損測試儀、磁感測量?jī)x使用介紹


4

4、在測試主界面當中,按GM300鐵損儀面板按鍵Hm,可測試硅鋼片磁感應強度,按左右方向箭可測試不同磁場強度下的磁感應強度。

硅鋼片鐵損測試儀、磁感測量?jī)x使用介紹


5

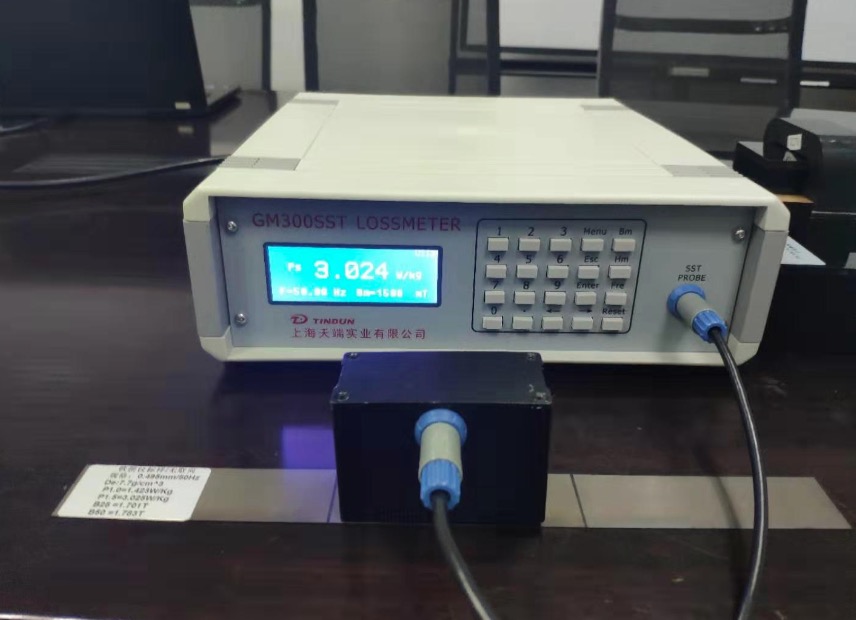

5、如測試樣品不規則,或無法取得標準尺寸硅鋼片,將開路傳感器連接鐵損儀主機,設置測試樣片厚度即可測試其鐵損值。

硅鋼片鐵損測試儀、磁感測量?jī)x使用介紹


6

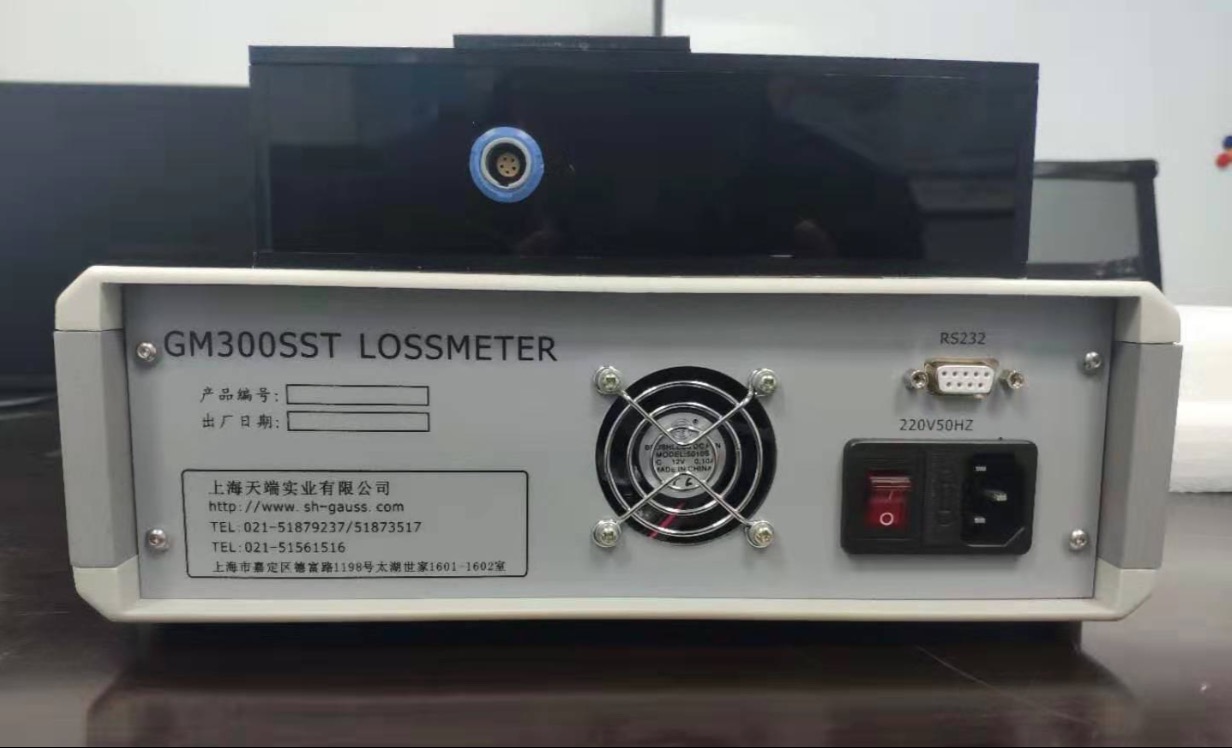

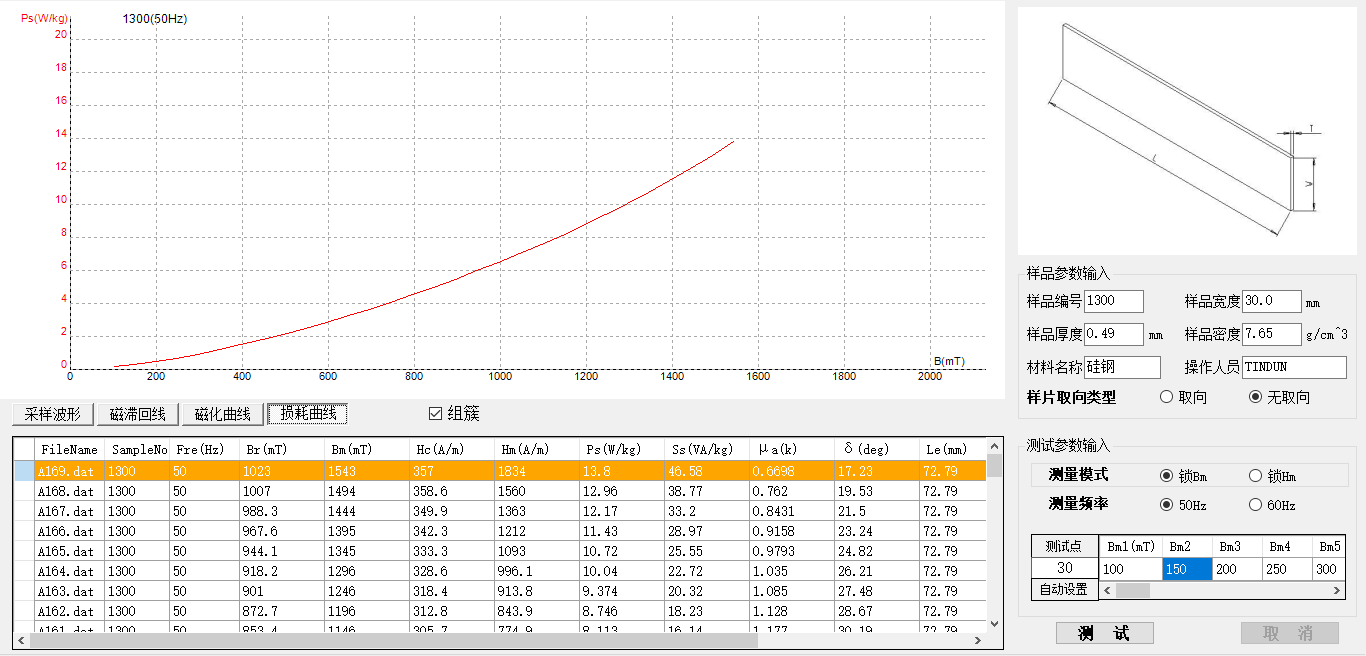

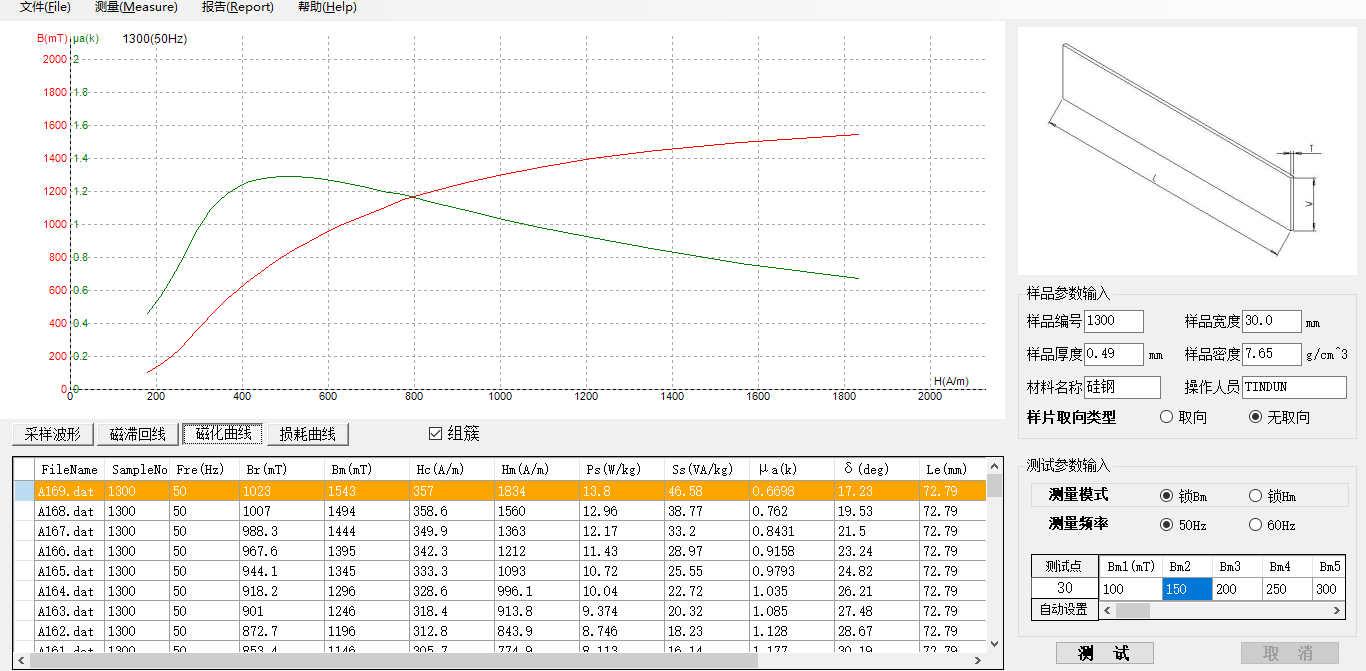

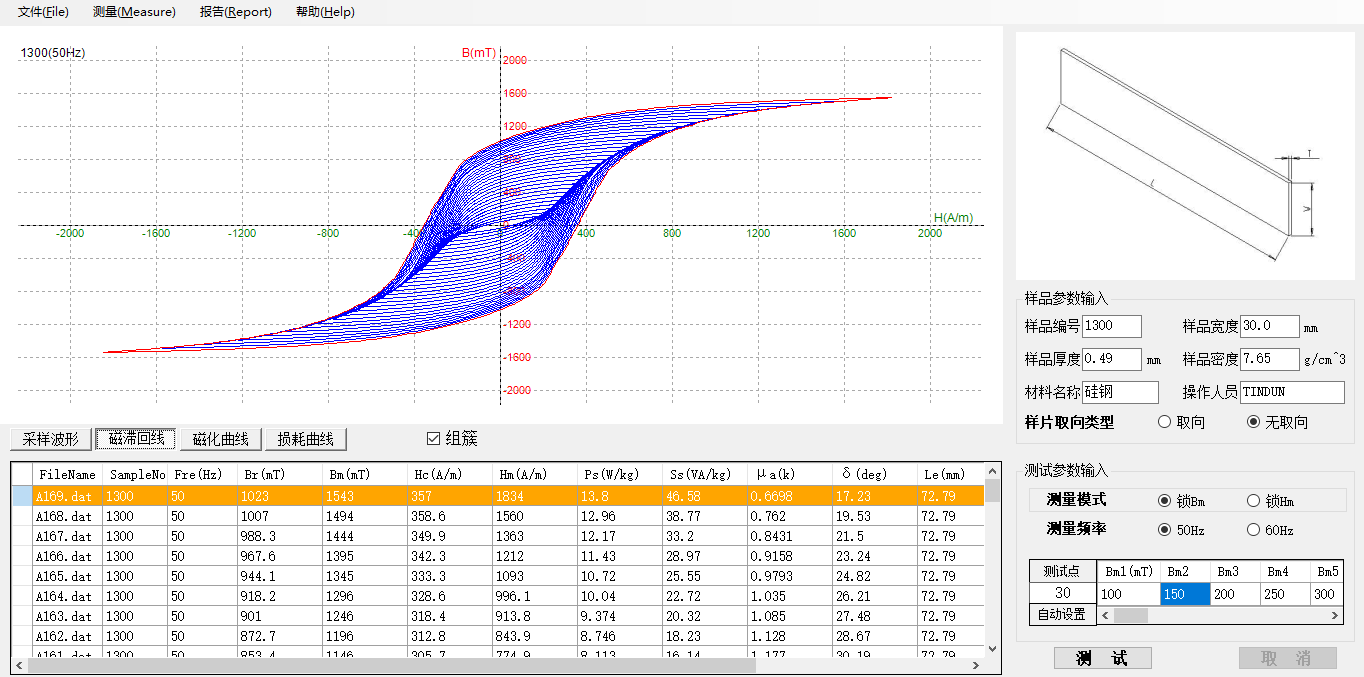

6、使用232數據線連接電腦,安裝GM300測試軟件,可以進行B-H磁滯回線、u-H磁導率曲線和Ps-B損耗曲線的準確測量。

硅鋼片鐵損測試儀、磁感測量?jī)x使用介紹GM300單片硅鋼鐵損測試儀操作使用指引(圖10)

GM300單片硅鋼鐵損測試儀操作使用指引(圖9)

產品鏈接:GM300sst硅鋼片鐵損測試儀
