根據客戶需求在顯微鏡觀察樣品施加三維磁場，XY軸為100Gs、Z軸50Gs，天端磁電設計并制造如下電磁鐵，方案如下：

 五級電磁鐵

產品規格

· TD5-100型五電磁鐵，可產生X/Y/Z三方向磁場；

· XYZ三方向磁場獨立控制；

電氣參數

· 線圈冷態直流電阻1.8Ω、1.8Ω、0.4Ω；

· 線圈絕緣電阻優于10MΩ；

磁場參數

· XY軸磁場優于100Gs

· Z軸磁場優于50Gs

冷卻方式

· 自然冷確；100Gs@10min

尺寸及質量

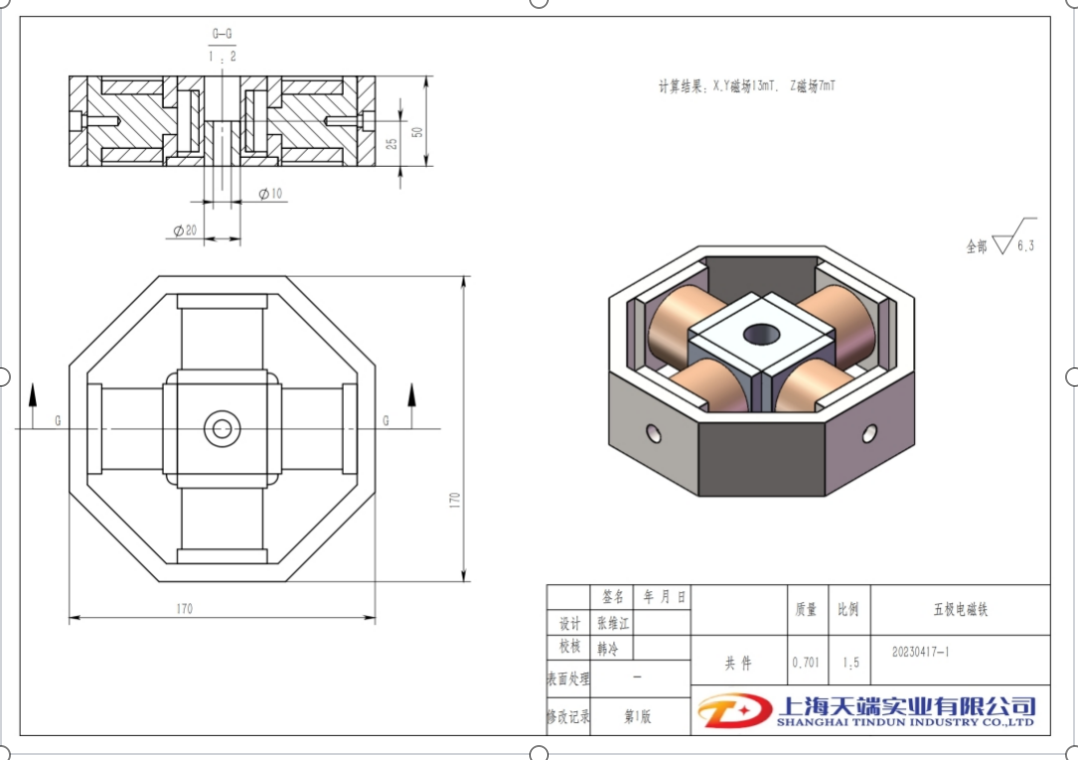

· 外形尺寸見圖；

· 整體重量約8Kg；
