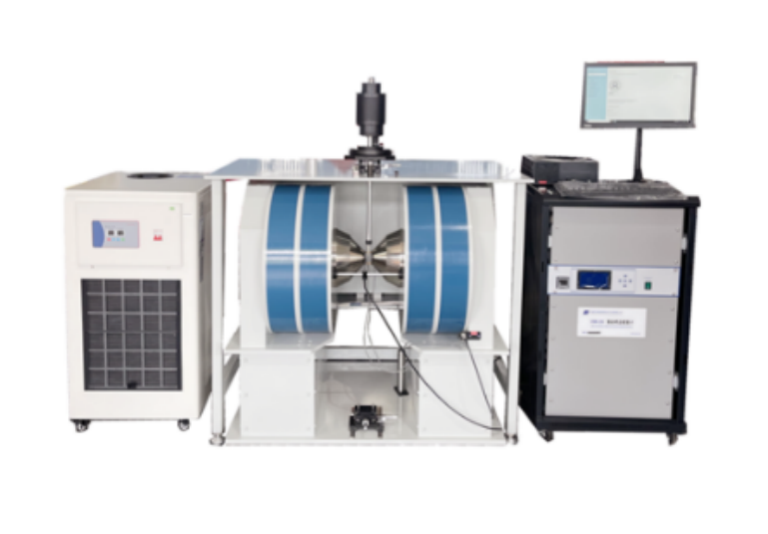

TD-VSM220高低溫振動樣品磁強計,陸軍裝甲兵學院案例

作者:上海天端 發布時間:2024-08-29 11:53:15點擊:

根據客戶需求,上海天端制造TD-VSM400高低溫振動樣品磁強計,技術指標如下






一、主要功能:

1、可用于材料研究和開發、質量控制及產品檢測,完成對磁性材料的基本磁性能的測量和分析??蓽y量磁性材料的基本磁性能(如磁化曲線,磁滯回線,退磁曲線,升溫曲線、升/降溫曲線、降溫曲線、設定溫度下的磁化曲線、設定溫度下的磁滯回線等),得到相應的各種磁學參數(如飽和磁化強度,剩余磁化強度,矯頑力,最大磁能積,居里溫度,磁導率(包括初始磁導率)等);可測量粉末、顆粒、片狀、塊狀等磁性材料。

2、可原位測量磁性材料從室溫至800度以及室溫至液氮溫區磁性能隨溫度的變化曲線。



二、主要技術指標

1、 測量磁矩范圍:10-3emu—300emu(靈敏度:5×10-5emu)   2、 相對精度(量程3emu時):優于±1%   3、 重復性(量程3emu時):優于±1%   4、 穩定性(量程3emu時):連續工作4小時穩定性優于±1%   5、 溫度范圍:室溫到液氮溫區以及室溫到800℃

   6、 磁極間距固定為35mm,極面直徑為60mm   7、 磁場強度:最大磁場強度±2.0T

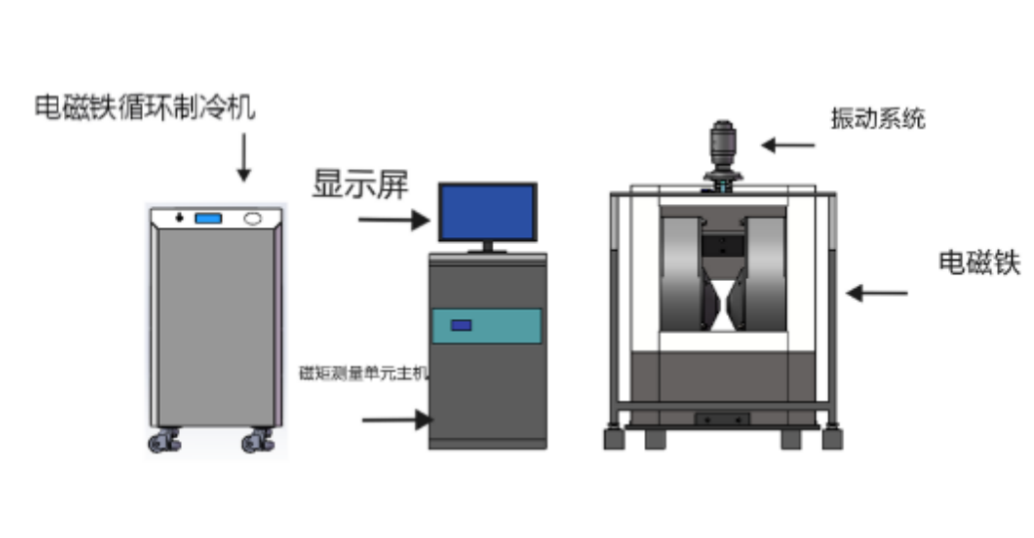

三、VSM的組成:


1、TD-220G型電磁鐵

2、磁矩測量單元主機(包括掃描電源,鎖相放大器、特斯拉計、高溫驅動源、振動源)

3、振動系統(包括振動頭及支架、檢測線圈、樣品室)

4、聯想品牌計算機

5、高溫裝置

6、低溫裝置

7、真空泵

8、液氮罐

9、電磁鐵循環制冷機

10、高溫爐循環制冷機

11、除濕機



四、主要儀器說明

1、電磁鐵:

A、電磁鐵為固定氣隙電磁鐵,磁場在水平方向,氣隙為35mm,極面直徑Φ60mm,磁場最高值優于2.0T;電磁鐵為水冷冷卻結構。

B、生產單位:上海天端實業有限公司


2、磁矩測量單元

A、主要技術指標

(1)磁矩量程分300emu、150emu、80emu、40emu、30emu、15emu、8emu、4emu、3emu、1.5emu、800memu、400memu、300memu、150memu、80memu、40memu、30memu和15memu(即0.015emu)共18檔,液晶屏顯示,最高靈敏度優于5×10-5emu;當磁矩量程為3emu 時,測量磁矩的相對精度和重復性均優于±1%,預熱半小時,連續4小時工作的穩定性優于1%。(2)磁場量程最高3.2T,最高分辯率0.1mT,相對精度優于±1%。

(3)振動源輸出頻率180Hz,頻率穩定度優于10-5,輸出功率大于50W。

(4)電磁鐵電源為可調式高穩定度穩流直流電源,功率為10KW。在穩流狀態時,穩流輸出電流能在額定范圍內連續可調。輸入電壓:三相380V±10%。


3、 振動系統

包括振動桿、機械振動頭、支架、樣品室及探測線圈。


4、計算機:

配制:E5800,  內存:4G,   硬盤:1T,   顯示器:23寸液晶


5、高溫控制、測量裝置


五、測量系統軟件

A、系統軟件型號為JDAW2000C&D型,可直接設置系統參數,直觀顯示數據;

B、原始數據文件后綴為13D,直接存儲于計算機之中,方便后續處理,可以使用Excel和Origin直接對數據進行處理;

C、測量的多種曲線和特性參數即可在微機屏幕上顯示,軟件可對數據進行任意選取,局部放大,平移,可對曲線進行平滑處理,也可在激光打印機上輸出打印;還可由其它通用繪圖軟件上進行處理。

D、可自動測量磁化曲線,磁滯回線,快速M(fèi)H回線,升溫曲線,降溫曲線,升降溫曲線,控溫曲線,設定溫度下的磁化曲線、磁滯回線及背底曲線;在已知退磁因子和樣品密度的情況下,能將VSM的開路樣品磁特性曲線自動轉化為物質本身(即閉路樣品)磁性測量曲線

E、軟件可同時算出國際單位制和高斯單位制下的曲線參數(飽和磁矩/飽和磁化強度/比飽和磁化強度,剩余磁矩/剩余磁化強度,矯頑力,內稟矯頑力,矩形系數,最大磁能積,回線面積,居里溫度);
