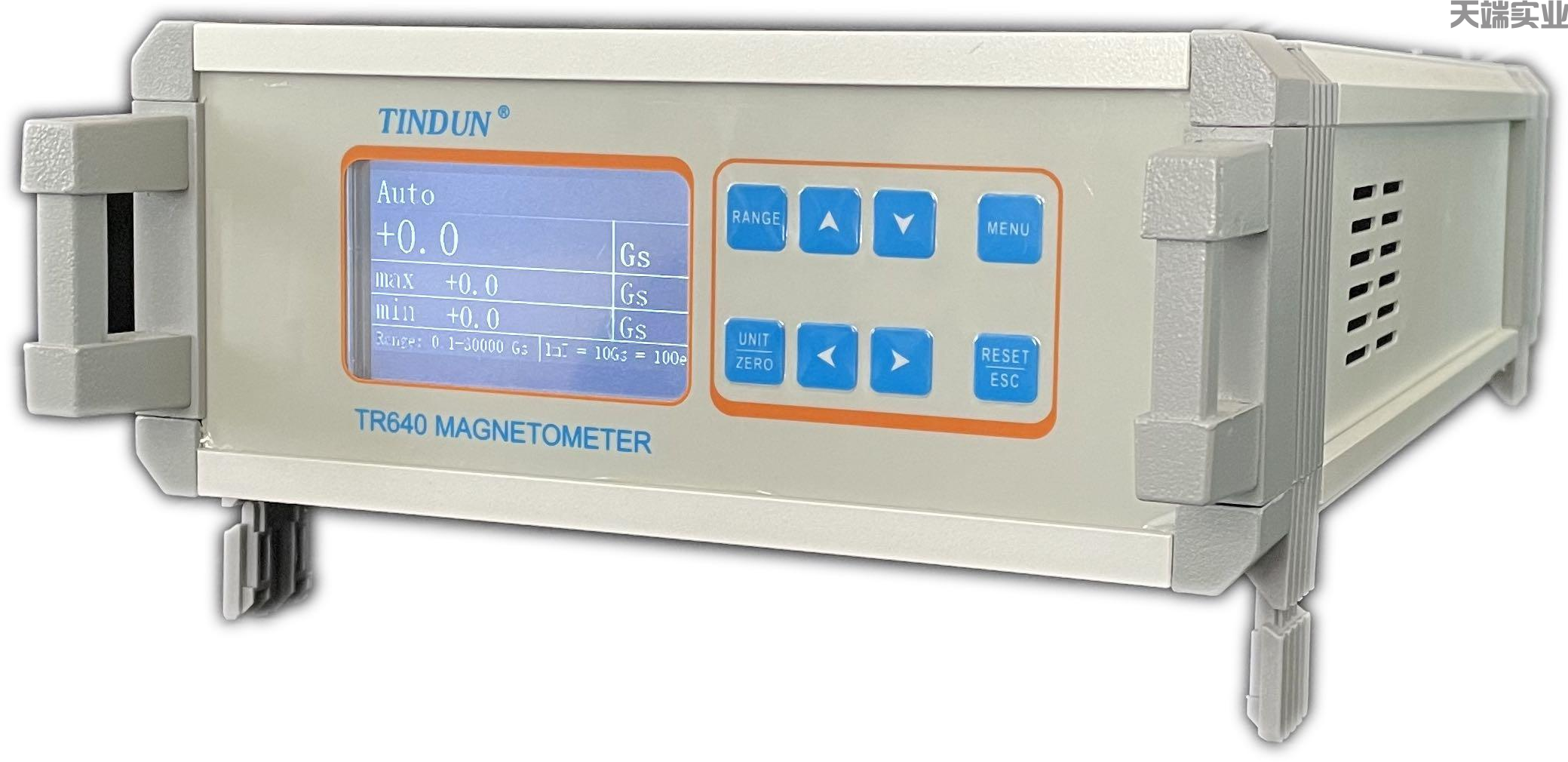

TR640型數字高斯計
TR640系列高斯計是一種測試數值精確、測試功能全面的臺式高斯計。儀表采用Cortex-M3內核 的32位ARM微控制器,硬件采用優異的運算放大器結合先進的模擬電子技術精心設計而成。配以高 效軟件算法可針對各類交直流磁場進行高精度測量。 TR640高斯計可通過擴展模塊從1-4通道的磁場測試。高斯計對于空間磁場的點測量反應快速, 簡單易用。
首頁 > 產品展示 > 磁性測試設備
TR640系列高斯計是一種測試數值精確、測試功能全面的臺式高斯計。儀表采用Cortex-M3內核 的32位ARM微控制器,硬件采用優異的運算放大器結合先進的模擬電子技術精心設計而成。配以高 效軟件算法可針對各類交直流磁場進行高精度測量。 TR640高斯計可通過擴展模塊從1-4通道的磁場測試。高斯計對于空間磁場的點測量反應快速, 簡單易用。
TR640系列高斯計是一種測試數值精確、測試功能全面的臺式高斯計。儀表采用Cortex-M3內核 的32位ARM微控制器,硬件采用優異的運算放大器結合先進的模擬電子技術精心設計而成。配以高 效軟件算法可針對各類交直流磁場進行高精度測量。 TR640高斯計可通過擴展模塊從1-4通道的磁場測試。高斯計對于空間磁場的點測量反應快速, 簡單易用。簡易的人機界面與多功能數據輸出接口使得設備無論在用于人工檢測或是自動化控制集 成模塊測試過程中,成為一款極佳的磁性測量儀器。
當電流通過一個位于磁場中的導體的時候,磁場會對導體中的電子產生一個垂直于電子運動方 向上的作用力,從而在垂直于導體與磁感線的兩個方向上產生電勢差,這種物理現象稱為霍爾效應。 霍爾效應本質即:固體材料中的載流子在外加磁場中運動時,因為受到洛侖茲力的作用而使軌跡發 生偏移,并在材料兩側產生電荷積累,形成垂直于電流方向的電場,最終使載流子受到的洛侖茲力 與電場斥力相平衡,從而在兩側建立起一個穩定的電勢差即霍爾電壓。TinDun
輕觸按鍵設計,功能位置布局合理
交流/直流磁場測試
嵌入式微機控制,自動或手動量程
帶背光功能的 LCM256128 顯示器
多通道數據同時顯示,便于測試過程的數據讀取。
多種單位選擇:Gs,mT,Oe, A/m 。
可選配多種測試探頭(橫向、軸向、超薄探頭)
RS-485,繼電器開關量輸出接口(適合 PLC 等)
可以通過計算機遠程連接讀取、存儲數據 *
具備模擬信號輸出功能(0-5V) *
高低門限報警功能,支持本地和遠程
測量維度 | 1-4 通道可選 |
量 程 | ±300-±3000-±30000Gs |
分 辨 率 | 0.01Gs |
磁場類型 | 直流磁場、恒定磁場、交變磁場 |
精 度 | 讀數的± 1% (恒定磁場或直流磁場) 讀數的± 3% (交流磁場) |
交流磁場 | 50-1000Hz 正弦波場 |
數據處理 | 24Bit AD 轉換器 |
處理速度 | 30Kbps(Max) |
工作環境 | -20℃~80℃ |
電 源 | DC 9-24V 1A |
儀表尺寸 | 300mm*220mm*110mm |
探頭參數 | 橫向探頭 PT0415 PT0307 軸向探頭 PA0350 PA0450 PA0550 |
重量 | 3Kgs(Appr.) |
