AD7768高速模塊高斯計

AD7768高速模塊高斯計是一款模塊化結構的測試儀表。采用Cortex-M3內核的32位ARM微控制器,硬件采用優異的運算放大器結合先進的模擬電子技術精心設計而成。配以高效軟件算法可針對各類直流磁場進行高精度測量。

產品詳情

產品簡介

 AD7768高速模塊高斯計是一款模塊化結構的測試儀表。采用Cortex-M3內核的32位ARM微控制器,硬件采用優異的運算放大器結合先進的模擬電子技術精心設計而成。配以高效軟件算法可針對各類直流磁場進行高精度測量。

AD7768高斯計采用高速采樣AD芯片,最高采集速度可到200KHz。模塊自帶模擬量輸出接口, RS485數字接口以及USB接口??梢员憬莸募稍赑LC控制系統或獨立的上位機軟件操作。

高斯計對于空間磁場的點測量反應快速,簡單易用。簡易的人機界面與多功能數據輸出接口使 得設備無論在用于人工檢測或是自動化控制集成模塊測試過程中,成為一款極佳的磁性測量儀器。


測試原理

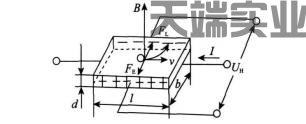

       當電流通過一個位于磁場中的導體的時候,磁場會對導體中的電子產生一個垂直于電子運動方 向上的作用力,從而在垂直于導體與磁感線的兩個方向上產生電勢差,這種物理現象稱為霍爾效應。 霍爾效應本質即:固體材料中的載流子在外加磁場中運動時,因為受到洛侖茲力的作用而使軌跡發 生偏移,并在材料兩側產生電荷積累,形成垂直于電流方向的電場,最終使載流子受到的洛侖茲力 與電場斥力相平衡,從而在兩側建立起一個穩定的電勢差即霍爾電壓。




產品特性

  •   SMD 設計,功能位置布局合理

  •   恒定/直流磁場測試

  •   嵌入式微機控制,自動量程測量

  •   自帶上位機軟件顯示,便于測試過程的數據讀取。

  •   可選配多種測試探頭(橫向、軸向、超薄探頭)

  •   RS-485 接口 (適合 PLC 等)

  •   可以通過計算機遠程連接讀取、存儲數據

  •   具備模擬信號輸出功能(0-5V)

  •   USB 接口供電或外部5V 直流供電



產品參數


測量通道單通道測量
量程±30000Gs
分辨率0.01Gs
磁場類型直流磁場、恒定磁場
精度讀數的± 1%  (恒定磁場或直流磁場)
數據處理24Bit AD 轉換器
處理速度

處理速度200Kbps (Max)

模擬輸出

0-5V (對應標定區間)

通訊接口

RS485 ( Modbus 協議)

工作環境

-20℃~80℃

電    源

DC 5 200mA 或 USB

儀表尺寸

160mm*60mm*10mm

安裝方式

鋁合金外殼或塑料導軌安裝

重量

200g (Appr.)



探頭參數


橫向探頭PT0415  PT0307                    軸向探頭 PA0350 PA0450 PA0550
