GM900M磁場分布測試系統

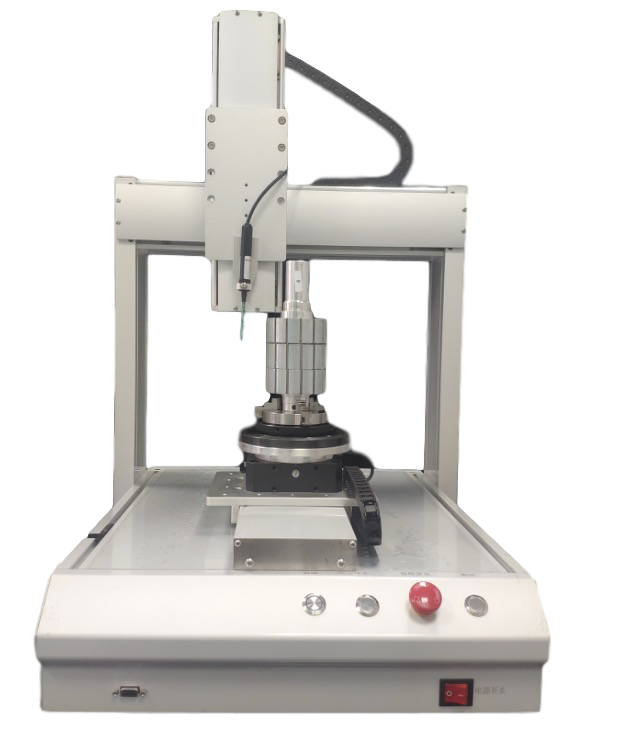

GM900M磁場分布測試系統是一款專門針對微型電機轉子磁場分布檢測的裝置。
首頁 > 產品展示 > 磁性測試設備
GM900M磁場分布測試系統是一款專門針對微型電機轉子磁場分布檢測的裝置。
GM900M磁場分布測試系統系統構成
定位平臺:三軸手動移動定位平臺;
旋轉控制:松下A6伺服,閉環控制電機;
數據處理:TR68高速高斯計計與運動控制主板;
電 腦:Thinkpad E14系列i5筆記本電腦;
測試探頭:PT0415B測試探頭;
測試軟件:TS900磁場分布測試軟件(包含一個注冊號)。
GM900M磁場分布測試系統軟件功能
各極磁場峰值最大值、最小值和平均值自動測量功能;
各極磁極寬度最大值、最小值和平均值自動測量功能;
各磁極面積和半高寬測量自動測量功能;
自動輸出極坐標圖功能;
自動輸出諧波分析功能;
對同一樣品,組合測試點三維磁場分布顯示功能;
各極角度,峰值,面積列表儲存功能;
多層斜極角度測試功能;
