GM902磁極分布測試系統

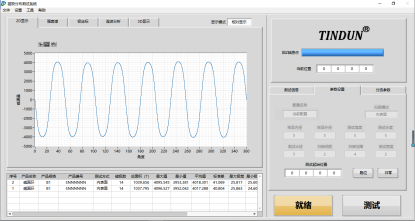

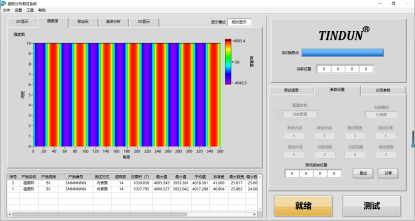

GM902磁極分布測試系統主要作用是將待測工件或者樣品的充磁效果通過圖形與圖像的形式直觀的展示出來。磁極分布測試系統在電腦軟件端可顯示平面直角坐標圖形、極坐標圖形和三維磁場分布圖形等。針對電機轉子、磁環等還可顯示柱狀展開圖,顯示圖形清晰直觀。
GM902磁極分布測試系統主要作用是將待測工件或者樣品的充磁效果通過圖形與圖像的形式直觀的展示出來。磁極分布測試系統在電腦軟件端可顯示平面直角坐標圖形、極坐標圖形和三維磁場分布圖形等。針對電機轉子、磁環等還可顯示柱狀展開圖,顯示圖形清晰直觀。
測試平臺:包含探頭自動定位和電動旋轉卡盤;
測試主機:包含高速采集磁強計和伺服電機驅動控制中心;
工控電腦:i7核心工控機;
測試探頭:PT0415B測試探頭;
測試軟件:TS900磁場分布測試軟件(包含一個注冊號)。
1、定制龍門機器人:微機控制的自動定位和移動;
控制核心采用松下伺服電機,上銀絲桿,西門子PLC閉環控制。
1-1、X軸移動距離:(300mm),最小移動控制:0.02 mm,回位精度±0.01mm;
1-2、Y軸移動距離:(300mm),最小移動控制:0.02 mm,回位精度±0.01mm;
1-3、Z軸移動距離:(200mm),最小移動控制:0.02 mm,回位精度±0.01mm;
2、(卡盤)旋轉同心度:整體同心度優于:0.02mm
2-1、臺灣進口卡盤,型號SE-04(參考可選)偏心范圍:0.01mm;
2-2、光學旋轉平臺,型號01RS002動旋轉臺(參考可選),變比1:180,偏心范圍:0.03mm;
2-3、最高分辨率:0.00125°,重復定位精度:<0.005°,中心負載:50Kg;
2-4、精密測量測試點數可調,默認36000步/轉,測試時間10-30秒;
2-5、用戶也可以根據測試要求直接在電旋轉臺上安裝無磁工裝;
3、高速磁強計
1-1、量 程:0.01mT-2000mT(0.1Gs-10000Gs);
1-2、分辨率:0.01mT(0.1Gs);
1-3、準確度:滿量程±1.0%;
4、探頭說明
4-1、橫向探頭:型號PT0415B,采用日本進口芯片;
4-3、探頭固定座完全統一,伸出部分尺寸統一,便于相互更換使用;
5、軟件部分:
5-1、各極磁場峰值最大值、最小值和平均值自動測量功能;
5-2、各極磁極寬度最大值、最小值和平均值自動測量功能;
5-3、各磁極面積和半高寬測量自動測量功能;
5-4、零點自動回位功能和帶防抖動無效數據剔除功能;

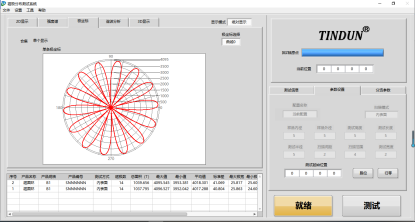

5-5、自動輸出極坐標圖功能;
5-6、自動輸出對應基波諧波分析功能;

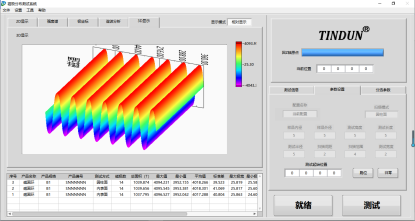

5-7、對同一樣品,組合測試點三維磁場分布顯示功能;
5-8、各極角度,峰值,面積列表儲存功能;
5-9、多層斜極角度測試功能;
