TA8308 永磁體磁偏角測量系統產品概述

TA8308 永磁體磁偏角測量系統由三維亥姆霍茲線圈連接獨立的三分量磁通計，構成硬件測試部分，通過對三個分量的測試數據進行微機換算，構成一套完整的永磁材料品質測試系統。將磁體放入樣品臺上，通過提拉法測試出磁通分量，并通過計算得到磁矩以及主軸方向的磁場偏差角度值。可顯示總磁矩M、主軸磁偏角α、?x、?y、?z 以及對應測試線圈的線圈常數。

TA8308 永磁體磁偏角測量系統儀器特點

10 寸觸摸屏控制顯示、自動漂移調節；

顯示主磁矩M、三方向磁矩Mx、My、Mz 及磁偏角值?x、?y、?z，自動識別充磁方向磁偏角；

可進行磁偏角（充磁方向）與設定值的比較，判斷產品合格與否，或?qū)Ω呔犬a(chǎn)品進行分類；

可單機在線檢測，也可與計算機連接，對測試數據進行測試保存、打?。?/p>

磁矩M 測試不確定度：0.5%，重復性：±0.1%；

磁偏角θZ 不確定度：0.2°（固定樣品和線圈的相對位置）；

測試重復性：±0.1°；

軟件智能修正：解決磁通計漂移、初始零點以及線圈電阻對積分的影響問題;

TA8308 永磁體磁偏角測量系統參數

供電電源交流 220V/0.5A，50Hz

測試量程2mWb，20 mWb，200 mWb，2000 mWb

輸入阻抗1k 歐姆、10k 歐姆、100k 歐姆、1000k 歐姆

測試準確度0.5%

漂移度低漂移、自動漂移調節

最小分辨率磁矩0.001uWb*cm  偏角0.1度

使用環境溫濕度溫度：0℃至+50℃，濕度：35～80%

體積430mm*430mm*280mm

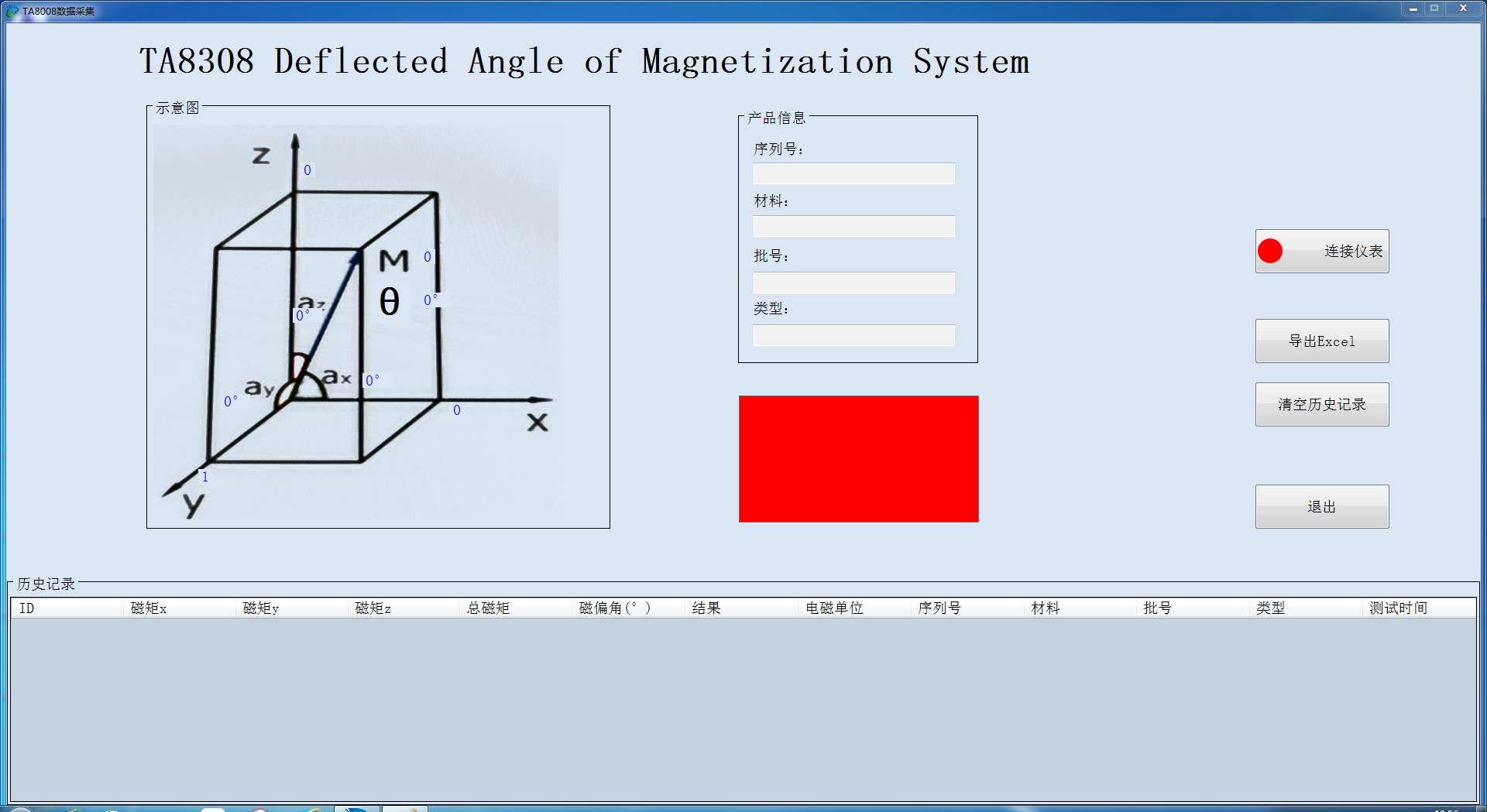

TA8308 永磁體磁偏角測量?jī)x軟件功能

系統支持Winxp/NT/7/8/10 等主流操作系統；

軟件可按圖形顯示各方向磁矩、偏角值，測量結果統計清晰；

Excel 導出數據表格，便于數據分析、打??；

數據管理方便，可任意刪除某一點數據或清除全部數據；

可自動計算出同編號的角度平均值（計量部門可通過樣品多方向旋轉測試進行更準確的評估）；

可自動顯示出同編號的磁矩平均值；

三維等徑測試線圈

1 有效直徑100mm三維亥姆霍茲線圈TA8308 -100

2  有效直徑150mm三維亥姆霍茲線圈TA8308 -150

3  有效直徑300mm三維亥姆霍茲線圈TA8308 -300

4  有效直徑500mm三維亥姆霍茲線圈TA8308 -500

說明：用戶根據樣品大小需求訂購線圈大小，也可根據特殊要求訂制。
