您好,歡迎訪問上海天端實業有限公司官網!
磁性測試設備

首頁 > 產品展示 > 磁性測試設備

GM300鐵損儀 硅鋼片鐵損測量?jī)x

GM300鐵損儀LOSSMETER采用小型磁導計設計(3092磁導計)和參考國際通用的磁導計測試標準,通過對方圈樣品溯源的量值傳遞,確定有效磁路長度,并進行完全的空氣磁通補償,滿足直接對取向或無取向單片硅鋼片樣品的鐵損值和磁場感應強度值測量,測試結果準確度達到1%。

產品詳情
GM300鐵損儀LOSSMETER,硅鋼片鐵損磁感測量?jī)x介紹


長期以來,硅鋼片的鐵損是我們材料廠家、電機廠家、變壓器廠家所關心的問題,依據行業標準(GB/3655-2008),采用愛潑斯坦方圈或標準磁導計(500ST/1000ST)作為檢驗評價硅鋼片鐵損的依據,該方法為IEC標準和標準推薦使用方法。
  GM300SST LOSSMETER硅鋼片鐵損儀采用小型磁導計設計(30ST)和參考通用磁導計測試標準,通過對方圈樣品溯源的量值傳遞,確定有效磁路長度,并進行完全的空氣磁通補償,滿足直接對單片樣品的測量,測試非常方便,并較準確。  GM300SST LOSSMETER硅鋼片鐵損儀與目前市場上同類產品有較大區別,單機配置了經過校準的磁導計滿足取向和無取向單片硅鋼的測量,滿足較準確測量矽鋼片的質量比總損耗Ps和磁感Bm。可配上位機軟件,可以進行B-H磁滯回線、u-H磁導率曲線和Ps-B損耗曲線的測量,在一定情況下,滿足了替代方圈標準測試硅鋼條樣的全性能參數,是中小型硅鋼片使用企業或高校樣品來源少,但需要對樣片檢驗情況下方便和經濟的小型測試設備。


GM300鐵損儀,硅鋼片鐵損磁感測量?jī)x介紹儀器特點
  • 面板直接操作,單機可以完成設定點的測試

  • 開路磁導計對單片定子片P1.5/50的損耗比對測量

  • 閉路測量可以鎖定磁感Bm測試比總損耗

  • 閉路測量可以鎖定勵磁磁強Hm測試磁感

  • 閉路磁導計真正做到了零磁通的補償

  • 閉路磁導計對取向、無取向硅鋼的準確測量

  • 聯接計算機可以完成各種曲線的測試


GM300鐵損儀,硅鋼片鐵損磁感測量?jī)x介紹儀器參數
名 稱參  數
電源輸入220V ±20V/0.5A,50HZ
輸出功率15V/1.5A
測試頻率50Hz、60Hz自由選擇
測試模式鎖定B測量H值和鎖定H測量B值二種模式
Bm設定范圍500mT~1900mT
Hm設定范圍100A/m~10000A/m
準確度PS準確度1.0%,Bm準確度1.0%
體 積280mm*90mm*300mm
樣片要求長度:大于100mm,寬度:20mm~30mm
樣片要求厚度:0.1mm到0.65mm
樣片要求要求樣品平整,嚴格來講需要將樣片退火處理才可溯源國標。



GM300鐵損儀,硅鋼片鐵損磁感測量?jī)x單機版基本配置
序 號品 名型 號數 量
1測試主機GM3001
2單片硅鋼磁導計3092磁導計1
3連接線五芯航空接頭1
4說明書GM3001
5二片硅鋼樣片(廠家檢測)牌號:4701

說明:以上標準配置僅作參考,實際產品清單以簽訂合同為準。



GM300鐵損儀,硅鋼片鐵損磁感測量?jī)x軟件版基本配置
序 號品 名型 號
1測量軟件GM300SST
2測試電腦聯想品牌電腦(按合同為準)
3打印機HP激光黑白打印機(按合同為準)
4開路測量探頭樣品寬度和長度有一定要求(20mmX40mm)
5第三方認可的硅鋼樣片(16片)浙江省計量院發布

說明:用戶可根據自己的需要訂購,也可根據特殊要求訂購非標件。



GM300鐵損儀,硅鋼片鐵損磁感測量?jī)x介紹儀器特點軟件功能
● 軟件系統支持WinXP/NT/7等主流操作系統
● 測試過程全自動,無需要人工操作(只需要放上樣片)
● 可鎖定磁感(B)測定磁場(H)值,也可以鎖定磁場(H)測量磁感(B)值
● 測試過程中實時采集波形,并可隨時中止操作
● 軟件采用數據庫文件格式,支持直接打印并將結果導出至Excel表格中
● 可直接對數據進行保存、刪除、清除等操作
● 可多點測量,并可對數據進行組簇設置
● 通過多點組簇,可顯示磁滯回線、磁化曲線、磁導率曲線和損耗曲線
● 支持各種型號的打印機,可將測試報告直接打出
● 可將測試報告生成JPG、Bmp文件格式,并可通過Email發送報告文件


GM300上位機軟件

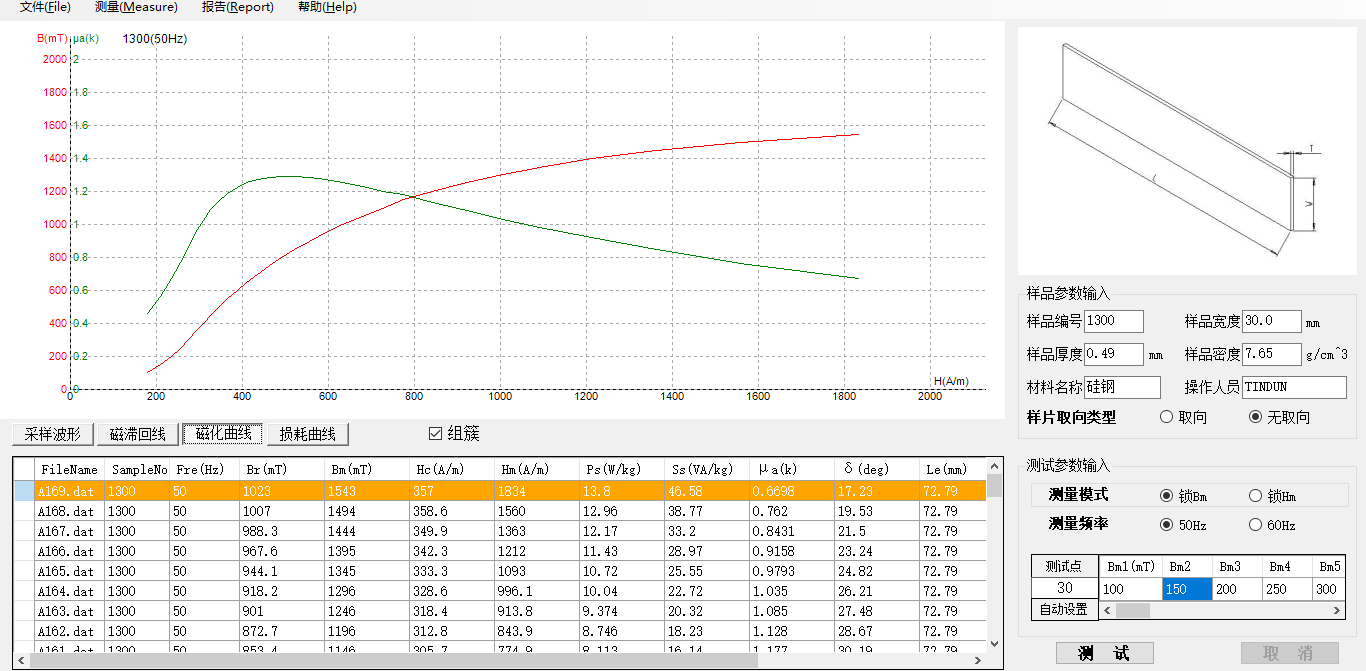

GM300鐵損儀 硅鋼片鐵損測試儀(圖1)

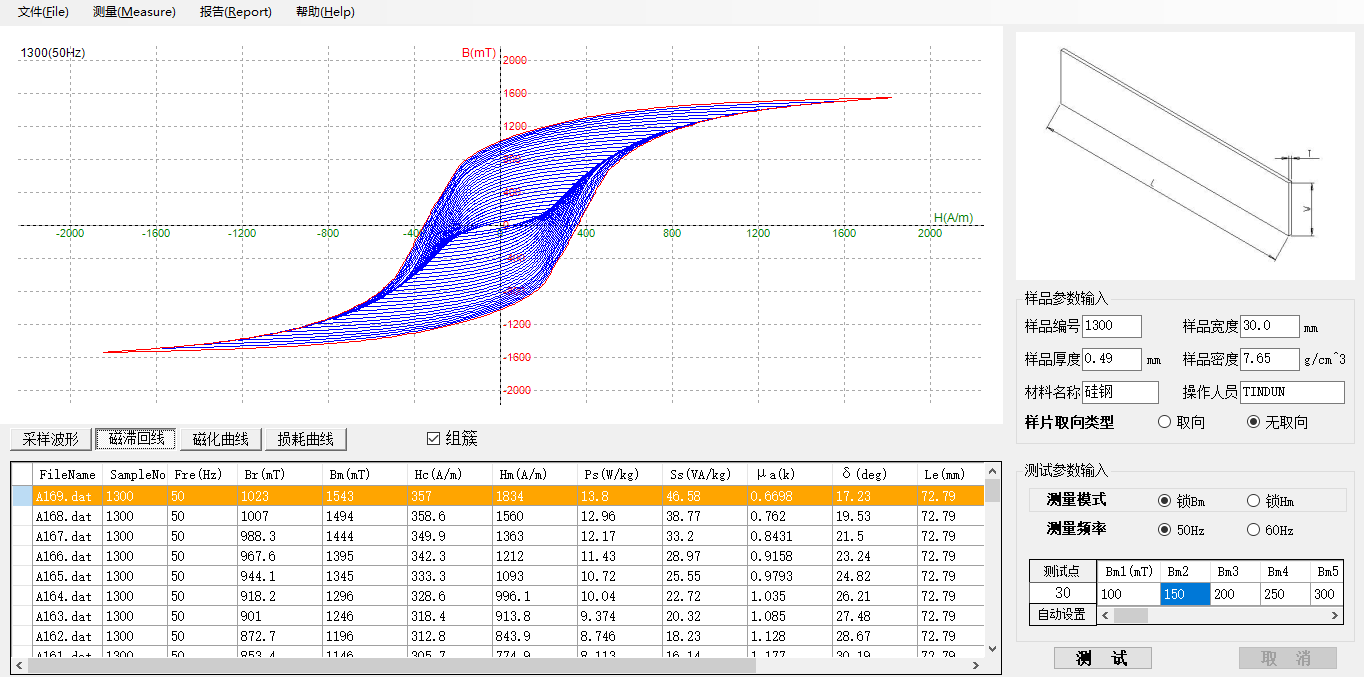

GM300鐵損儀 硅鋼片鐵損測試儀(圖2)

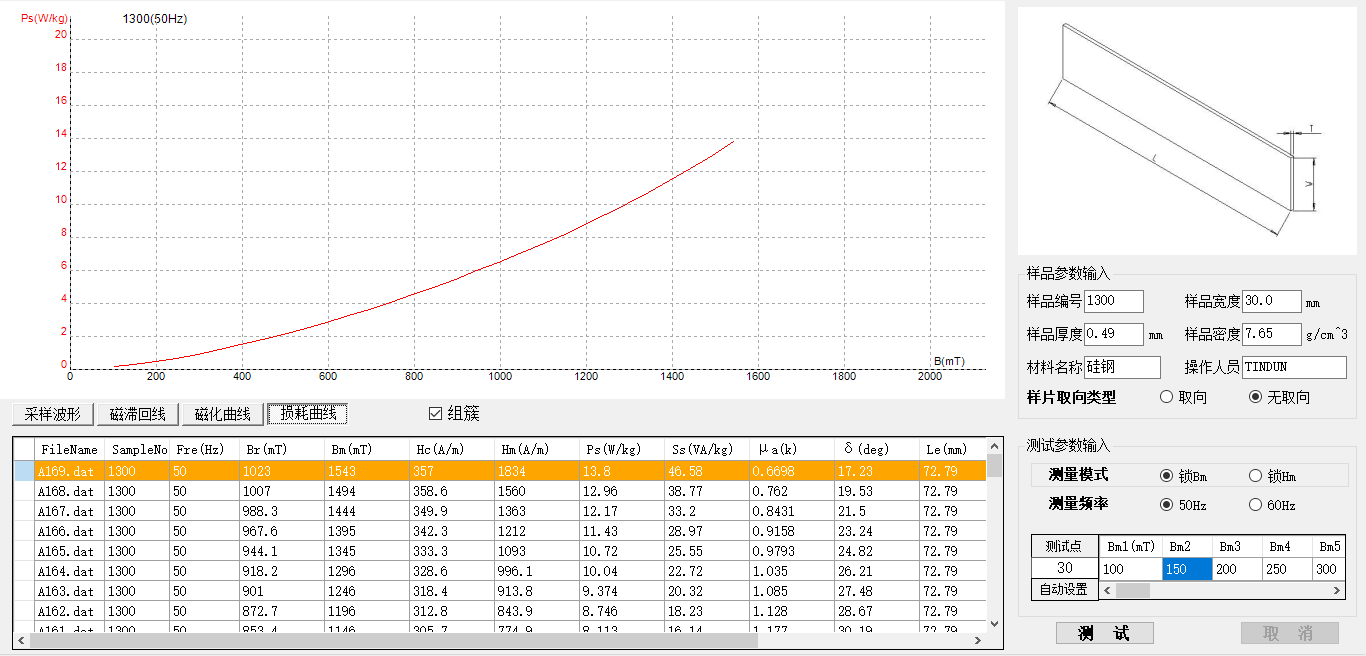

GM300鐵損儀 硅鋼片鐵損測試儀(圖3)
