TA8008M磁矩測試系統
磁矩測試系統由TA8008 數字磁通計配合零距磁場檢測線圈組成,用于檢測毫米級磁組件磁鐵的磁矩。其主要應用領域?yàn)殡娮与娐暋⑹謾C(jī)平板與各類精密傳感器的檢測場合。
磁矩測試系統由TA8008 數字磁通計配合零距磁場檢測線圈組成,用于檢測毫米級磁組件磁鐵的磁矩。其主要應用領域?yàn)殡娮与娐暋⑹謾C(jī)平板與各類精密傳感器的檢測場合。
磁矩測試系統產品介紹
磁矩測試系統由TA8008 數字磁通計配合零距磁場檢測線圈組成,用于檢測毫米級磁組件磁鐵的磁矩。其主要應用領域?yàn)殡娮与娐?、手機平板與各類精密傳感器的檢測場合。
TA8008可通過選擇不同測試線圈測試樣品的磁通量等性能。它采用更快速的微處理器和優異的運算放大器,結合先進的軟件算法技術精心設計而成。其主要部分為微處理器控制的積分電路。積分器靈敏度高,系能優異,在不同的磁場條件下,均良好運行。
TA8008M磁矩測試儀反應快速,簡單易用,可測量磁性材料磁通量、磁矩、剩磁等磁性參數;有遠程操作模式和手動兩種模式,優異的一鍵式零漂自動調節功能使 TA8008磁通計成為一款高性價比的磁性測量?jī)x器。
TA8008M磁矩測試儀功能具有多種高測試能力的特性。快速的刷新率使它能迅速?gòu)淖x數復位而開始另一個讀數。TA8008 外部接口可以與計算機相連,大多數操作可以在計算機上進行。繼電器和模擬輸出使 TA8008 可以和其他 PLC 控制的生產線對接。
TA8008M磁矩測試儀可選裝隔離模塊。針對單向充磁樣品可快速測試而不需定制特殊夾具。
TA8008系列具有的一鍵漂移自動調節功能能迅速準確的調節好漂移。其內部有一個快速修正系統,在儀器不使用或者線圈信號時可以持續調整漂移。這一系統對磁通積分無影響。在一般開機環境中無需專門調節漂移亦可直接測量。
磁矩測試系統產品特色
恒定磁場或DC磁場的磁通測試
嵌入式微機控制,24 位高精度運放
3.2寸 256*128 帶背光功能的 LCD 顯示器
具備優異智能漂移調節和抑制功能,抗噪性高。
多種單位選擇:Gs,Tesla,Wb,Vs,wb*cm
可存儲 5 組測量線圈的參數
RS-485,繼電器開關量輸出接口(適合 PLC 等)
可以通過計算機遠程控制
峰峰值判斷功能
高低門限報警功能,支持本地和遠程
磁矩測試系統技術規格
輸入通道:?jiǎn)瓮ǖ?/p>
輸入類型:兩位端子, 以地為參考
阻 抗: 1kΩ - 10kΩ - 100kΩ - 1MΩ
顯示速率: 10Hz
分 辨 率: LCM256128 3.2寸LCD屏
積分電容: 1 μF
量 程: 2mWb - 20mWb - 200 mWb - 2000mWb
分 辨 率: 0.0001 mWb -0.1mWb
準 確 度: ±0.5% 讀數 ±0.05%量程
輸入電壓: 100V(Max)
積分漂移: ±1μWb/minute
顯示單位: Vs, Wb , Gs , T ,Wb×cm,Vs×cm, A
數 量 級: μ, m, k, M 自動切換
串行接口: RS-485(Modbus-RTU協議);
波 特 率:4800,9600,19200,38400;
IO 接 口:三段報警輸出功能PNP
環境溫度: -15 ~ 55°C .
電源需求: 220VAC, 50 或 60 Hz;
外形尺寸: 240 mm W ×350 mm L ×110 mm H
重 量: 約3公斤

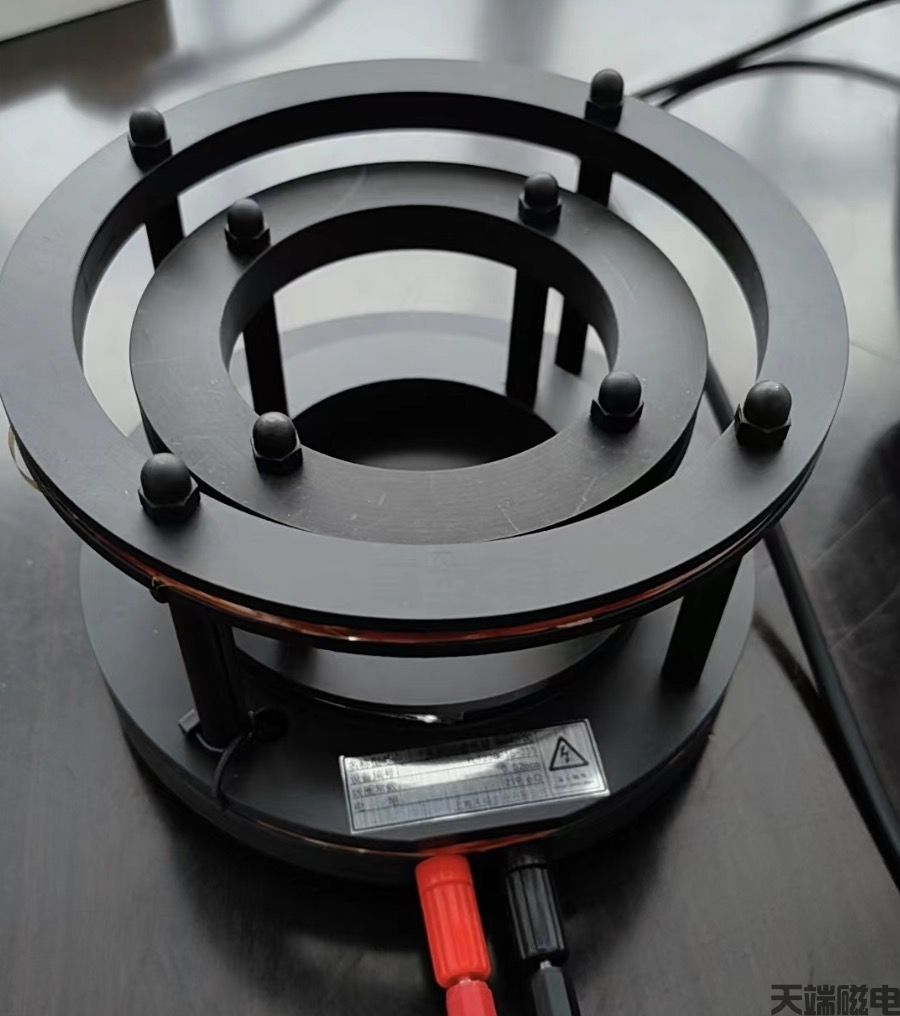

測試工裝無矩線圈
NMHC100單維零距線圈線圈采用無磁材料骨架及樣品測試臺;測試更精確,重復性更高。適應于1mm-30mm直徑范圍內的永磁體或組件精確測試;
可根據客戶測試樣品尺寸,制作不同尺寸無矩測試線圈;
