STV型單調可變氣隙電磁鐵磁場氣隙單向可調,雙軛構形成閉合磁路,有較好的剛性,磁場方向垂直;直立座放,樣品可置于下極頭平面上,取放樣品方便,適用于多次重復測量。廣泛應用于霍爾效應研究,磁電阻效應研究、磁滯伸縮研究、轉矩磁強計、力法磁強計、磁化率測量裝置、磁性材料測量裝置以及對磁性器件的充磁和退磁等。

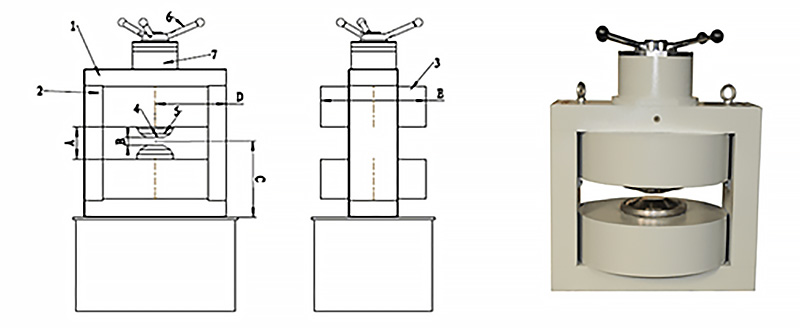

各部位名稱 | ||||
1:橫軛 | 2:立軛 | 3:線包 | 4:極面 | 5:極頭 |
6:扳把 | 7:柱套 | |||
A:線包間距 | B:氣隙 | C:中心高度 | D:中心水平距離 | E:線包直徑 |
STV Electromagnet Series Main DimensionSTV 電磁鐵主要外形尺寸 | |||||||
Model | Pole Diameter極柱直徑 | A | B | C | D | E | Weight重量 |
(mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Kg) | |
STV-50 | 50 | 80/Custom | 0~60 | 145 | 130 | 180 | 40 |
STV-80 | 80 | 100/Custom | 0~80 | 190 | 180 | 260 | 135 |
STV-100 | 100 | 120/Custom | 0~100 | 200 | 200 | 300 | 200 |
STV-130 | 130 | 120/Custom | 0~100 | 250 | 240 | 260 | 430 |
STV-175 | 175 | 120/Custom | 0~100 | 300 | 315 | 470 | 630 |
STV-200 | 200 | 120Custom | 0~100 | 300 | 325 | 490 | 930 |
STV-220 | 220 | 120/Custom | 0~100 | 310 | 405 | 610 | 1060 |
STV-250 | 250 | 120/Custom | 0~100 | 320 | 340 | 540 | 1920 |
STV-280 | 280 | 150/Custom | 0~120 | 360 | 415 | 670 | 2570 |
STV-300 | 300 | 150/Custom | 0~120 | 360 | 470 | 740 | 3580 |
STV-380 | 380 | 200/Custom | 0~120 | 495 | 620 | 850 | 6800 |
STV型號 Model | 極柱直徑 Pole Diameter (mm) | 氣隙可調范圍 Air Gap Range (mm) | 標準極頭極面直徑 Pole Face (mm) | 典型氣隙 Air Gap (mm) | 標準極頭磁場 Maxium Magnetic Field (T) | 功率 Power |
STV-50 | Φ50 | 0-80 | Φ50 | 10 | 1 | 0.3KW |
STV-80 | Φ80 | 0-80 | Φ80 | 20 | 0.9 | 0.6KW |
STV-100 | Φ100 | 0-100 | Φ60 | 10 | 2 | 2.0KW |
Φ100 | 10 | 1.5 | ||||
STV-130 | Φ130 | 0-120 | Φ60 | 10 | 2.5 | 3.8KW |
Φ100 | 30 | 1.2 | ||||
STV-175 | Φ175 | 0-120 | Φ80 | 10 | 2.4 | 6.5KW |
Φ100 | 30 | 1.8 | ||||
STV-200 | Φ200 | 0-140 | Φ80 | 10 | 2.6 | 10.0KW |
Φ120 | 30 | 1.9 | ||||
STV-250 | Φ250 | 0-140 | Φ120 | 25 | 2.3 | 12.0KW |
STV-280 | Φ280 | 0-140 | Φ120 | 25 | 2.6 | 12.0KW |
型號 | 主要指標 | 參考圖片 |

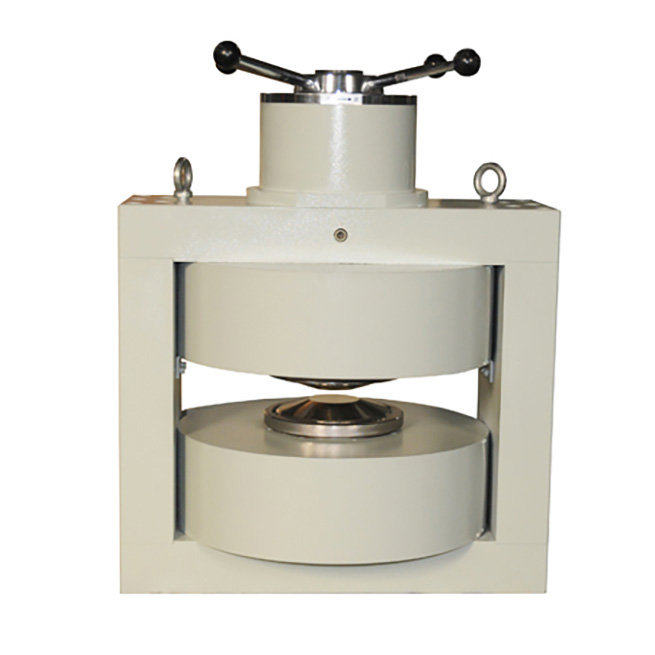

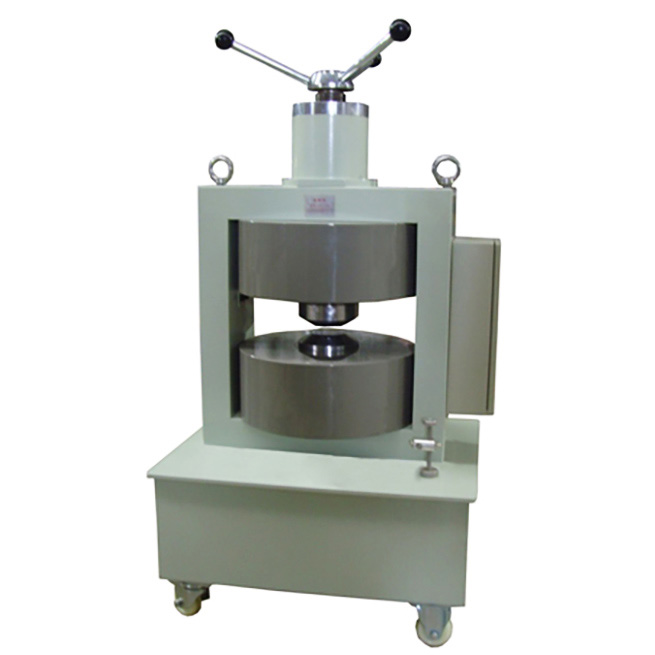

STV-130 | 1、結構:電磁鐵為雙軛單調型直立座放,極柱單向調協可變氣隙,磁場方向垂直于地面。 2、電磁鐵極柱直徑為Φ130,配一付直徑為60mm的極頭,線包間距120mm,氣隙可調范圍0~100mm。 3、氣隙為10mm時,磁場H≥2.6T。電磁鐵內冷式水冷結構,當磁極間距25mm,磁場為1.7T時,可持續工作時間為30分鐘;掃描磁場可長時間工作。 4、磁場均勻度:當磁場15mm氣隙時,在中心Φ10*10mm3的區域內磁場均勻度優于0.1%。 5、線包電阻為5.0歐姆,額定電源功率3.0KW 6、用戶電源:30A150V。 | |

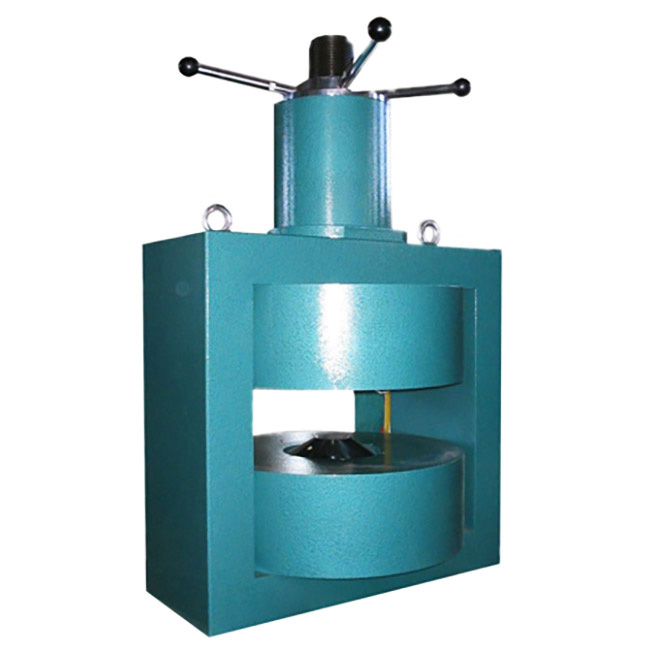

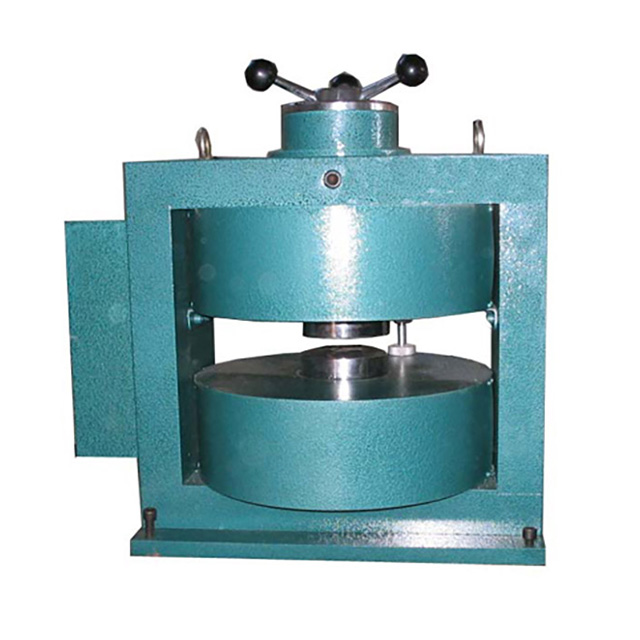

STV-200 | 1、結構:電磁鐵為雙軛單調型直立座放,極柱單向調協可變氣隙,磁場方向垂直于地面。 2、電磁鐵極柱直徑為Φ200mm,極頭直徑為80mm,線包間距120mm,氣隙可調范圍0~100mm。 3、氣隙為10mm時,磁場H≥2.8T。電磁鐵內冷式水冷結構,當磁極間距30mm,磁場為2.3T時,可持續工作時間為10分鐘;掃描磁場可長時間工作。 4、磁場均勻度:當磁場20mm氣隙時,在中心Φ10*10mm3的區域內磁場均勻度優于0.1%。 5、線包電阻為5.0歐姆,額定電源功率8.0KW 6、用戶電源:50A240V。 | |

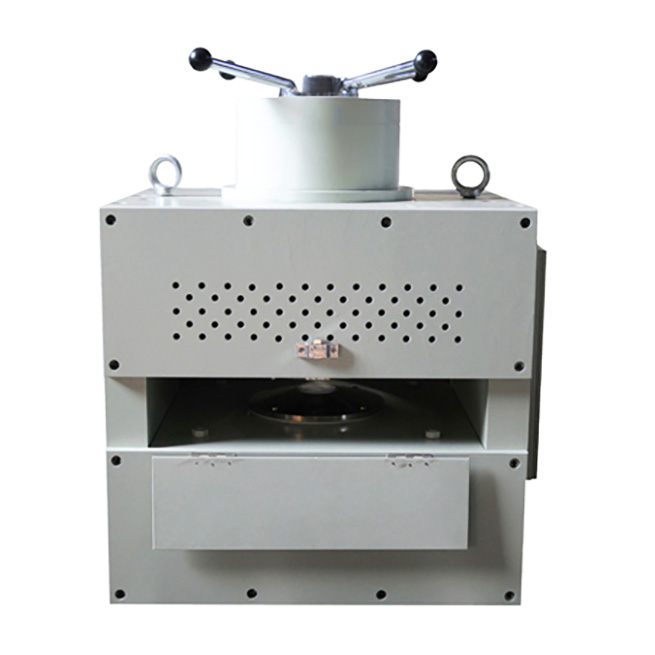

STV-250 | 1、結構:電磁鐵為雙軛單調型直立座放,極柱單向調協可變氣隙,磁場方向垂直于地面。 2、電磁鐵極柱直徑為Φ250mm,極頭直徑為120mm,線包間距120mm,氣隙可調范圍0~100mm。 3、氣隙為10mm時,磁場H≥2.6T。電磁鐵內冷式水冷結構,當磁極間距30mm,磁場為2.2T時,可持續工作時間為10分鐘;掃描磁場可長時間工作。 4、磁場均勻度:當磁場20mm氣隙時,在中心Φ20*20mm3的區域內磁場均勻度優于0.1%。 5、線包電阻為5.0歐姆,額定電源功率10.0KW 6、用戶電源:50A240V。 |
|
