無矩線圈概述

無矩線圈是通過幾組線圈以一定的幾何結構安裝方式,并通過各組線圈一定的線圈匝數和一定的電流方向, 使線圈外部的磁場急速衰減, 線圈的磁矩為零。無矩線圈具有十分突出的優點:在工作時對一定距離外的環境不會產生磁干擾,這對于多個系統同時工作具有非常重要的意義; 另外, 無矩線圈不會磁化較臨近的磁性物質,，從而不會給無矩線圈帶來這方面的附加誤差。

無矩線圈案例

序號	型號	主要技術參數	產品圖片

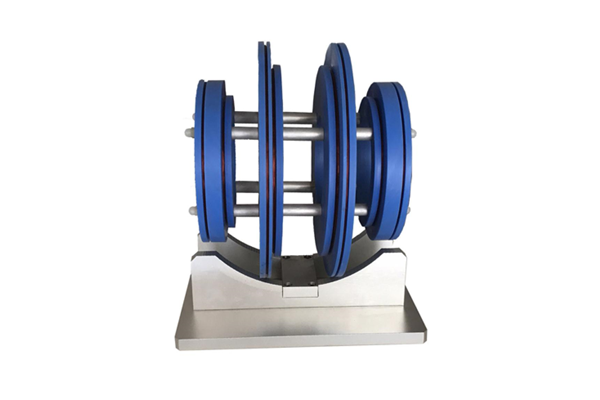

1	HWJ10-1	8環無距線圈，外形尺寸：直徑192mm，長度160mm，中心磁場1Gs。在軸線100mm長，均勻度5.5%，軸線80mm長，均勻度1.1%，軸線60長，均勻度0.11%

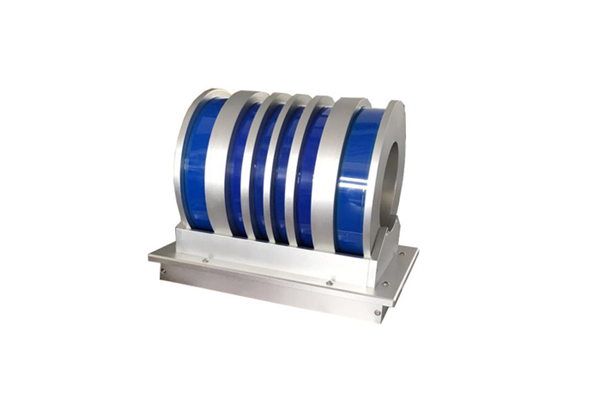

2	HWJ20-2	8環無距線圈，外形尺寸：直徑646mm，長度532mm，中心磁場2Gs。在軸線100mm長，均勻度0.011%，軸線200mm長，均勻度0.092%，軸線300長，均勻度2.3%。
