三維等徑亥姆霍茲線圈
三維等徑線圈、它的特點是:三個維度的線圈直徑相等,匝數相等,線徑相同;均勻區體積一致,外形體積小,內部空間大,整體框架無磁無金屬,特別適合屏蔽筒內使用。還有一種常見的應用,就是產生交流磁場,由于三軸的電阻電感一致,可以使用同一臺交流電源三軸切換使用,以電壓控制磁場。三維等徑線圈每維最高磁場可做1Gs~5G。
首頁 > 產品展示 > 亥姆霍茲線圈
三維等徑線圈、它的特點是:三個維度的線圈直徑相等,匝數相等,線徑相同;均勻區體積一致,外形體積小,內部空間大,整體框架無磁無金屬,特別適合屏蔽筒內使用。還有一種常見的應用,就是產生交流磁場,由于三軸的電阻電感一致,可以使用同一臺交流電源三軸切換使用,以電壓控制磁場。三維等徑線圈每維最高磁場可做1Gs~5G。
三維等徑線圈、它的特點是:三個維度的線圈直徑相等,匝數相等,線徑相同;均勻區體積一致,外形體積小,內部空間大,整體框架無磁無金屬,特別適合屏蔽筒內使用。還有一種常見的應用,就是產生交流磁場,由于三軸的電阻電感一致,可以使用同一臺交流電源三軸切換使用,以電壓控制磁場。三維等徑線圈每維最高磁場可做1Gs~5G。
線圈型號 | 直徑 | 中心磁場 | 均勻度 | 均勻區球體直徑 | 每維功率范圍 | 重量 |
3HLDY10-1 | 200 | 1 | 0.1 | 25 | 2 | 1.5 |
1 | 50 | |||||
3HLDY12.5-1 | 250 | 1 | 0.1 | 35 | 3 | 2.5 |
1 | 60 | |||||
3HLYD15-1 | 300 | 1 | 0.1 | 40 | 4 | 3 |
1 | 70 | |||||
3HLYD17.5-1 | 350 | 1 | 0.1 | 50 | 5 | 3.5 |
1 | 85 | |||||
3HLYD20-1 | 400 | 1 | 0.1 | 55 | 5 | 4.6 |
1 | 100 | |||||
3HLYD22.5-1 | 450 | 1 | 0.1 | 60 | 6 | 9.8 |
1 | 110 | |||||
3HLYD25-1 | 500 | 1 | 0.1 | 70 | 7 | 11 |
1 | 120 | |||||
3HLYD30-1 | 600 | 1 | 0.1 | 85 | 9 | 16 |
1 | 140 | |||||
3HLYD35-1 | 700 | 1 | 0.1 | 100 | 11 | 20 |
1 | 170 | |||||
3HLYD40-1 | 800 | 1 | 0.1 | 110 | 15 | 24 |
1 | 200 | |||||
3HLYD45-1 | 900 | 1 | 0.1 | 120 | 18 | 32 |
1 | 220 | |||||
3HLYD50-1 | 1000 | 1 | 0.1 | 140 | 20 | 40 |
1 | 250 |
序號 | 型號 | 主要技術參數 | 產品圖片 |

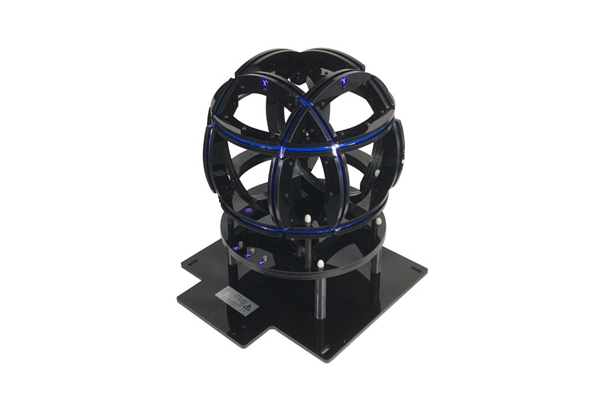

1 | 3HLDY12.5-1 三維等徑線圈 | 三維球體線圈直徑為250mm,每維1Gs,均勻區直徑35mm,均勻度0.1%,供電功率每維3W。在直徑為300mm的屏蔽筒內使用。 | |

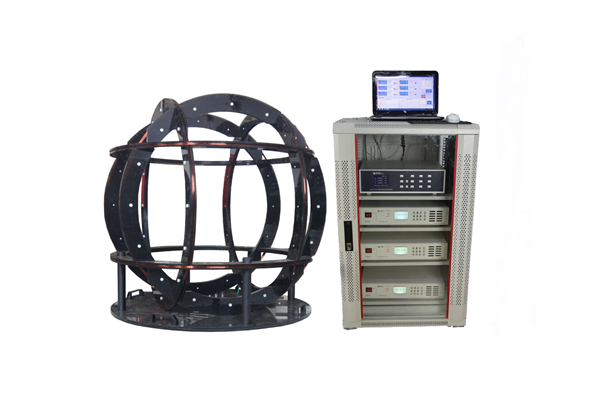

2 | 3HLD Y50-1 | 三維等徑線圈直徑1米,單軸最高磁場強度10萬nT,配合測控軟件及高精度控場電源,可實現1-2nT的調節步進。本系統用于地磁場的仿真復現,也可用于地磁環境的主動屏蔽。均勻區Φ125*125mm,均勻度0.1%,電源功率20W。 | |

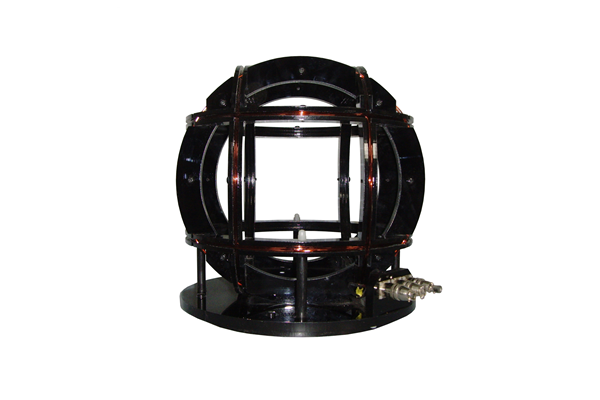

3 | 3HLDY15-1 | 三維等徑為300mm,產生125KHz的低弱磁場,用于汽車遙控鑰匙的檢測。三維線圈常數一致,電阻和匝數一致。均勻區Φ70*70mm,均勻度1%。 | |

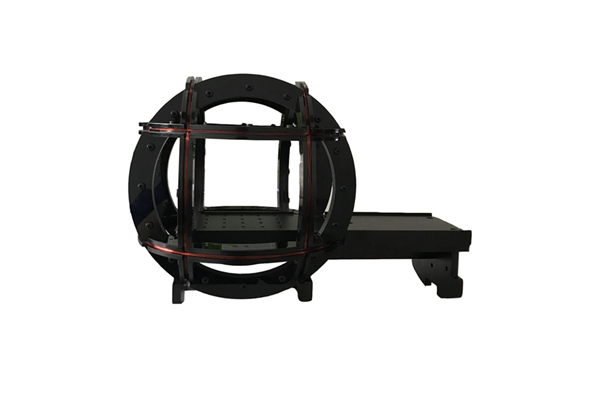

4 | 3HLDF15-1 | 三維邊長相等300mm,產生125KHz的低弱磁場,用于汽車遙控鑰匙的檢測。三維線圈常數一致,電阻和匝數一致。均勻區Φ70*70mm,均勻度1%。 |
