方形亥姆霍茲線圈磁場

均勻區體積大，空間開闊，一般用于較大樣品的測試，邊長可達1米至數米，可設計為一維、二維、三維線圈。適用于產生標準磁場、地球磁場的抵消與補償、地磁環境模擬、磁屏蔽效果的判定、電磁干擾模擬實驗、霍爾探頭和各種磁強計的定標、生物磁場的研究及物質磁特性的研究。

產品詳情

方形亥姆霍茲線圈 Helmholtz線圈特點

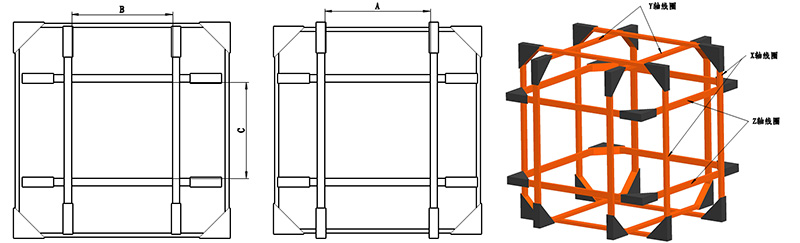

方形亥姆霍茲線圈磁場(圖1)

方形Helmholtz線圈參數

Model型號	Exterior外型	Side length邊長	Central field中心磁場(Gs)	Uniformity均勻度 %	Homogeneity cube side length均勻區方體邊長	Each dimension power range每維功率范圍	One dimensional weight一維重量(Kg)	Three dimensional weight三維重量(Kg)
MC150-2	Square	300	2	5	100	540~680	84	280
				1	75
MC100-2	Square	200	2	0.5	40	260~320	38	150
				0.1	28
MC75-10	Square	150	10	0.05	15	600~800	90	300
				0.01	10
MC75-2	Square	150	2	5	50	150~180	21	70
				1	37.5
MC60-10	Square	120	10	0.5	24	500~620	68	230
				0.1	17
MC60-2	Square	120	2	0.05	12	100~120	18	60
				0.01	8
MC50-20	Square	100	20	5	33	600~800	72	260
				1	25
MC50-10	Square	100	10	0.5	20	350~500	47	155
				0.1	14
MC50-2	Square	100	2	0.05	10	70~100	15	50
				0.01	6.6
MC40-50	Square	80	50	5	2.6	1000	98
				1	20
MC40-10	Square	80	10	0.5	16	200~320	30	110
				0.1	11
MC40-2	Square	80	2	0.05	8	45~80	12	40
				0.01	5.3

案例展示

Model型號	Main technial parameters主要技術參數	Reference Picture產品圖片

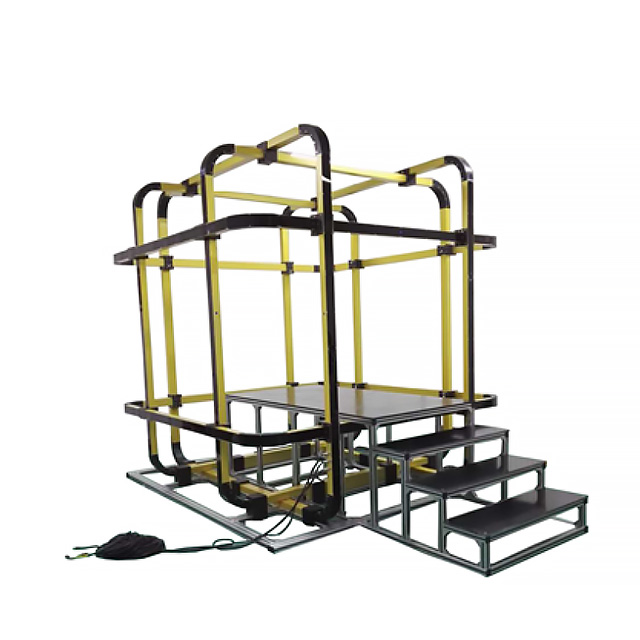

三維MC16-1	三維方線圈，每維中心磁場強度：1Gs；磁場中心均勻度：110-3；均勻區：4545*45mm；三維等徑邊長：320mm；

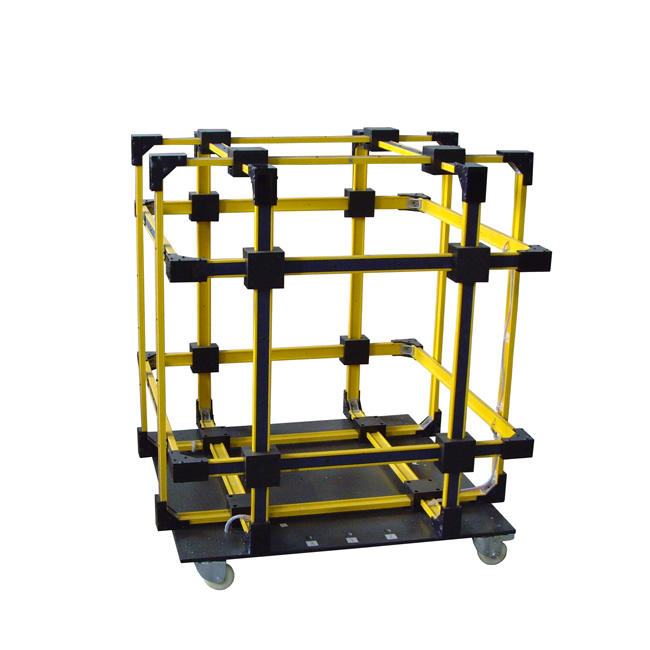

三維MC17.5-50	三維方線圈，中心磁場強度：50Gs；磁場中心均勻度：110-3；均勻區：5050*50mm；最小平均邊長350mm；

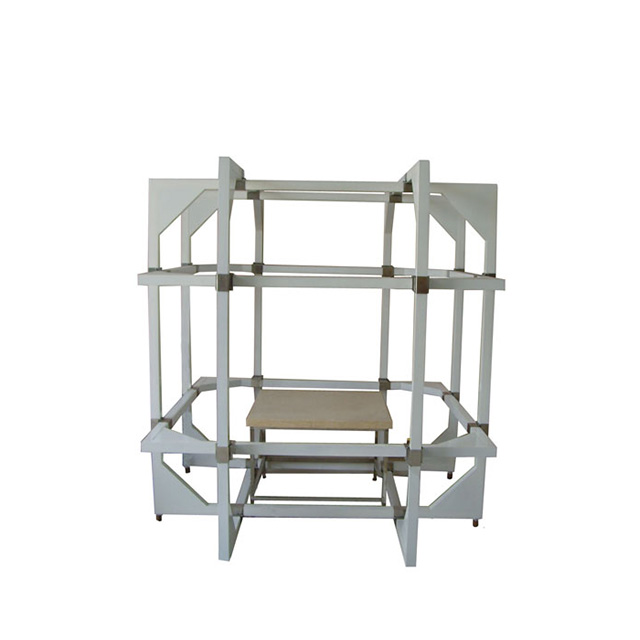

一維MC120-10	一維方線圈，邊長2400mm，工頻50Hz，磁場10Gs，均勻區600600600mm，均勻度1%

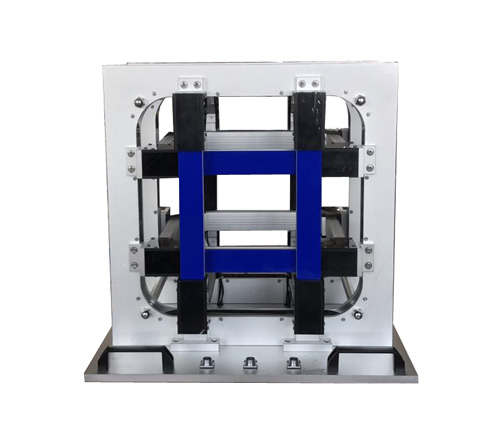

三維MC120-5	三維方線圈，中心磁場強度：5Gs；磁場中心均勻度：110-3；均勻區：320320*320mm；邊長2400mm；

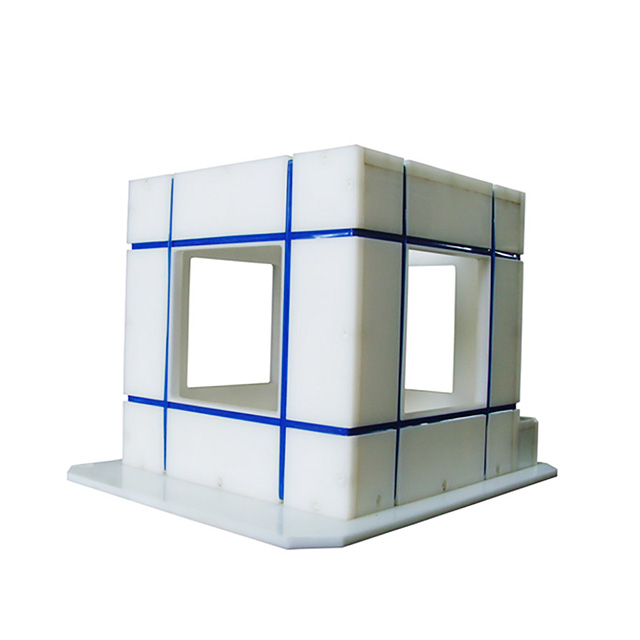

三維MC40-15	三維方線圈，中心磁場強度：15Gs；磁場中心均勻度：110-3；均勻區：120120*120mm；邊長800mm；

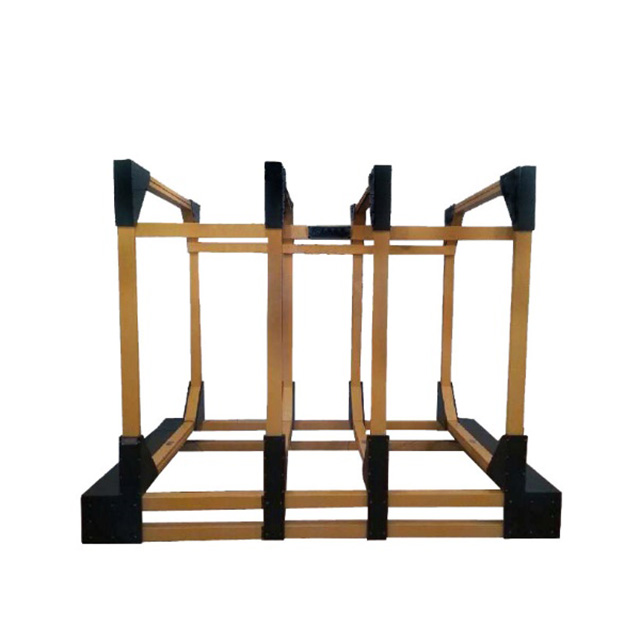

三維MC45-1	三維方線圈，中心磁場強度：1.0Gs；磁場中心均勻度：110-3；均勻區：135135*135mm；邊長900mm；
一維MC90-5	一維線圈，中心磁場強度：5 Gs；磁場均勻度：ΔH/H=510-3；均勻區：Φ5001000mm；邊長1800mm；電源功率：540W（6A90V）
