14極新能源電機轉子磁場分布測試報告(含斜極角度)

作者:上海天端 發布時間:2024-07-25 12:21:45點擊:

天端GM902B磁場分布測試儀、磁場分析儀,磁場分布測試報告與報告術語解釋

14極新能源電機轉子磁場分布測試報告(含斜極角度)(圖2)

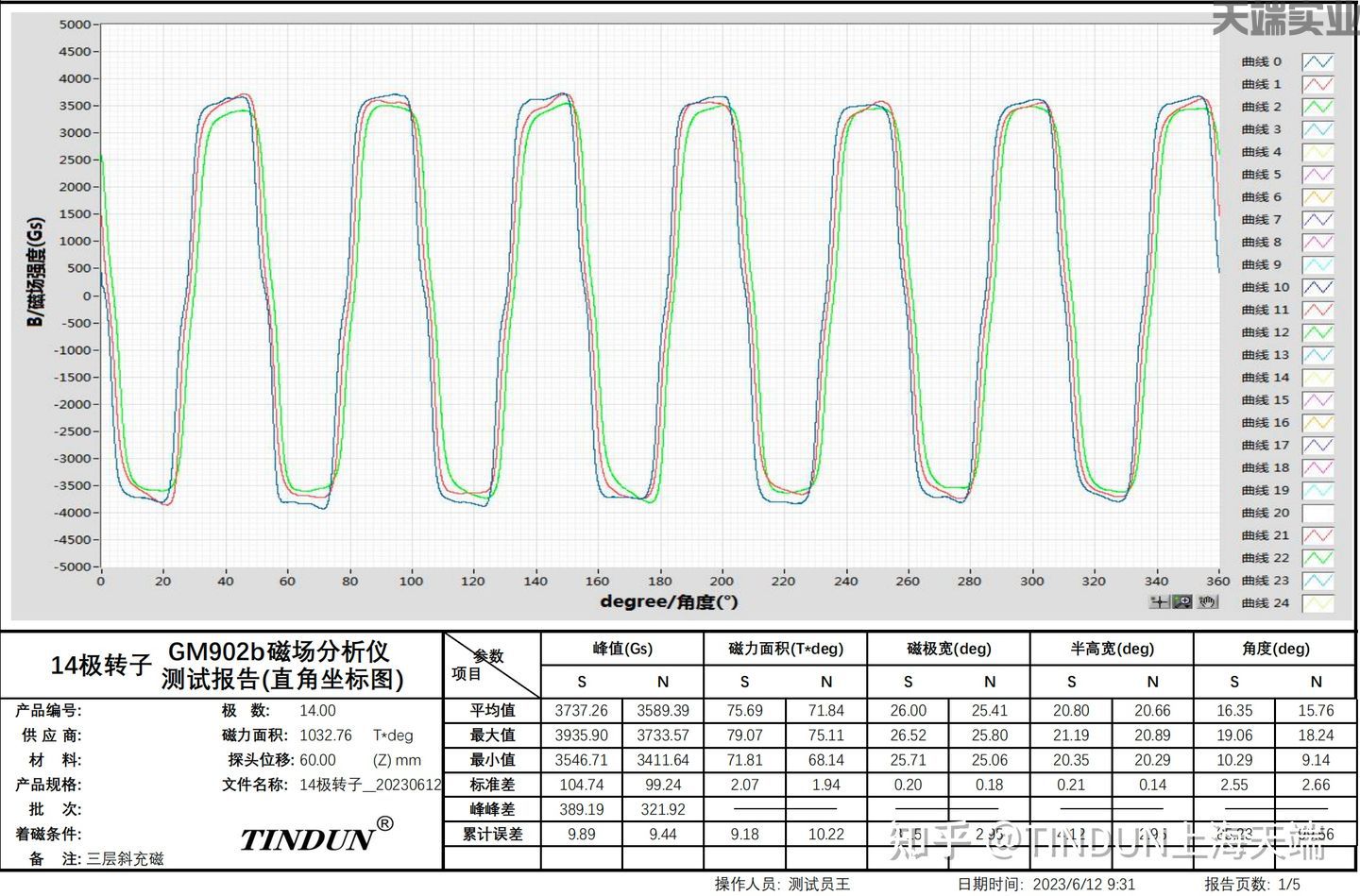

直角坐標圖
14極新能源電機轉子磁場分布測試報告(含斜極角度)(圖3)

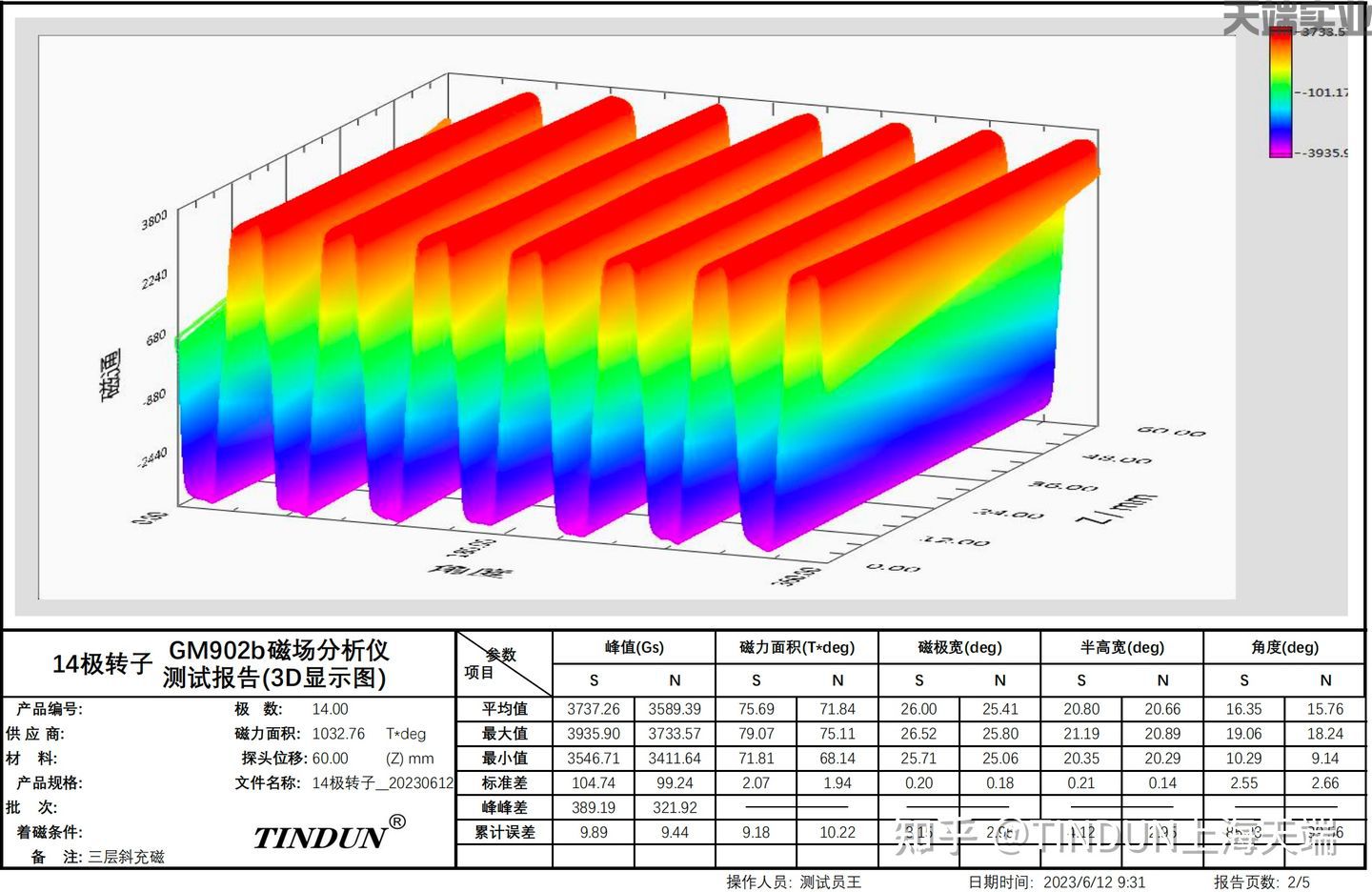

3D顯示
14極新能源電機轉子磁場分布測試報告(含斜極角度)(圖4)

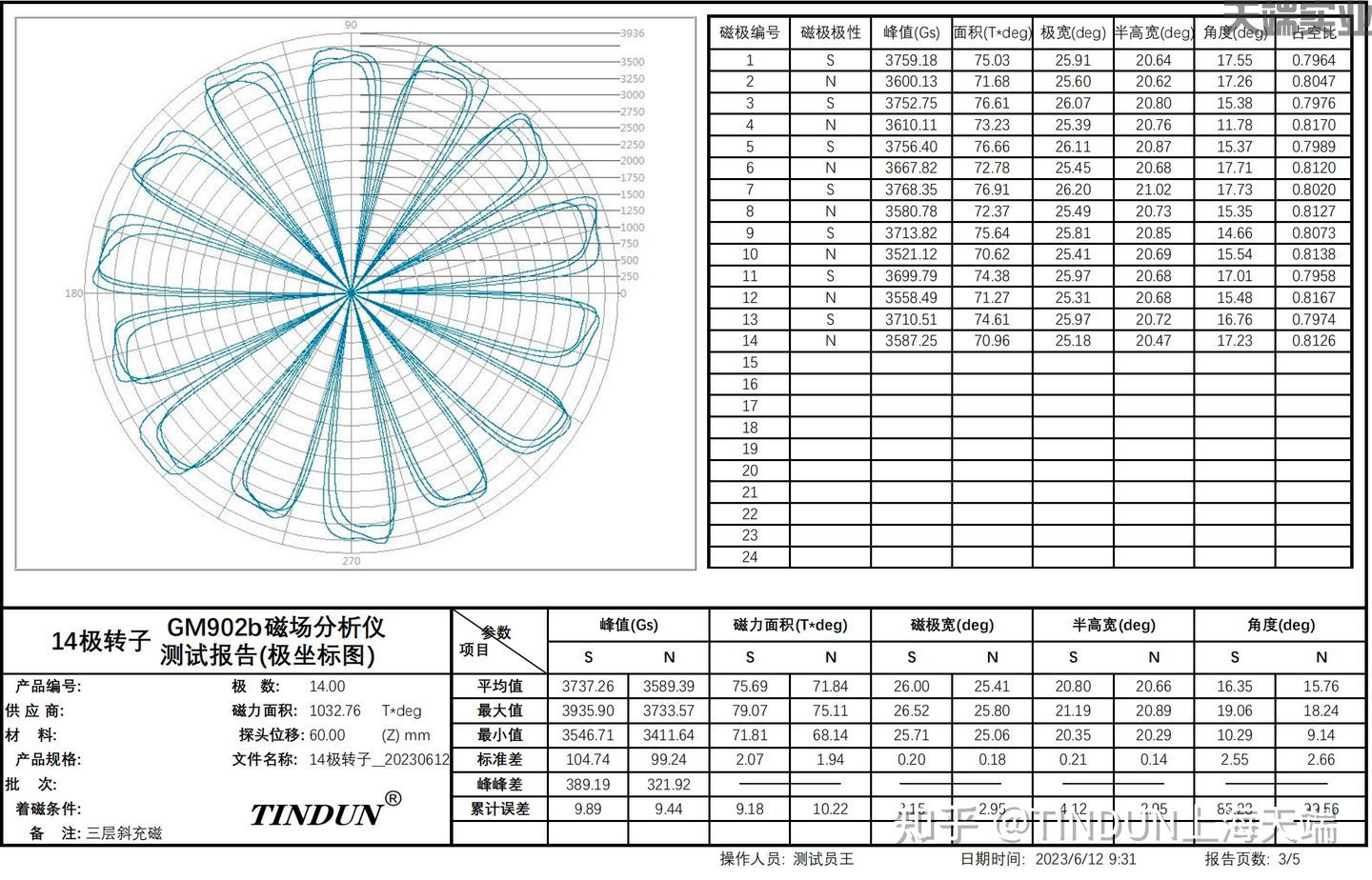

極坐標
14極新能源電機轉子磁場分布測試報告(含斜極角度)(圖5)

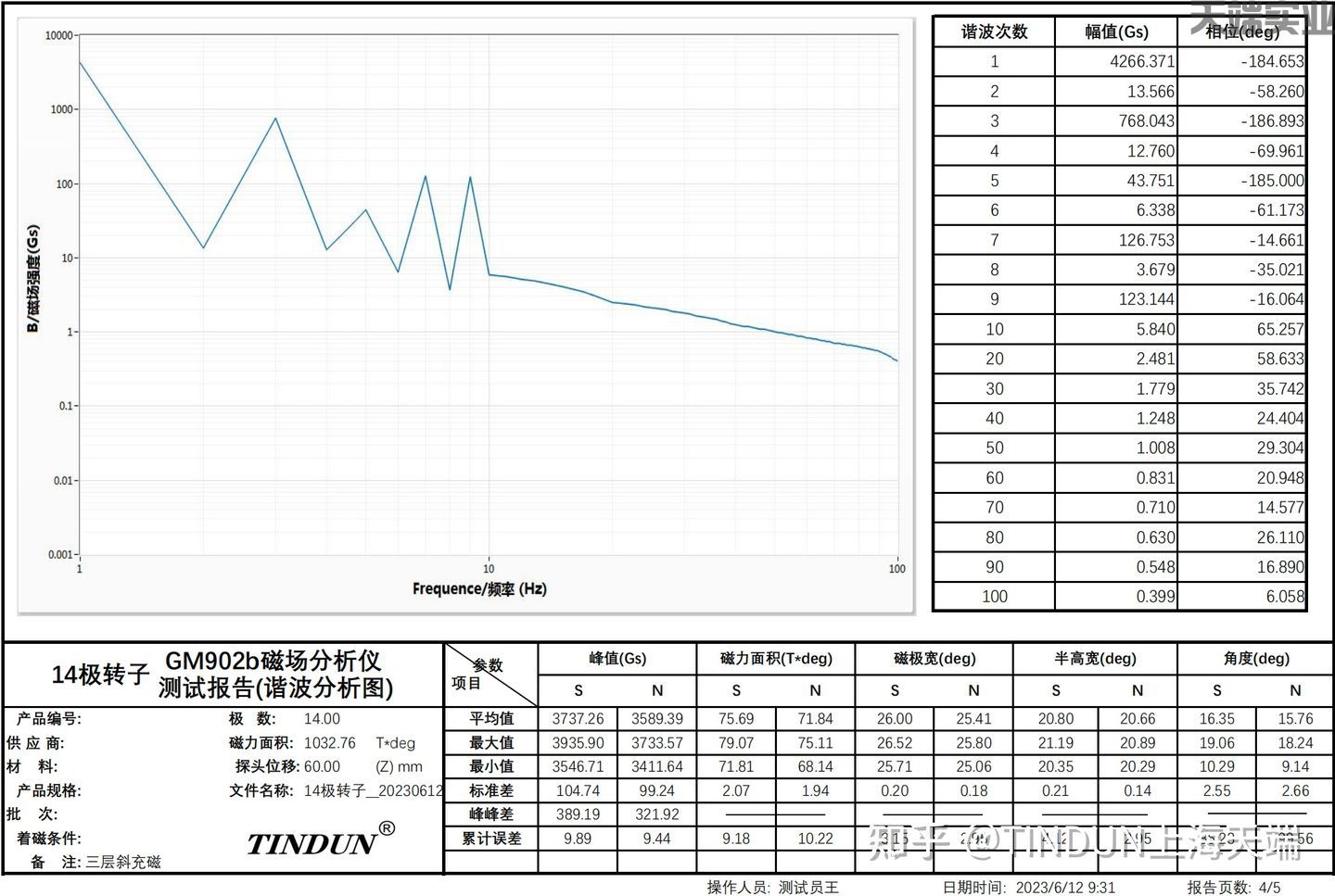

諧波分析
14極新能源電機轉子磁場分布測試報告(含斜極角度)(圖6)

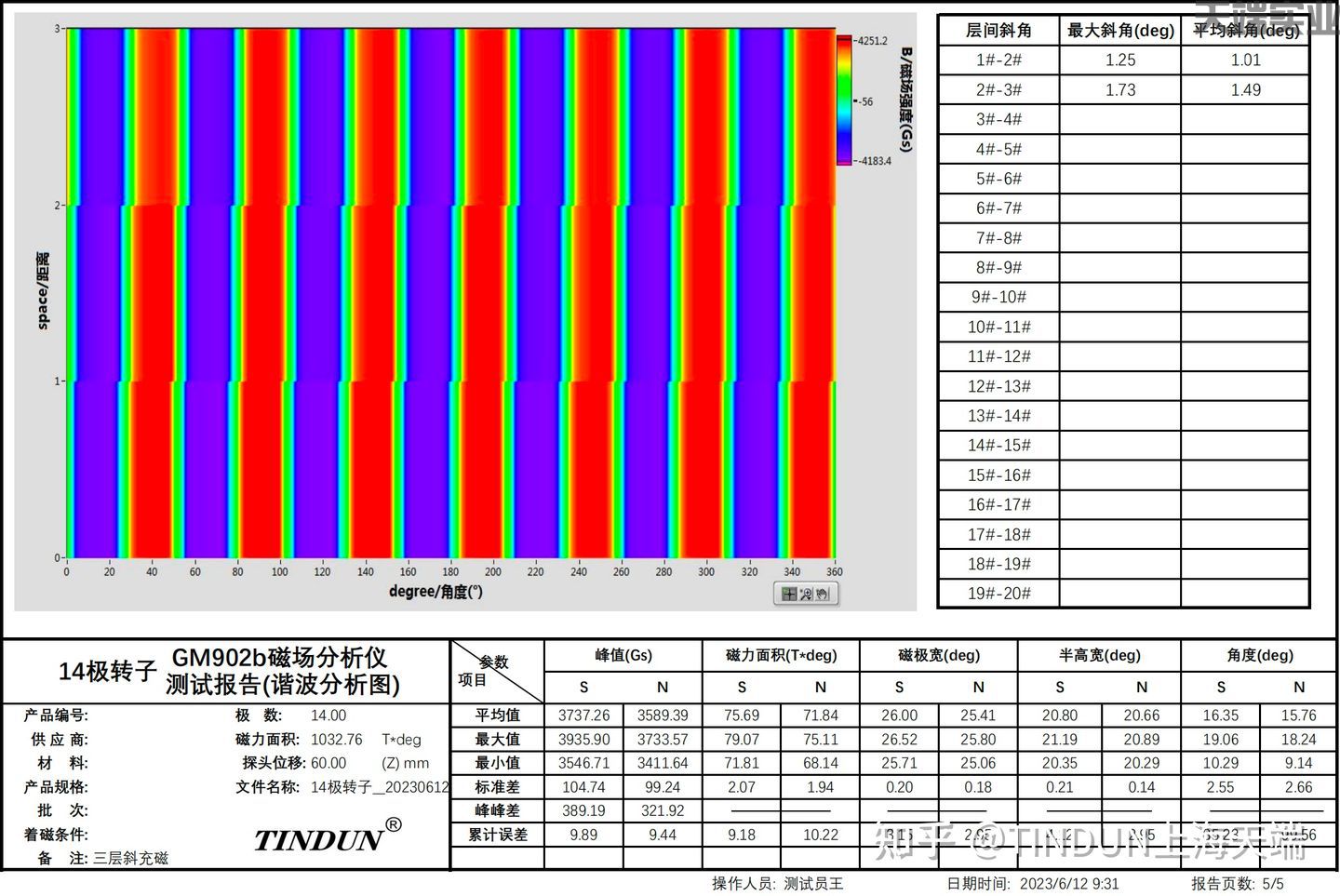

柱狀圖



術語解釋

1.峰值:指每一個磁極頂點的磁感值,單位為kGs(千高斯),1kGs=0.1T(特斯拉)。磁環有多少個磁極,就有多少個峰值,正峰代表N極,負峰代表S極。

2.角度:指每一個磁極頂點相對于本磁極起始零點的度數。

3.面積:指每一個磁極的磁感波形與角度坐標之間所包圍的面積,單位為T(mén)度,即:特斯拉×角度。其物理意義表示為磁感對角度的積分。總面積是所有磁極面積的代數和。

4.寬度:指每一個磁極的起始零點與結束零點之間所占的度數。

5.半高寬:指每一個磁極的二個50%峰值點之間所占的度數。

6.夾角:指每一個磁極的峰值角度相對于前一個磁極的峰值角度的度數。

7.08夾角:指每一個磁極的二個80%峰值點的中點與前一磁極的相同點之間的度數。

8.最大值、最小值、平均值、標準偏差:按數學定義,在測試報告中對所有N極和S極分別計算;

9.累計誤差:對每一個參數,根據其最大值和最小值來計算,累計誤差=100×(最大值-最小值)/最小值。

10.峰值極間偏差(或極間誤差):指相同極性的相鄰磁極間峰值偏差的最大值。

11.斜角:指相鄰兩次測試波形曲線磁場為0Gs點角度偏差值。
